Systèmes de pose avec suspensions centrales pour la sécurité de fonctionnement testés et homologués
En cas d'incendie, les câbles sont exposés à des contraintes extrêmes dues aux flammes et à la chaleur.
Néanmoins, ils doivent pouvoir résister un certain temps à des températures pouvant atteindre 1000 degrés sans qu'un court-circuit des conducteurs en cuivre ne se produise.
Le système de support se conçoit comme une sorte de corset soutenant câbles et conduites.
Il revêt une importance particulière pour la sécurité de fonctionnement. OBO Bettermann propose un large éventail de structures porteuses et de possibilités de pose et élargit constamment cette gamme.
Les suspensions centrales pour les chemins de câbles RKSM 6 et le chemin en treillis de type GRM 55 200 ont été homologuées en tant que systèmes de pose supplémentaires pour la sécurité de fonctionnement. Des certificats d'essai techniques correspondants sont à disposition.
Système de pose avec suspension centrale : le chemin de câbles RKSM 6...
En tant que structure porteuse spécifique aux câbles, le chemin de câbles RKS-Magic a été testé pour la sécurité de fonctionnement électrique selon la norme DIN 4102 partie 12 et homologué pour les classes de sécurité de fonctionnement E30 à E90.
En tant que système de pose léger, la structure porteuse se compose d'une suspension centrale et d'une tige filetée disposée au centre comme élément de suspension. Elle peut être installée facilement, rapidement et avec seulement quelques composants. Le système enfichable sans vis permet de relier les chemins de câbles RKS-Magic entre eux sans outils, de manière particulièrement rapide et économique.
Pour l'utilisation dans le cadre du maintien en fonction, après l'emboîtement des chemins de câbles, les pattes de sécurité doivent être repliées dans le socle. La double épaisseur de matériau dans les zones de jonction et les rainures du sol garantissent une capacité de charge très élevée du chemin de câbles. La pose de pièces moulées dans le tracé des chemins est autorisée.

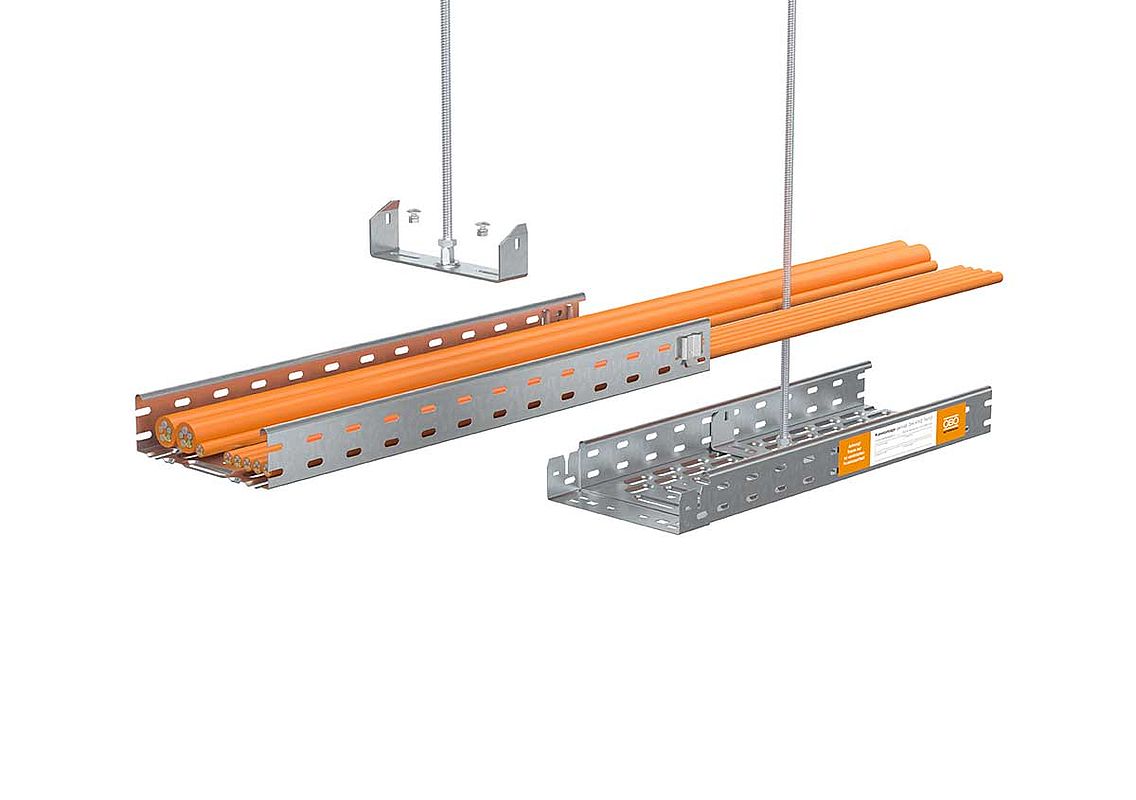

Principe d'installation du chemin de câbles RKS-Magic
La première étape de l'installation consiste en l'insertion d'une suspension centrale. Une fois la tige filetée vissée sur la suspension centrale, elle est bloquée en plus avec un écrou hexagonal.
Après le vissage de la suspension centrale dans le fond du chemin, un éclissage est établi par l'enfichage des chemins de câbles entre eux. Ensuite, il suffit de replier les pattes de sécurité dans le sol. Résultat : une jonction sans vis. Des pièces moulées supplémentaires peuvent être montées rapidement et facilement avec les éclisses Magic sans vis.
Le saviez-vous ? Vous trouverez d'autres systèmes de la gamme des chemins de câbles dans notre catalogue en ligne.
Système de pose avec suspension centrale : le chemin en treillis GRM 55 200
Le chemin en treillis GR-Magic a été testé en tant que structure porteuse spécifique aux câbles également pour la sécurité de fonctionnement électrique selon DIN 4102 partie 12 et homologué pour les classes de sécurité de fonctionnement E30 à E90.
En plus de la suspension centrale, le système de pose léger comprend une tige filetée disposée au centre comme élément de suspension.
Grâce au système enfichable sans vis du chemin en treillis GR-Magic, une pose sans outils, particulièrement rapide et économique, est possible.

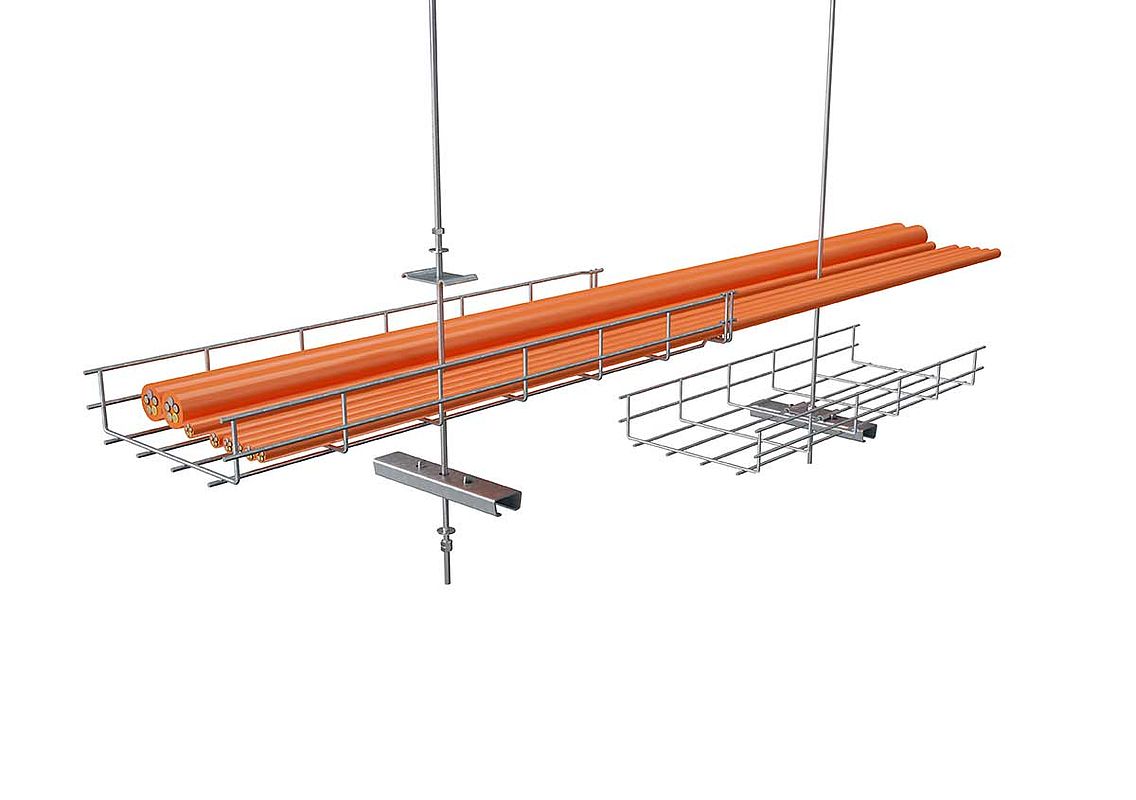

Principe d'installation du chemin en treillis GRM 55 200 :
La suspension centrale se fixe lors du montage de la tige filetée. Pour cela, le rail de maintien est placé sous le chemin en treillis et la pièce de serrage est insérée directement au-dessus du chemin.
Ensuite, le tout est fixé par l'insertion et le vissage de la tige filetée avec les deux pièces.
Les différentes longueurs de chemins en treillis sont uniquement emboîtées les unes dans les autres et forment une jonction sécurisée mécaniquement, sans vis ni éclisses supplémentaires.
Des pièces moulées supplémentaires peuvent en outre être montées rapidement et facilement avec une éclisse couvre-joint.
