La nouvelle génération de descentes isCon®
Protection contre la foudre et distance de séparation
Lors de la planification et de la mise en œuvre d'une protection contre la foudre, il est particulièrement important d'empêcher que de dangereux éclairs ne frappent entre des éléments conducteurs (réseau électrique, tubes métalliques, etc). Le niveau du toit des complexes immobiliers est souvent utilisé comme espace d'installation pour les systèmes de climatisation, de ventilation, de production d'énergie et les systèmes émetteurs. Toutefois, ces structures entrent souvent en conflit avec les distances requises entre les dispositifs de capture de la protection contre la foudre et les installations électriques. Pour pouvoir observer la distance de séparation nécessaire, OBO propose le système isolé de protection contre la foudre isCon®.
La descente isCon® testée

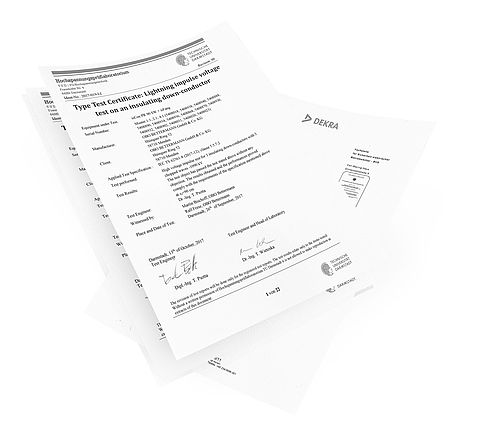

La descente IsCon® haute tension isolée est la solution moderne pour les planificateurs et monteurs de systèmes de protection contre la foudre afin d'observer les distances de séparation nécessaires en toute sécurité. Avec sa section de câble normative, elle satisfait aux exigences de la norme VDE 0185-561-2 (CEI/EN 62561-2). De nombreux tests de courant de foudre selon VDE 0185-561-1 (CEI/EN 62561-1) ainsi que selon CEI TS 62561-8 à 200 kA max. (10/350) certifient une utilisation sûre dans toutes les classes de protection contre la foudre.
En tant que fournisseur international complet et innovant de systèmes de protection contre la foudre et les surtensions, OBO a développé une nouvelle génération de descentes isCon® pour répondre aux besoins d'un large éventail de types de bâtiments et aux exigences de ses clients. Résultat : il existe toujours une descente isCon® adaptée à toutes les exigences de chaque projet de protection contre la foudre.
La descente isCon® est ignifuge selon la norme EN 60332-1-2, résiste aux intempéries et est exempte d'halogène. Ce conducteur convient parfaitement pour une pose en extérieur, en toiture, en façade, ainsi que dans du béton, dans des murs, sous un enduit, et à l'intérieur des bâtiments.
La nouvelle gamme de descentes isCon®

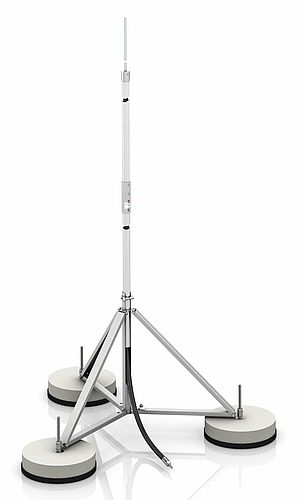

Après la première connexion équipotentielle derrière le raccord sur la tige de capture, la descente isCon® garantit, selon le modèle, une distance de séparation équivalente de 0,45 à 0,9 mètre dans l'air et le double pour des matériaux de construction solides. Ce conducteur peut donc être installé à proximité immédiate de structures métalliques et électriques.
En cas d'impact direct de foudre, l'énergie générée est dirigée par la descente isCon® jusqu'à la prise de terre du bâtiment. Un amorçage entre le conducteur et un équipement, vers l'intérieur du bâtiment, ne peut pas se produire. Les descentes isCon® ont, selon le type, une capacité de décharge testée de 150 à 200 kA de courant de décharge de foudre (10/350 μs) et s'utilisent dans les domaines les plus divers.

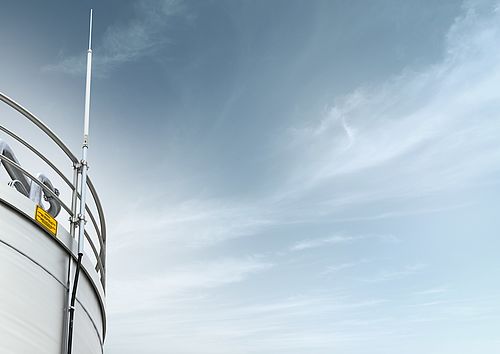

La descente isCon® Professional+ sans décharge partielle a été spécialement développée et certifiée pour une pose dans des zones ATEX. La gaine extérieure grise supplémentaire assure également une protection contre les tensions de contact dangereuses selon VDE 0185-305-3 (CEI/EN 62305-3).
La descente isCon® gris clair (isCon® ProPl 75 LGR) convient entre autres pour une pose dans la terre. Si elle n'est pas posée dans la terre, elle peut être peinte, par exemple de la couleur de la façade. Ce conducteur satisfait également aux exigences de protection contre les tensions de contact et de pas selon VDE 0185-305-3, section 8.1. Il peut, par exemple, remplacer le paratonnerre normal sur les 3 derniers mètres dans la zone d'entrée des bâtiments pour protéger les personnes contre les tensions de contact dangereuses.

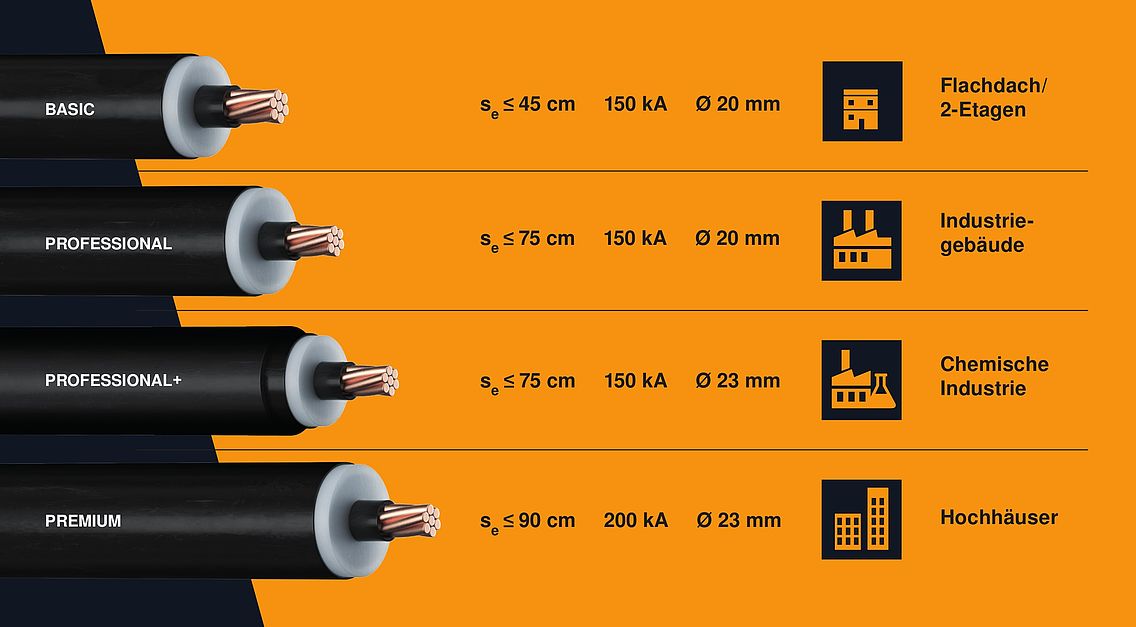

La descente isCon® est livrée au mètre et disponible en cinq versions :
isCon® BA 45 SW, noir, réf. 5408 014 (BASIC)
isCon® Pro 75 SW, noir, réf. 5408 008 (PROFESSIONAL)
isCon® ProPl 75 SW, noir, réf. 5408 002, 5408 004, 5408 006 (PROFESSIONAL+)
isCon® ProPl 75 LGR, gris clair, réf. 5407 995, 5407 997 (PROFESSIONAL+)
isCon® PR 90 SW, noir, réf. 5408 018 (PREMIUM)
De plus amples informations et des instructions de montage détaillées sont disponibles en ligne à la rubrique « Service Téléchargements ».
