PYROLINE® Con PLC
Goulottes coupe-feu en béton portant la classification européenne
Avec le système de goulottes coupe-feu PYROLINE® Con PLC en plaques coupe-feu en béton léger avec fibre de verre résistant à l'eau et au gel, OBO répond à toutes les exigences se posant à un système de conduits portant la classification européenne. Avec différentes épaisseurs de paroi, le système de goulottes coupe-feu OBO PYROLINE® Con PLC atteint les classes de résistance au feu EI30 - EI60 et EI90 selon EN 13501-2.
Les goulottes coupe-feu PYROLINE® Con PLC présentent tous les certificats d'utilité pertinents en droit de construction :
- Rapport de classification
- European Technical Assessment (ETA)
- Déclaration de performance
- Instructions de montage détaillées
PYROLINE® Con PLC : vue générale des avantages du système
- Garnissage de câbles possible jusqu'à max 31,5 kg/m
- Surface des plaques coupe-feu dure et résistante à l'abrasion (classe Euro A1 – incombustible)
- Les goulottes coupe-feu sont résistantes à l'eau et au gel
- Une liaison équipotentielle n'est pas nécessaire

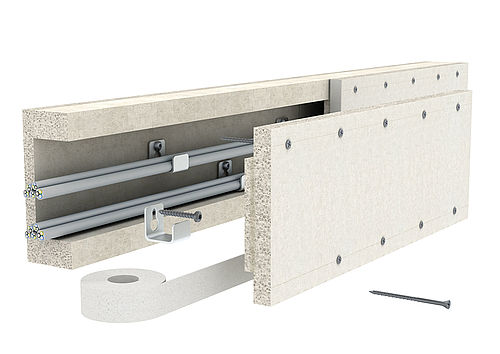

PYROLINE® Con PLC pour montage direct au mur et au plafond
La goulotte coupe-feu PYROLINE® Con D PLC peut être montée directement sur un mur ou un plafond. Les goulottes se laissent discrètement intégrer dans le bâtiment et s'adaptent de manière idéale aux chemins de câble existants.
Les goulottes coupe-feu, recouvertes d'apprêt, peuvent être peintes ou tapissées au besoin, ce qui contribue encore plus à l'intégration discrète dans l'esthétique de la pièce.
Si des pièces de forme supplémentaires s'avéraient nécessaires, elles peuvent être fabriquées simplement et sur mesure, sur place, en fonction des besoins.
Avantages du système
- Intégration discrète dans le bâtiment
- Adaptation idéale aux chemins de câble existants
- Disponibles en deux dimensions et classifications différentes
- Le couvercle est tout simplement vissé sur les goulottes
- Réalisation individuelle de pièces de forme.

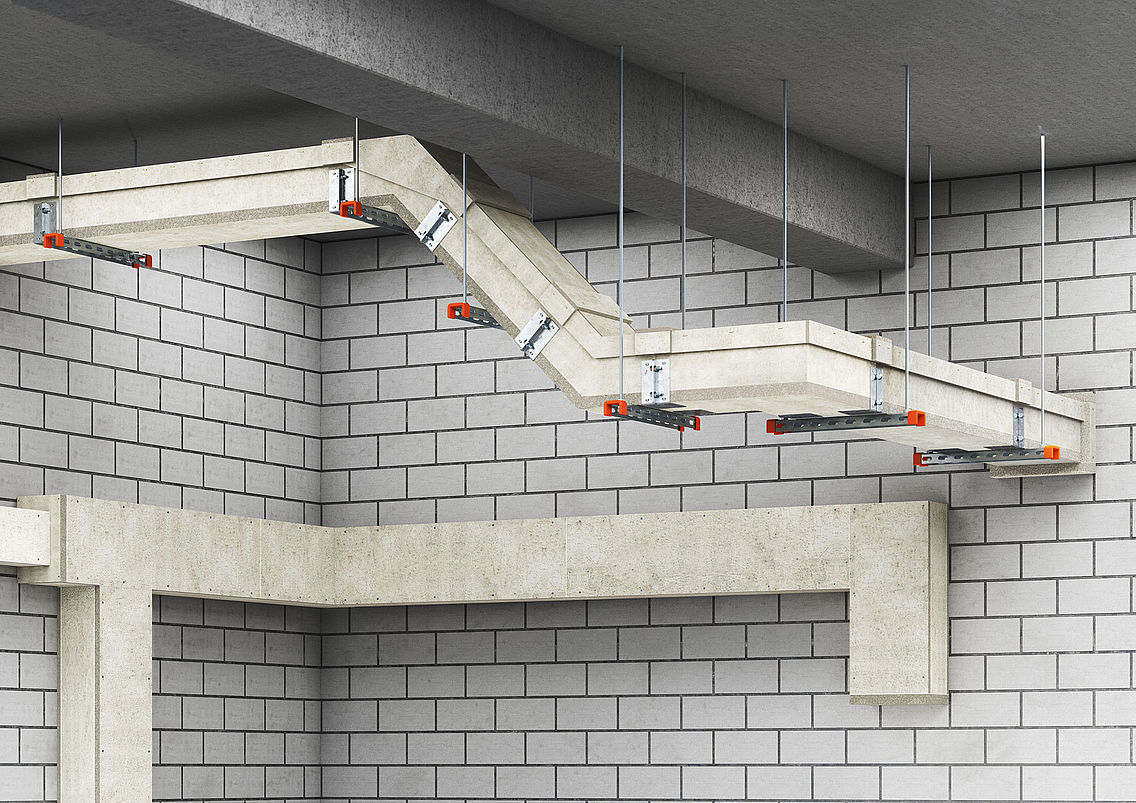

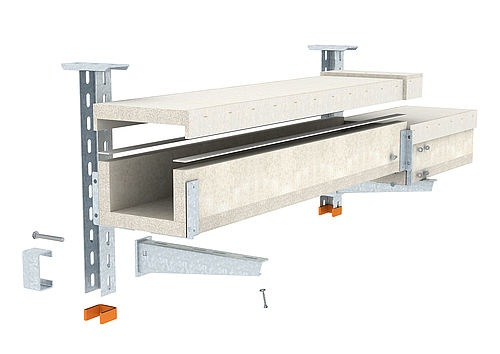

PYROLINE® Con S PLC pour montage suspendu
L'installation de la goulotte coupe-feu PYROLINE® Con S peut se faire directement sur les consoles murales ou sur un système de support suspendu au plafond, par exemple en porte-à-faux ou en suspension pendulaire.
Il y a déjà des tuyaux ou des conduites posé(e)s par d'autres corps de métier, comme le chauffage, l'aération ou le sanitaire ? Aucun problème, ils se laissent dissimuler et éviter élégamment avec la goulotte coupe-feu PYROLINE® Con S PLC. Des éclisses prémontées permettent un assemblage rapide sur place des sections de goulottes.
Avantages du système
- Une liaison sûre et rapide des raccordements communs grâce aux éléments de liaison pré-installés
- Grand choix de pièces de forme pré-fabriquées
- La suspension permet d'éviter facilement les installations d'autres corps de métier
- Insertion aisée a posteriori grâce au couvercle non fixé
- Disponibles en deux dimensions et classifications différentes
Connaissances de base : les goulottes coupe-feu et leurs fonctions de protection
En cas d'incendie, les goulottes coupe-feu contribuent à l'utilisation des issues de secours en empêchant que les lignes et les câbles électriques prennent feu, ce qui stoppe une extension de l'incendie.
Ici, elles remplissent deux fonctions :
- Les goulottes coupe-feu sont placées là où la zone doit être protégée des conséquences des incendies de câbles. Elles encapsulent la charge calorifique de sorte que le feu et la fumée ne puissent sortir de la goulotte en cas d'un feu de câbles.
- En outre, elles contribuent à empêcher que les lignes se trouvant dans la goulotte coupe-feu soient concernées par l'incendie.
Pour en savoir plus sur les trois objectifs de protection en cas d'incendie, lisez aussi notre page d'applications concernant la compétence en protection incendie.
Tests et classifications
Les goulottes coupe-feu doivent satisfaire à certaines exigences pour pouvoir être installés dans des constructions. Ce sont des produits de construction régis par l'Ordonnance sur les produits de construction (UE) n 305/2011 – Construction Products Regulation CPR) et sont ainsi munis du marquage CE. Cela signifie qu'ils peuvent être utilisés dans tous les pays de l'UE.
Une goulotte, à elle seule, ne satisfait pas aux régulations de construction concernant la protection incendie.
C'est seulement la combinaison de pièces de forme, de sorties de câble et de fixations sur des murs ou des plafonds ou sur des systèmes porteurs qui font des produits de construction une goulotte d'installation résistante au feu.
Cette goulotte d'installation est contrôlée aux termes de la norme EN 1366-5, et on détermine ici les propriétés de capsulation de la charge calorifique et de l'isolation thermique au niveau technique de protection incendie. On évite ainsi que des substances inflammables présente sur les surfaces de la goulotte d'installation puissent s'enflammer.
Essai au feu selon EN 1366-5
Lors de l'essai au feu selon EN 1366-5, on simule un feu de câble dans l'intérieur de la goulotte. La goulotte est ici munie de câbles. Les sorties de câbles sont également testées. On détermine ainsi si les surfaces de la goulotte se réchauffent de manière inacceptable en-dehors du four d'essai.
Résistance au feu aux termes de la norme EN 13501-2
Ensuite la résistance au feu de l'installation est classifiée selon EN 13501-2. On obtient par exemple les classifications suivantes :
E120 (h0 i->o) / El 90 (h0 i->o)
Les abréviations désignent les propriétés suivantes :
| E | Étanchéité (en règle générale, une classification plus haute que pour El) |
| I | Isolation thermique |
| 30-120 | Temps en minutes de la classe atteinte |
| H0 | Disposition horizontale (inclut les dispositions verticales dans les compartiments coupe-feu sans percées de plafond) |
| i->o | Direction de l'influence du feu, ici de l'intérieur vers l'extérieur |
Jouer la carte de la sécurité avec OBO
Pour en apprendre plus sur la protection coupe-feu certifiée de nos produits OBO, regardez ici. Vous trouverez d'autres solutions appartenant au domaine des systèmes de protection contre les incendies OBO dans le catalogue en ligne de notre site web. Découvrez ici par exemple, en plus du système de goulottes coupe-feu PYROLINE Con PLC, nos calfeutrements coupe-feu ou la FireBox, la boîte de dérivation homologuée pour le maintien de la fonction électrique de notre gamme OBO.
