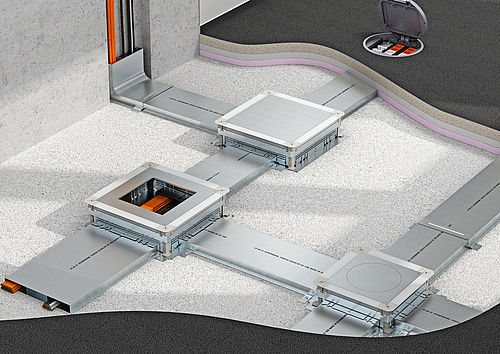

Système de conduit sous chape EÜK
Le système EÜK d'OBO est l'un des systèmes sous chape les plus populaires. Les concepteurs du monde entier ont confiance en sa diversité, sa fiabilité et sa flexibilité. Ainsi, de nombreux projets de construction exigeants ont pu être réalisés en collaboration avec OBO. Le système EÜK répond à toutes les exigences sur le chantier ainsi que pendant l'exploitation ultérieure.
Les spécialistes des systèmes sous chape
À l'échelle de l'Europe, le système de conduit sous chape d'OBO était le tout premier système sous chape tel que nous le connaissons aujourd'hui. Ce système a été présenté pour la première fois en 1965 et est depuis adapté en permanence aux méthodes d'installation actuelles. Depuis désormais cinq décennies, les concepteurs, architectes et maîtres d'ouvrage misent sur cette technologie éprouvée. Surtout lorsqu'il est question d'assurer une grande flexibilité pour l'alimentation électrique provenant du plancher.
Robuste et polyvalent
Qu'il s'agisse d'une chape en ciment, d'une chape asphalte, d'une chape fluide ou d'une chape chauffante, le système EÜK est compatible avec tous les types de chape. Il est également possible de modifier le revêtement du sol. Le système peut en effet être utilisé pour de nombreux revêtements de sol (pierre, marbre, bois, textile, PVC, etc.). Ce système peut en parallèle être combiné à des revêtements de sol nécessitant un entretien à sec, légèrement humide ou humide.
Extension en un système pour charges lourdes
En fonction du projet de construction, le système offre des solutions pour les constructions au sol présentant des sollicitations plus importantes. Le système EÜK peut évoluer en un système pour charges lourdes. La capacité de charge du système EÜK est contrôlée conformément à la norme DIN 50085-2-2. Le système de conduits constamment fermé protège les câbles posés et résiste aux sollicitations par le passage, aux saletés et à la poussière qui sont le lot quotidien des chantiers.
Facile à monter

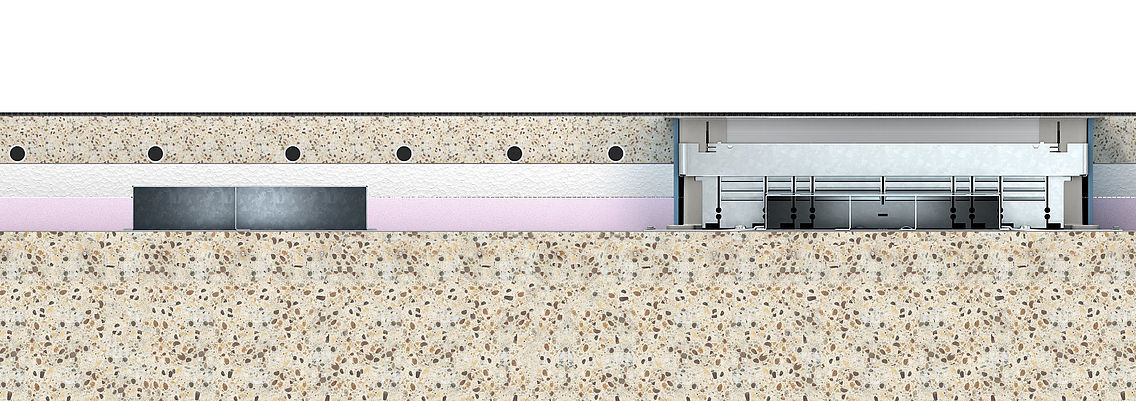

Les conduits sous chape et les boîtes de tirage du système EÜK d'OBO sont montées directement sur le béton brut. Des couches d'isolation sont utilisées pour éviter les pertes de chaleur et réduire les bruits de choc. Ces couches d'isolation enveloppent entièrement le système de conduits. Une combinaison avec un chauffage au sol dans la chape est également possible. Le système de conduits est alors posé sous le chauffage au sol et est complètement séparé de la couche isolante.

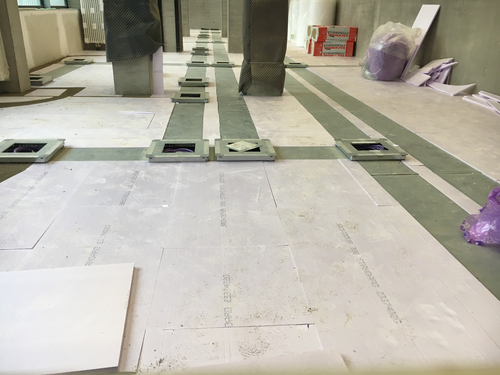

Le solide système dévoile ses atouts pendant la phase de construction. Il est complètement fermé pendant l'ensemble du montage. Les boîtes de sol sont protégées par le couvercle de protection de montage. Aucun corps étranger ne peut donc pénétrer dans le système et l'intérieur reste propre. Les boîtes de sol couvrent une grande plage de nivellement de 70 à 220 mm de la hauteur de chape. En outre, les boîtes de tirage du système de conduits peuvent être découplés de sorte qu'ils "flottent" dans la chape. Ce découplage permet d'éviter que des fissures ne se forment dans le revêtement de sol adjacent et dans la chape.
L'installation des prises, des connecteurs de données et multimédia est flexible grâce à la série Module 45 d'OBO. Ces modules s'intègrent dans toutes les boîtes d'appareillage à l'aide de supports universels. Des unités de montages d'appareillages sont disponibles sous forme de cassettes et de supports d'appareillages.

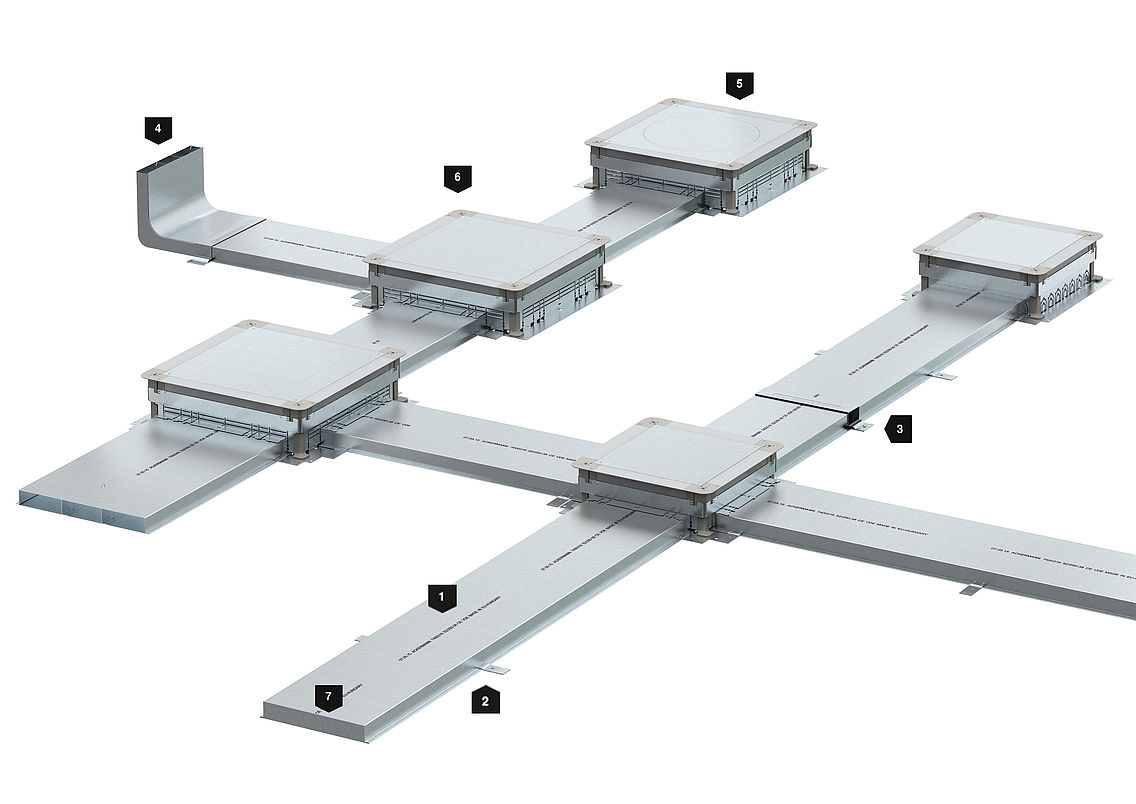

Principe d'installation
1 | Conduits d'installation sous chape |
2 | Équerre de raccordement de conduits |
3 | Éclisse de raccordement |
4 | Coude vertical |
5 | Boîte de tirage avec plaque d'adaptation et obturateur (UGD) |
6 | Boîte de tirage et de dérivation sous chape (UZD) |
7 | Embout de fermeture de conduit |

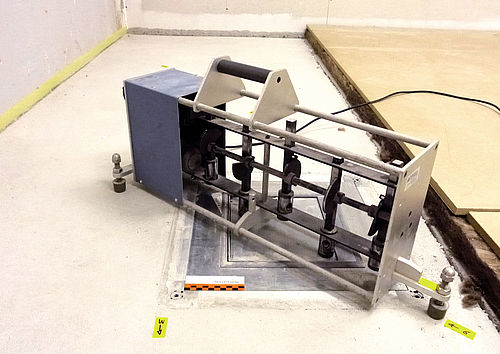

Insonorisation et protection anti-incendie testées
Le système de conduits répond aux exigences d'insonorisation du bâtiment. Une fois la chape terminée, le cadre supérieur de la boîte de tirage est découplé du socle. Le cadre flotte alors sur la chape sans liaison directe avec le béton brut. Par cette séparation, aucune onde sonore n'est transmise via le système de conduits et la boîte de sol. Le système de conduit sous chape EÜK peut également être monté dans des issues de secours et au travers de cloisons coupe-feu. Pour cela, des calfeutrements de câbles OBO spécifiques sont nécessaires. En raison de sa conception fermée, le système de conduits convient pour une excellente protection des câbles, la propreté de l'installation de câbles et le blindage électromagnétique. Ce blindage est également assuré lors de la phase de construction.
Introductions obliques de conduits
Avec les ouvertures préfabriquées des boîtes de tirage du système EÜK, un changement de direction ou une insertion oblique de conduits (jusqu'à 7°) est possible sans découpe. Des insertions obliques de conduits à un angle supérieur à 7° peuvent être réalisées si une découpe adaptée est effectuée. Cette découpe doit être réalisée en fonction de la taille de la boîte et de l'ouverture pour l'insertion.

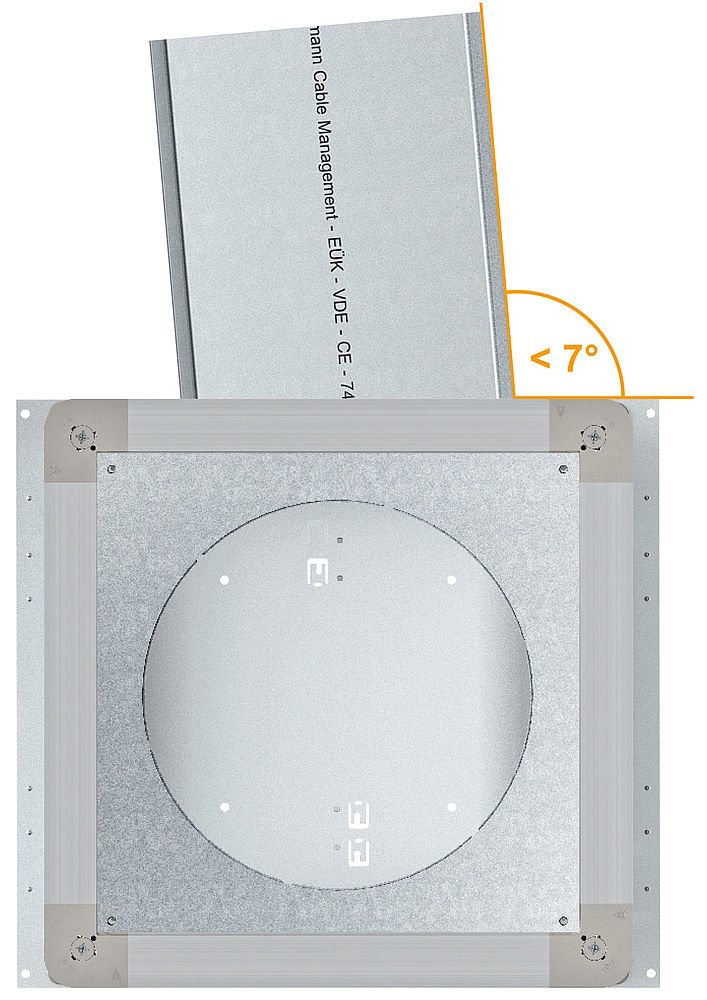

Corrections des directions des conduits

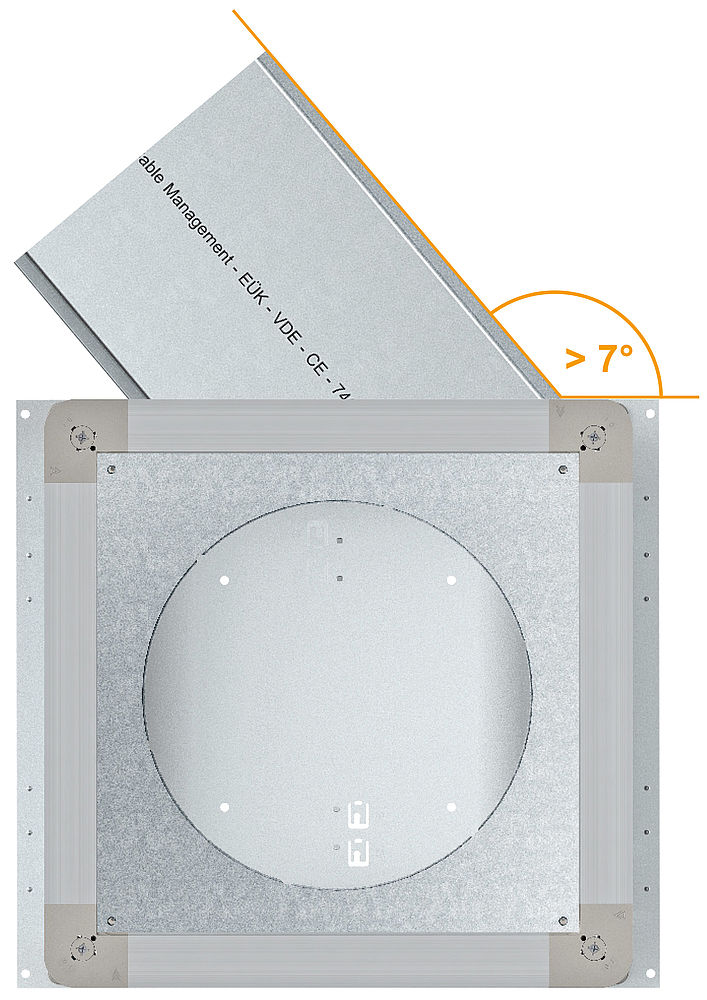

Introductions obliques de conduits
