Goulottes de distribution LKM : protection fiable pour les câbles et les conduits

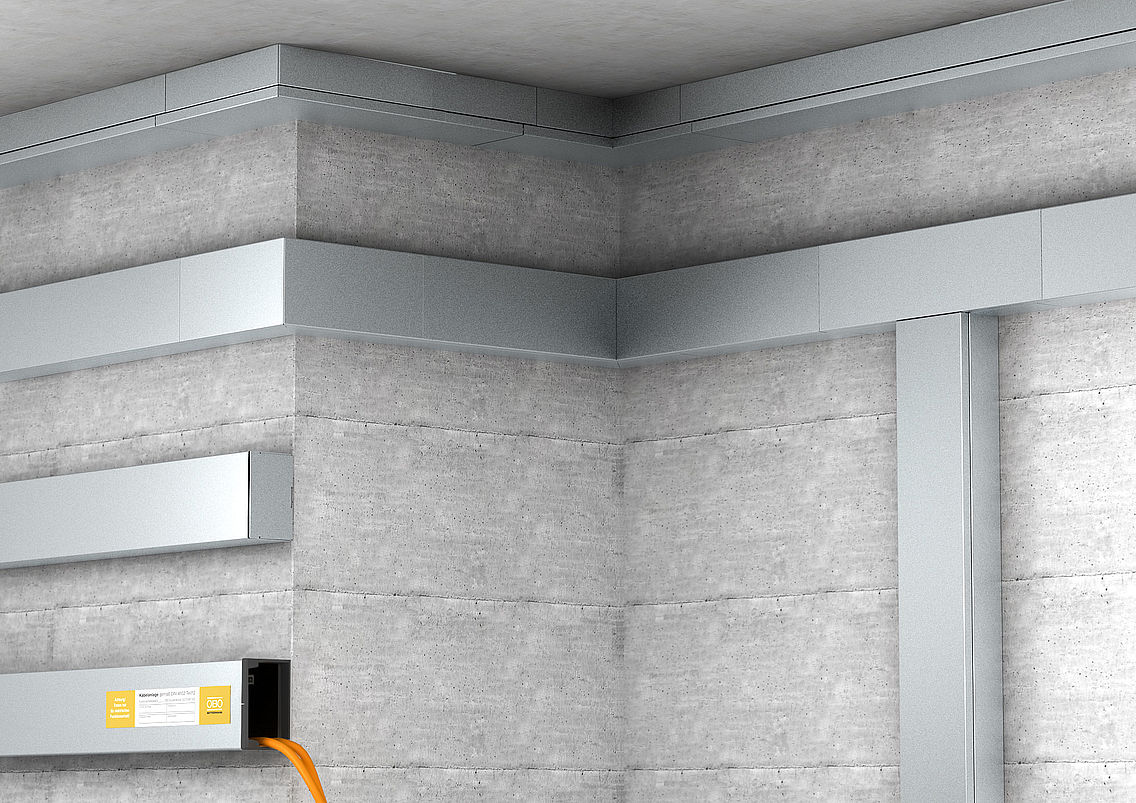

Les goulottes de distribution LKM en métal d’OBO ont fait leurs preuves en guise de système stable dans un environnement rude, comme le secteur industriel ou la construction d’installations. Elles forment un système fermé qui permet une installation ultérieure simple même avec des fiches préconfectionnées. Le système de goulottes protège parfaitement les câbles de machines et d’installations des sollicitations mécaniques et de l’encrassement. Les câbles et les conduits sont ainsi posés conformément aux règlementations de manière parfaitement sûre et esthétique à la fois. Les goulottes de distribution sont complétées par des pièces de forme et des composants accessoires, comme les bagues de protection des arêtes et les embouts, qui rendent le système encore plus flexible.

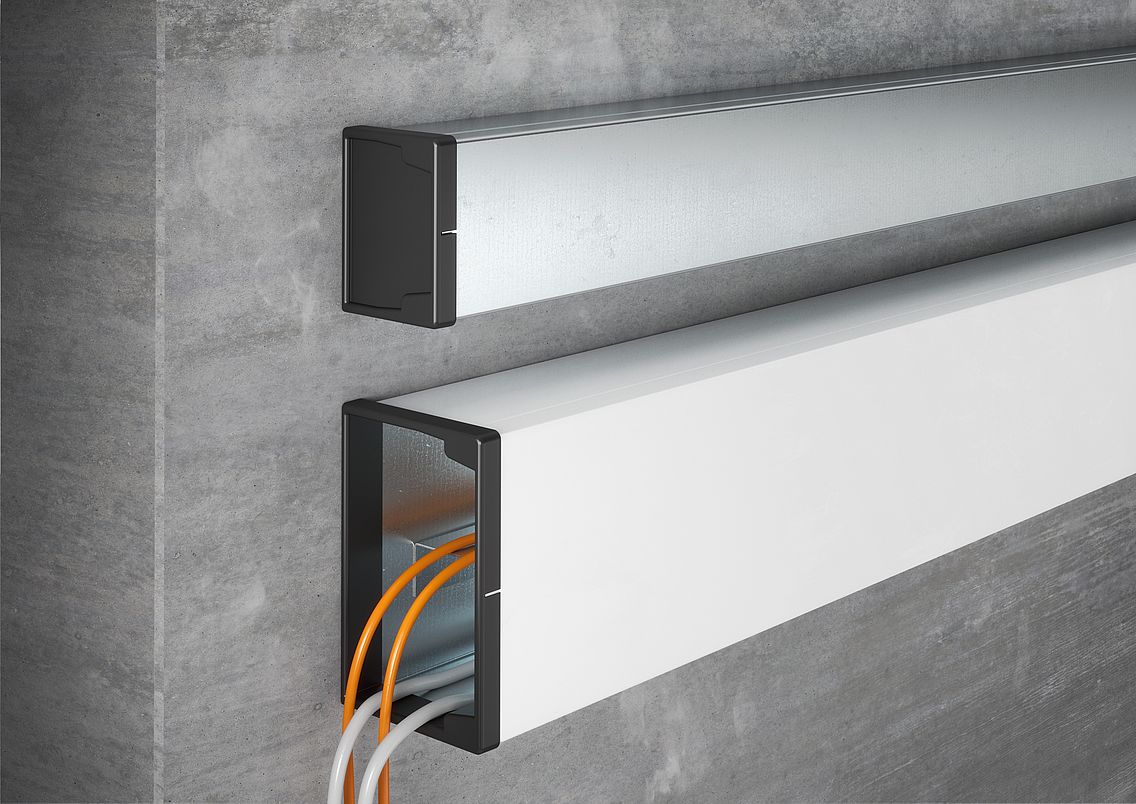

Bagues de protection des arêtes : installation ultérieure rapide et simple
Les bagues de protection des arêtes du système LKM peuvent être installées ultérieurement en toute simplicité – même lorsque les goulottes sont déjà montées sur le mur ou qu’elles ont déjà été équipées de câbles. Les bagues de protection des arêtes fabriquées à partir de matériau sans halogène se distinguent non seulement par leur design attrayant mais également par leur haptique conviviale. Des embouts fermés sont disponibles dans le même type de construction.
Des goulottes de distribution pour tous les défis : choix de la taille et de la surface

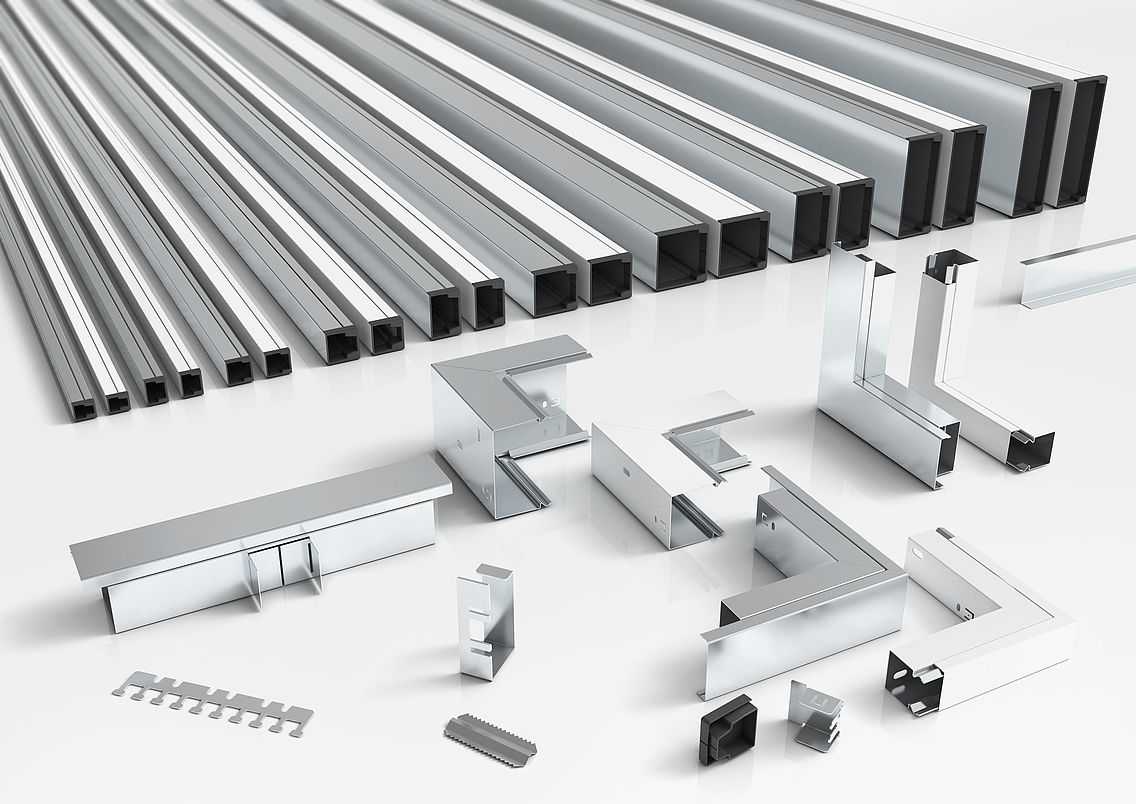

Au total, dix tailles de goulottes différentes sont disponibles dans le système LKM afin de trouver rapidement et simplement la goulotte LKM adaptée à chaque projet d’installation. Toutes les goulottes sont disponibles avec les finitions FS (galvanisation par bande) et FSK (galvanisation par bande et revêtement plastique blanc pur). Des solutions spéciales sont également disponibles dans toutes les teintes RAL. D’un point de vue esthétique, les goulottes LKM s’intègrent ainsi parfaitement aux divers environnements d’installation. L’aide à la sélection OBO offre un aperçu de toutes les goulottes de distribution et conduit aux variantes LKM adaptées en seulement quelques étapes.
Protection et maintien du fonctionnement
Les goulottes de distribution LKM font leurs preuves aussi bien pour le guidage et la protection de câbles et de conduits qu’à des fins de maintien du fonctionnement. La pose de câbles avec des goulottes de distribution LKM en métal est autorisée en tant que structure porteuse spécifique aux câbles selon la norme DIN 4102 partie 12 pour les classes de maintien du fonctionnement E30 à E90. La goulotte LKM20030 est testée spécialement pour les câbles de télécommunication et de détection d’incendie. La goulotte LKM60100 est testée pour les câbles de puissance ainsi que pour les câbles de télécommunication et de détection d’incendie.
Installation pratique

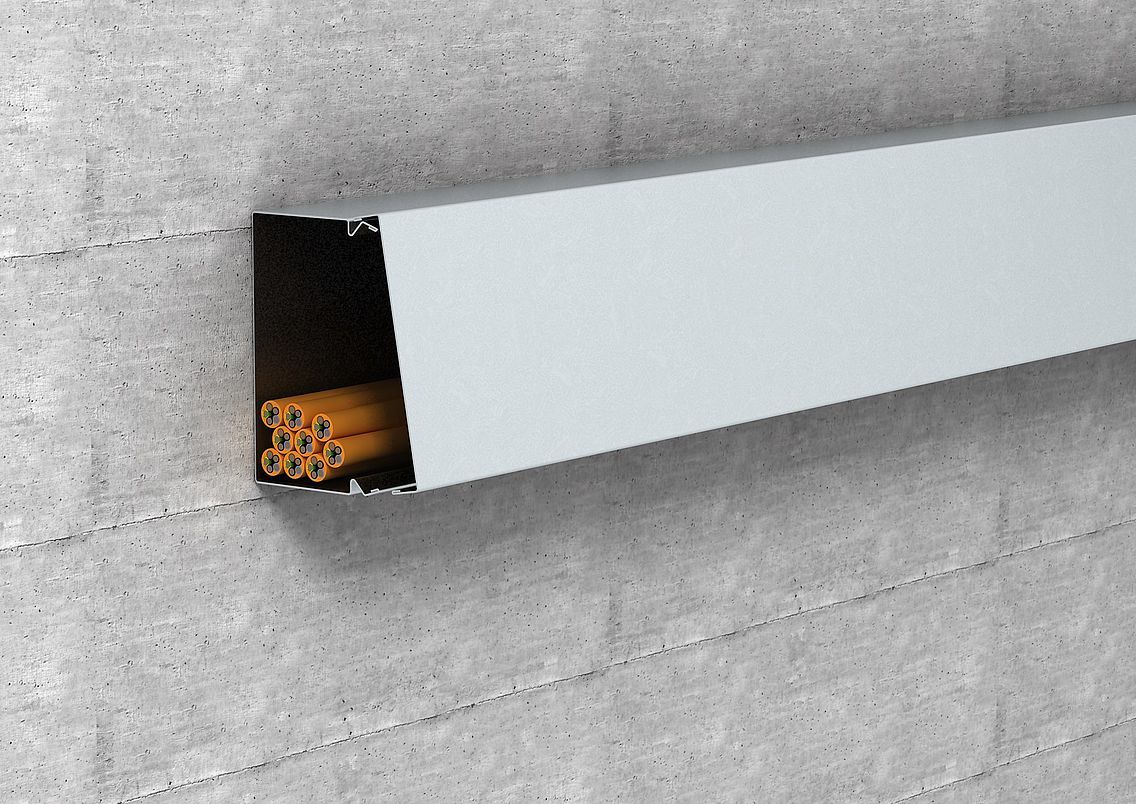

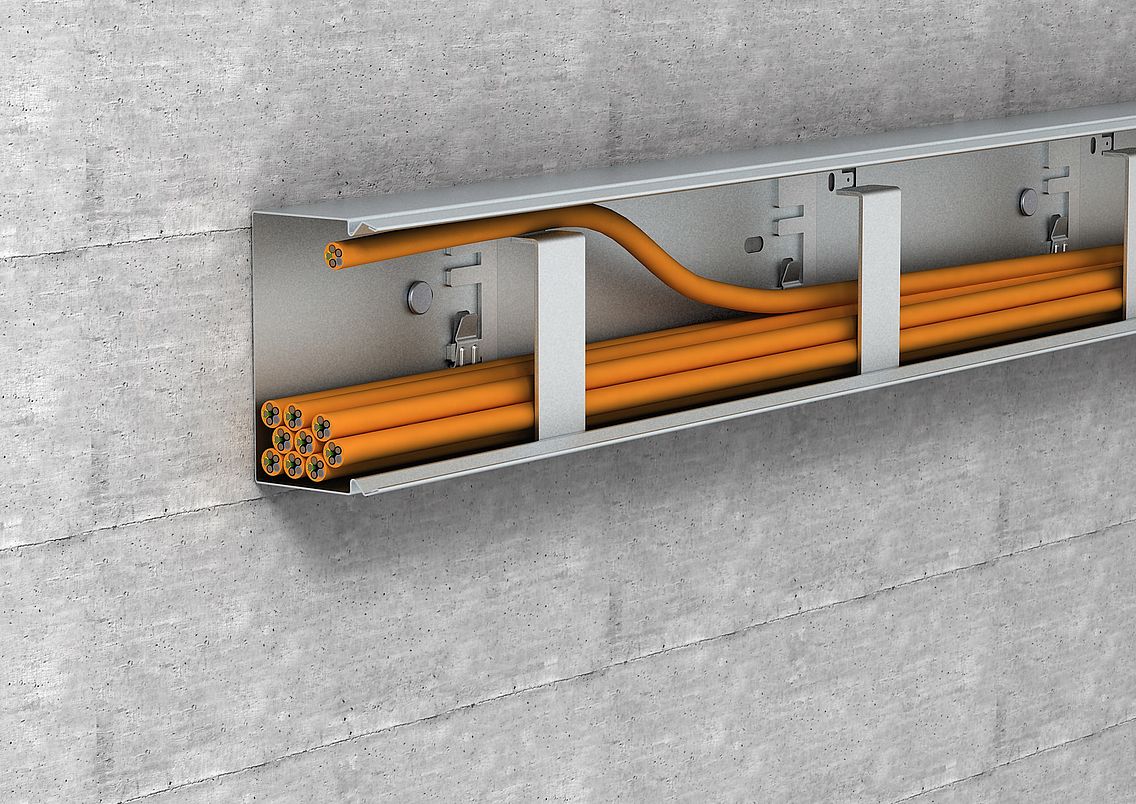

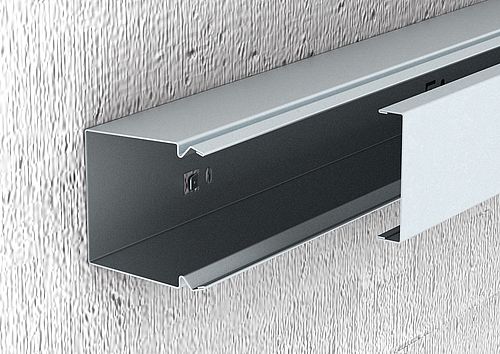

Les goulottes de distribution LKM conviennent également pour le montage horizontal au mur et au plafond. Dans ce contexte, il est possible de prévenir toute chute des câbles à l’aide d’un clip de maintien pour la goulotte de type LKM60100. Le couvercle de la goulotte est tout simplement clipsé sur la partie basse de la goulotte une fois l’installation des câbles terminée. La liaison équipotentielle entre la partie supérieure et celle inférieure ainsi que sous les longueurs de goulotte est assurée sans avoir à utiliser de câbles de raccordement supplémentaires. Cela permet d’économiser du temps tout en assurant une protection efficace.

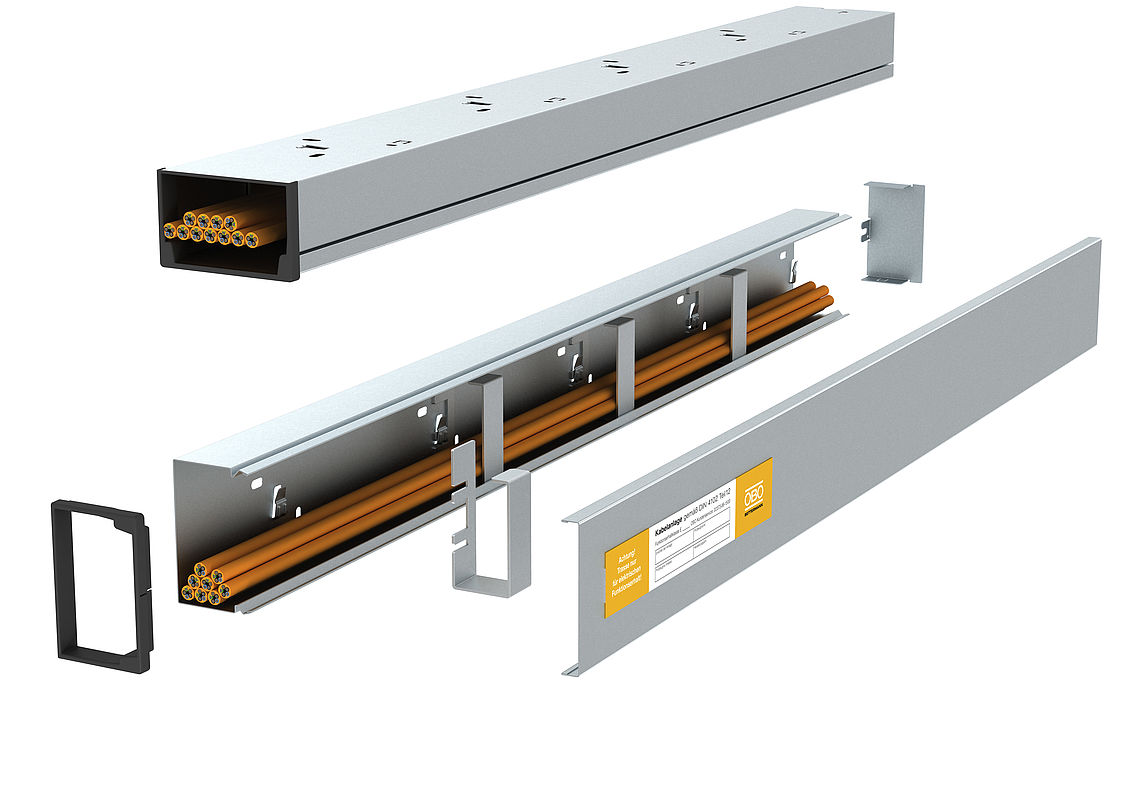

Réfléchi dans les moindres détails.
De nombreux détails de montage intelligents font des goulottes de distribution LKMdes partenaires particulièrement fiables pour la pose de câbles et de conduits :
- La bague de protection des arêtes est enfichée sur les extrémités ouvertes des goulottes LKM et empêche une détérioration des câbles introduits.
- Les bagues de protection des arêtes offrent une flexibilité supplémentaire, car elles peuvent être installées ultérieurement en toute simplicité – même lorsque la goulotte est déjà montée et équipée de câbles.

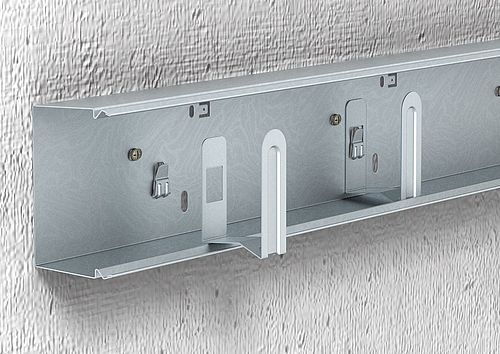

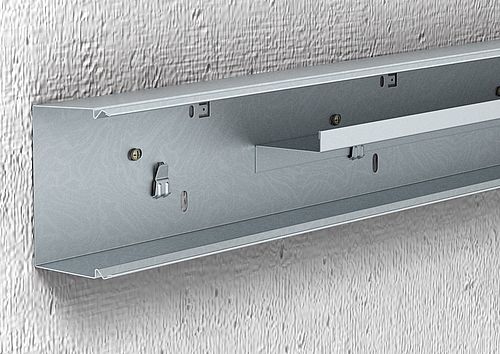

- La cloison de séparation est enfoncée dans les languettes au fond, la liaison équipotentielle étant ainsi assurée sans aucun outil supplémentaire.
- Le clip raidisseur de goulotte est enfiché sur la lamelle perforée du fond, puis enclenché dans la rainure du couvercle.

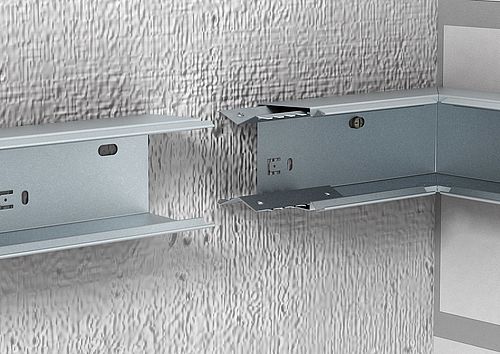

- Le raccord couvre-joint s’enclenche après montage à l’intérieur des goulottes LKM dans les pièces à relier, ce qui permet d’assurer aussi la liaison équipotentielle entre ces deux pièces.
- Le contour spécial du couvercle assure un échange de potentiel sûr entre la partie supérieure et celle inférieure.
- La mise à la terre est assurée par l’éclisse de raccordement au fond.

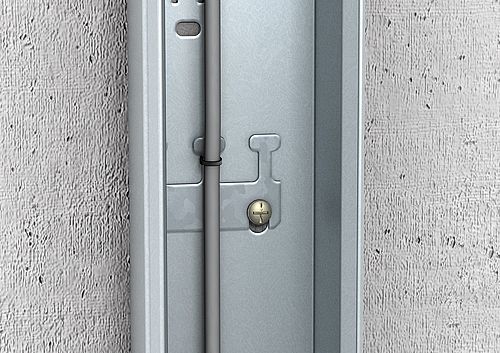

- Le porte-câbles se monte à l’aide des vis de fixation de goulotte. Les câbles peuvent être regroupés à l’aide de serre-câbles de type 565.
