Cofralis® 2.0

Gestion flexible et qualitative des câbles et de la distribution d’énergie

Pensée pour les électriciens, conçue pour durer, la Gaine Technique de Logement Cofralis® 2.0 est la solution idéale pour une gestion propre et efficace des câbles énergie et data. Elle allie robustesse, modularité et esthétisme, avec une installation rapide et des finitions impeccables, aussi bien en construction neuve qu’en rénovation.

Avec ses deux largeurs disponibles (13 et 18 modules), elle s’adapte à la majorité des coffrets du marché. Son système de cloisons clipsables permet de structurer les installations en un clin d’œil, tout en respectant les normes en vigueur. Résultat : un chantier plus fluide, un rendu professionnel et des clients satisfaits.

Cofralis® 2.0, c’est aussi une gamme complète de composants intelligemment pensés : moins de références à gérer, plus de configurations possibles, et un vrai gain de temps à l'installation! Bref, une GTL qui vous facilite la vie, sans compromis sur la qualité.

Télécharger la brochure

Nouvelle génération

Symétrique: Pas de sens de montage donc pas d’erreur possible
Rapide: Fixation de coffret Magic

Universelle: S’adapte aux principaux coffrets électriques du marché
Flexible: Réglage en hauteur facilité

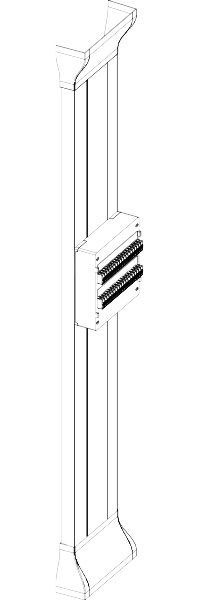

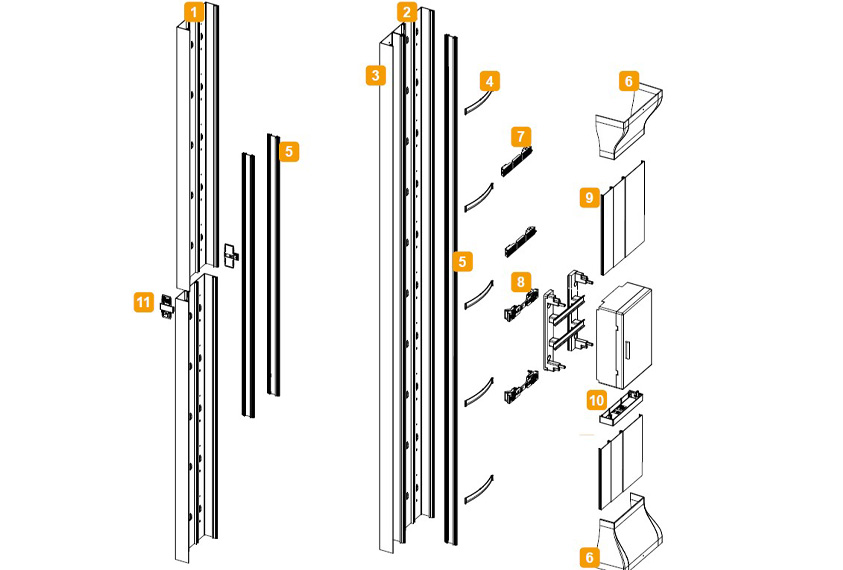

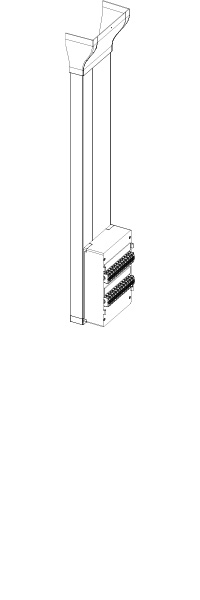

Présentation du système

1	Gaine Technique de Logement 13 modules - 2 x 1300 mm	7	Fixations de coffret Classic
2	Gaine Technique de Logement 18 modules - 2500 mm	8	Fixations de coffret Magic pour coffret de distribution électrique
3	Extension pour GTL 18 modules 65x105 mm	9	Set de couvercles
4	Agrafe de retenue de câbles	10	Embout de fermeture
5	Cloison de séparation	11	Jonction de socle
6	Jonctions de plafond et de sol

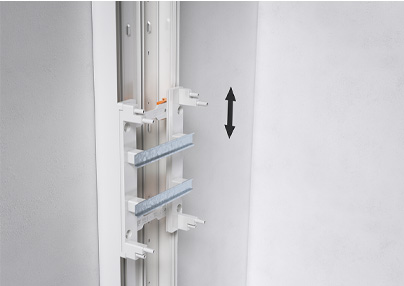

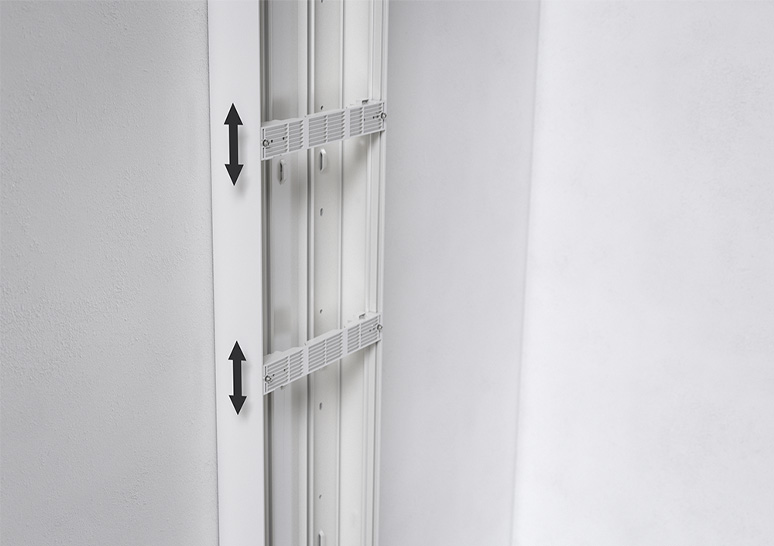

Aide au montage: Fixation de coffret Magic, ajustable en hauteur

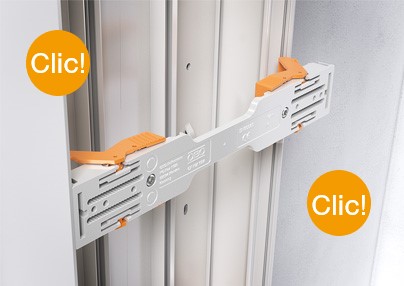

Clipser la fixation de coffret Magic dans le socle de la GTL en quelques secondes.

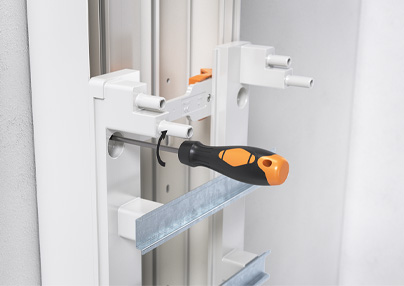

Ajuster la hauteur du coffret électrique en faisant coulisser la fixation Magic dans la gaine à la hauteur souhaitée, puis verrouiller à l‘aide d‘un tournevis.

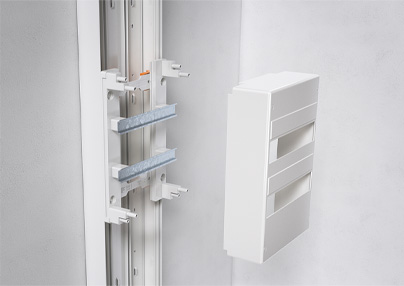

Visser l´embase du coffret sur la fixation de coffret Magic.

Câbler le coffret électrique, puis mettre en place le capot.

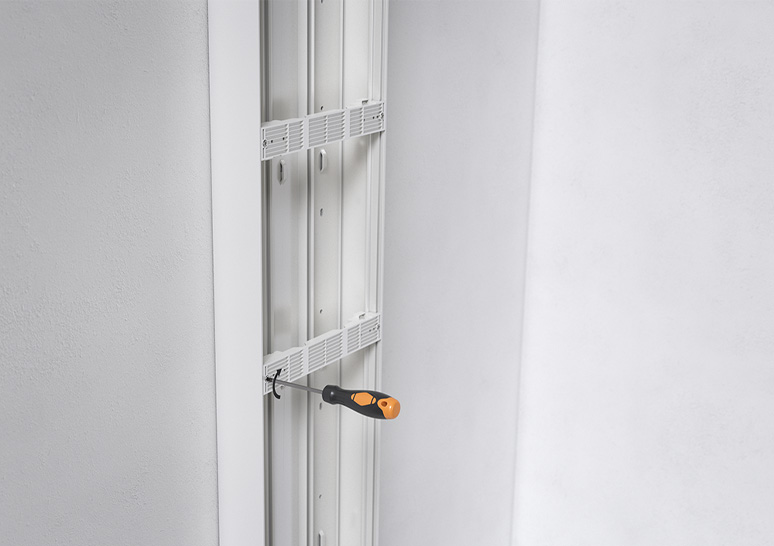

Aide au montage: Fixation de coffret Classic

Placer la fixation de coffret Classic à la hauteur de montage souhaitée et la clipser.

Verrouiller la fixation de coffret Classic à l‘aide d‘un tournevis.

Visser l‘embase du coffret électrique sur la fixation. Câbler le coffret puis mettre en place la partie supérieure.

Les avantages du système en bref

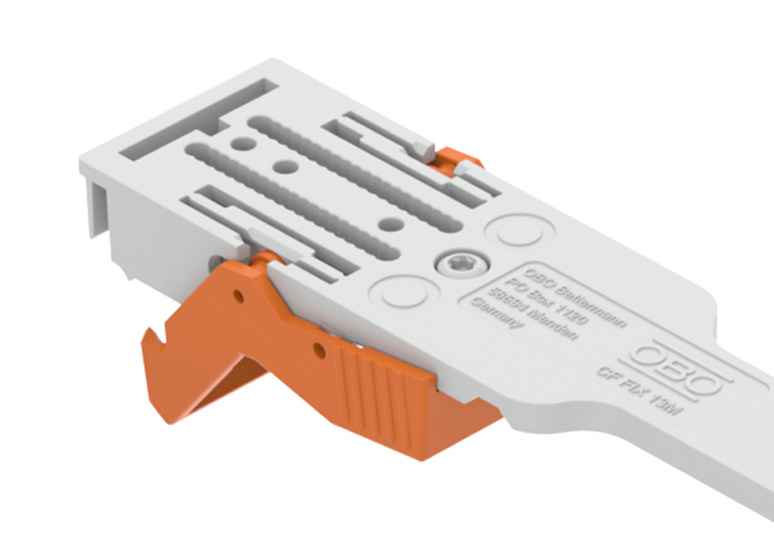

Support de montage universel: la fixation Magic possède différents entraxes permettant la fixation des principaux coffrets électriques du marché.

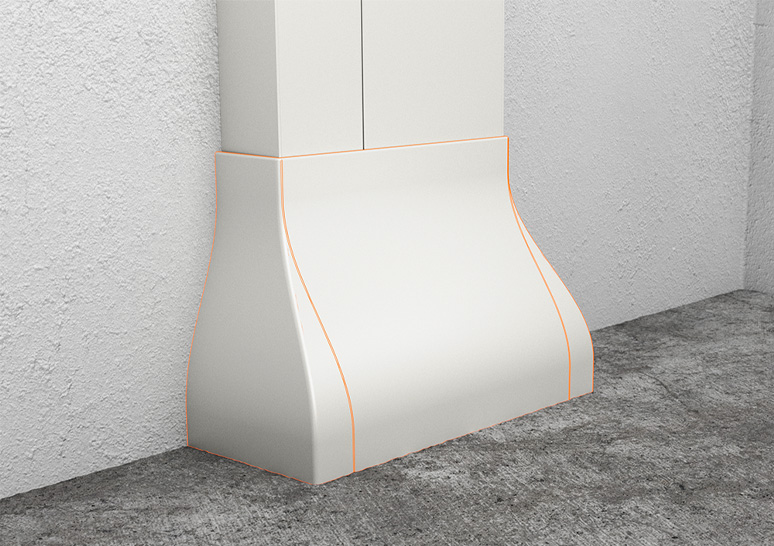

Jonctions pour sol et plafond interchangeables afin de masquer les entrées et sorties de câbles.

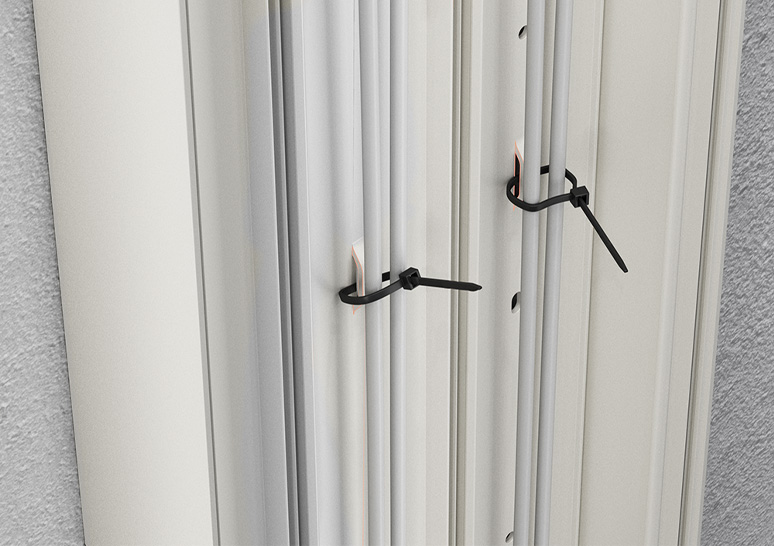

Embase à colliers de serrage dans le fond de la gaine pour regroupement et fixation des câbles avec serrecâbles.

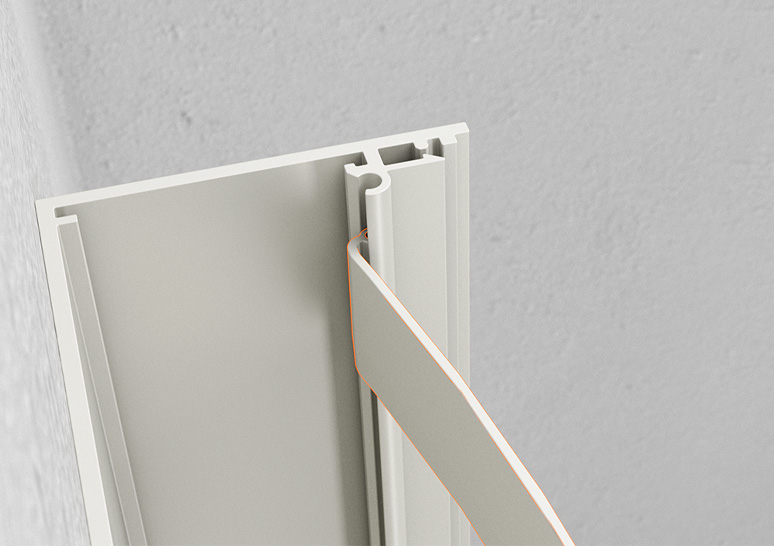

Agrafes de retenue de câbles, souples et faciles à monter: permet le maintien des câbles pendant l’installation

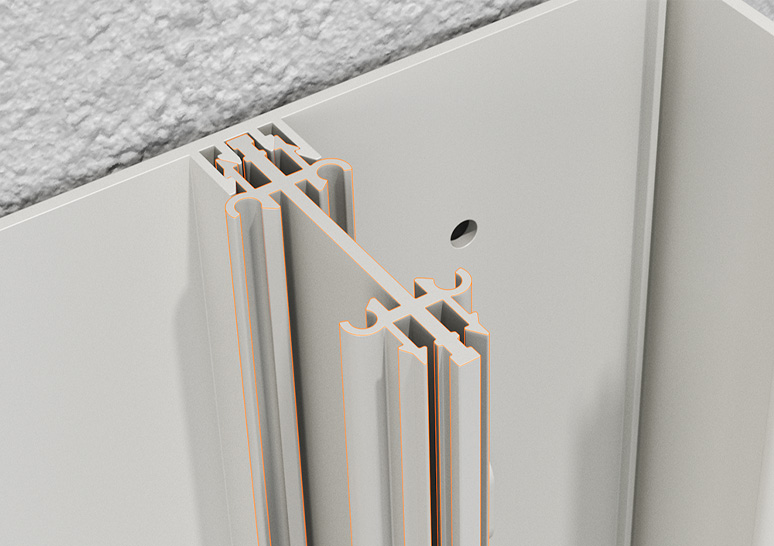

Cloison réversible pour séparation des circuits et clipsagedes couvercles: pas d’erreur possible!

La version 2 x 1300 mm 13 modules facilite la manutention, le transport en utilitaire et la manipulation dans des lieux difficiles d’accès type ascenseurs ou escaliers.
