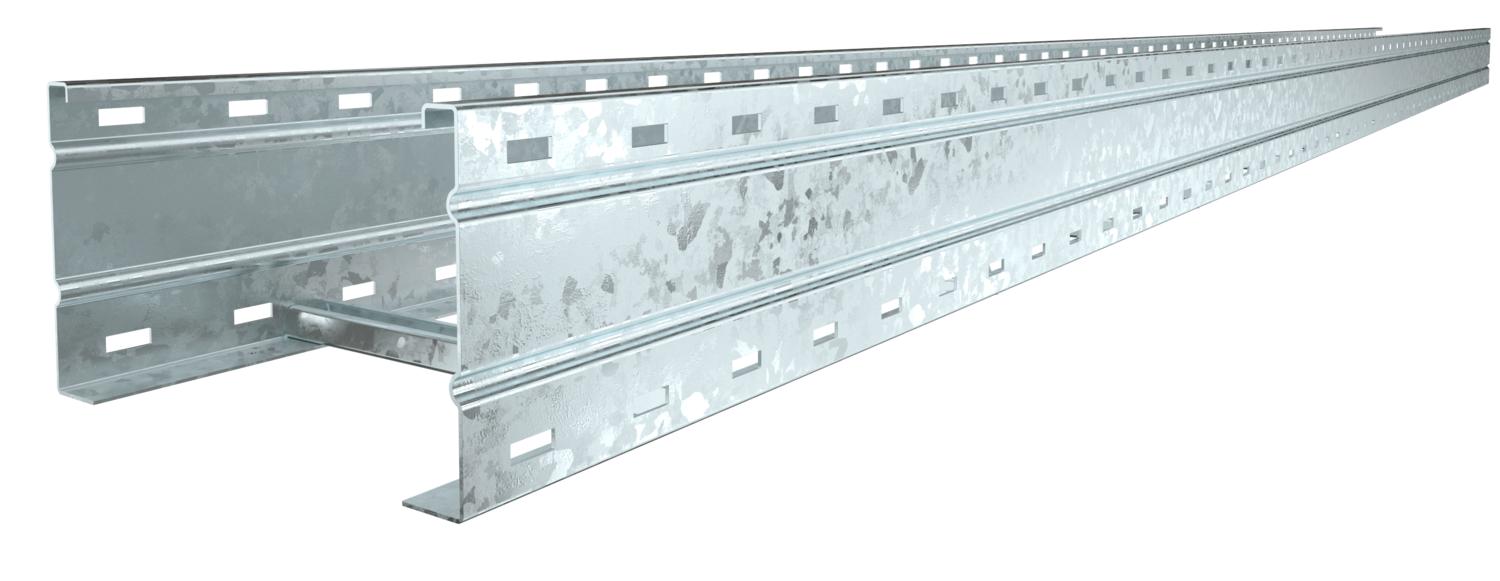

Wide span cable ladder WKLG 160 FT SOMY
Réf. 7189040 | EAN 4012195888529
- Description du produit
-
Description du produitWKLG 160 = échelle à câbles longue portée d'une hauteur d'aile de 160 mm, avec longeron latéral perforé.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Cote B 200 mm Cote L 6000 mm Couleur zinc Dimension 160x200x6000 Distance entre support 5,0m 1,8 kN/m Distance par rapport au support 6,0m 1,4 kN/m Distance par rapport au support 7,0m 1 kN/m Distance par rapport au support 8,0m 0,7 kN/m Empreinte CO₂ (GWP) du berceau à la porte 17,436 kg CO₂e / 1 Mètre Épaisseur de longeron 2 mm Fente de l’échelon 16,50 Hauteur 160 mm Largeur 200 mm Longueur 6000 ft Longueur 6000 mm Maintien en fonction non Matériau Acier Modèle des échelons Profilé non perforé Modèle longue portée oui Perforation latérale oui Section utile 282 cm² Section utile 28200 mm² Surface galvanisé à chaud 85 µm Caractéristiques techniques
Diagramme de charge de l'échelle à câbles longue portée WKLG 160
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
