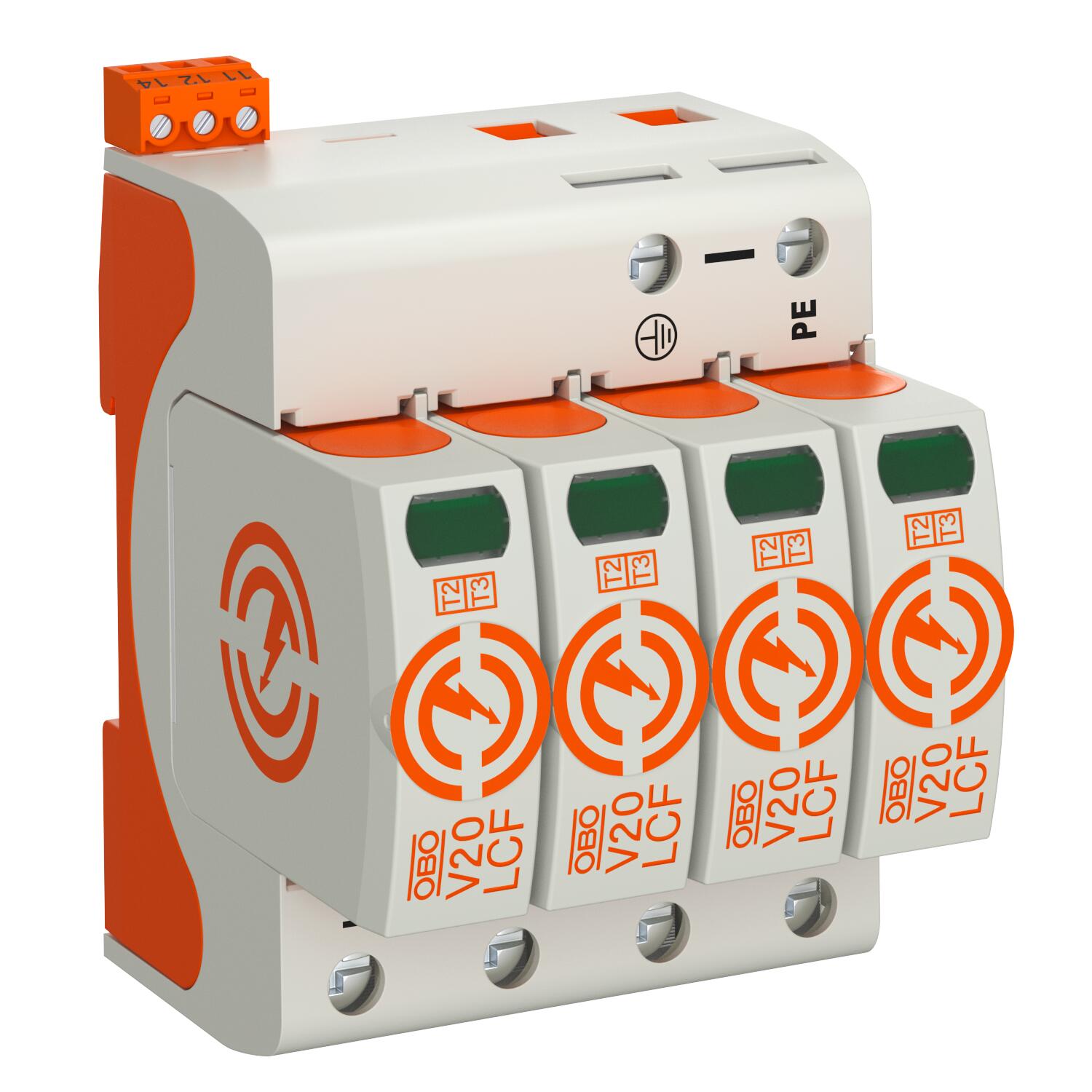

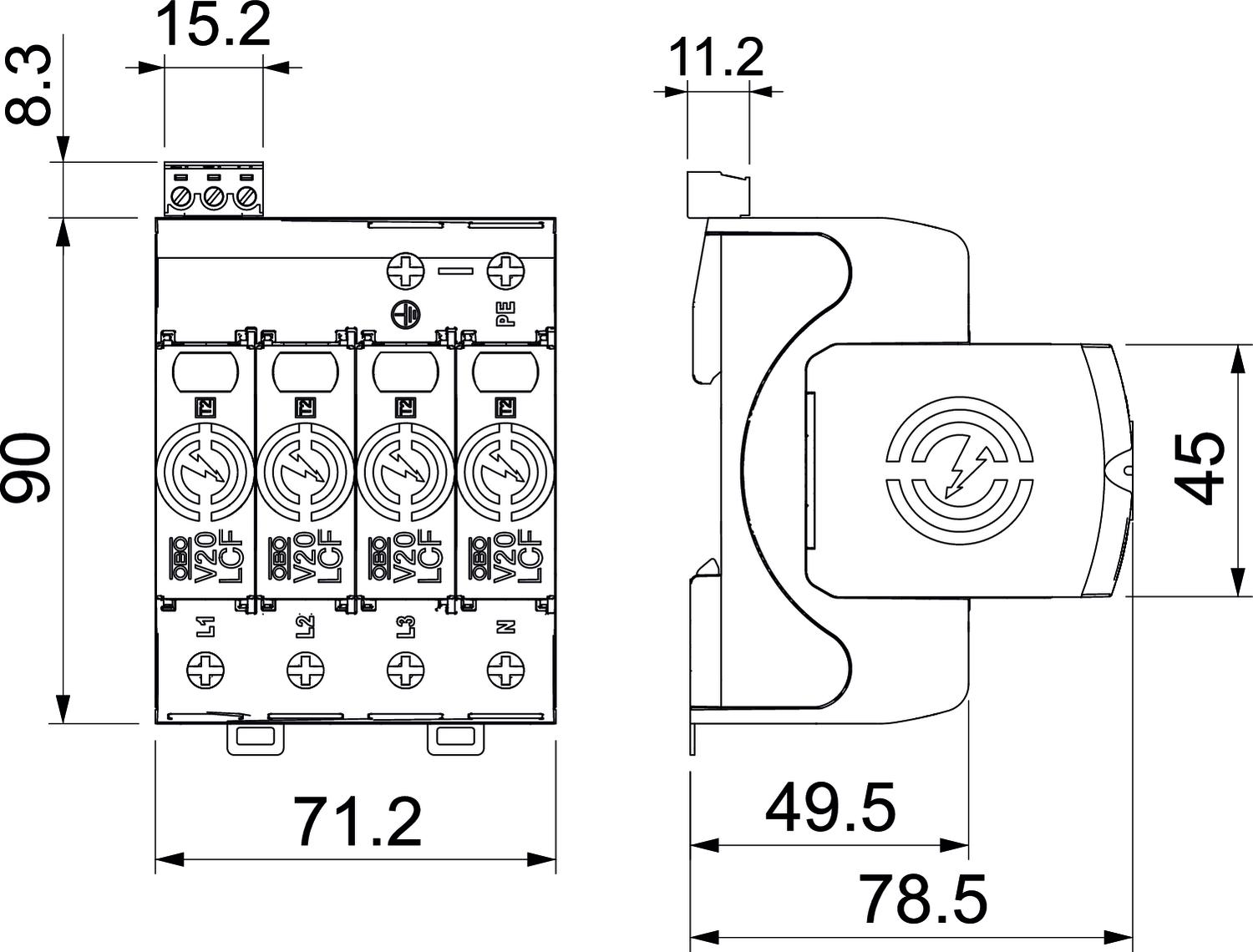

V20 surge arrester, leakage current-free, 4-pole + FS 4 | 280 | IP20

V20 surge arrester, leakage current-free, 4-pole + FS

Réf. 5095542 | EAN 4012196818853

Réf. / Type

Modèle

Tension max. permanente CA	280 V

Indice de protection	IP20

Description du produit

Description du produit

Parafoudre type 2 • Pour la liaison équipotentielle de protection contre les surtensions selon NF C 15 100 (IEC 60364-4-44) • Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle grâce à des varistances haute performance • Parafoudre modulaire débrochable avec dispositif de coupure dynamique et voyant d'état • Mécanisme de verrouillage avec protection contre les vibrations et codage de tension • Plastique retardateur de la flamme selon UL 94 V-0 • Les variantes FS possèdent un contact inverseur libre de potentiel pour le report d'alarme Application : liaison équipotentielle dans les tableaux généraux et divisionnaires.

Caractéristiques techniques

Caractéristiques techniques

Autre type de réseau	non
Calibre de fusible maximum	160 A
Classe d'essais type 2	oui
Coupe-feu	non
Couple de serrage	4 Nm
Courant de décharge maximal (8/20 μs)	30 kA
Courant de décharge maximal (8/20 μs) [L-N]	30 kA
Courant de décharge maximal (8/20 μs) [N-PE]	60 kA
Courant de décharge maximal (8/20 µs) [total]	120 kA
Courant de décharge nominal (8/20)	20 kA
Courant de décharge nominal (8/20 μs) [N-PE]	40 kA
Courant décharge nominal (8/20 μs) [L-N]	20 kA
Dimension	280V
Écartement minimal	1,5 mm
Empreinte CO₂ (GWP) du berceau à la porte	2,0044 kg CO₂e / 1 Pièce
fusible de puissance intégré	non
Homologations	NF
Indice de protection	IP20
Matériau du boîtier	PA UL 94 V-0
Modèle	4
Niveau de protection [L-N]	≤1,5
Protection max contre les surintensités côté réseau	160 A gL/gG
Puissance de commutation CA	230 V; 0,5 A
Puissance de commutation CC	230 V; 0,1 A / 75 V; 0,5 A
Report d'alarme	oui
Report d'alarme	Contact inverseur
Résistance aux courts-circuits	oui
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau	50 kA eff
Section de conducteur flexible (à fils de faible diamètre) max.	2 AWG
Section de conducteur flexible (à fils de faible diamètre) max.	35 mm²
Section de conducteur flexible (à fils de faible diamètre) min.	1,5 mm²
Section de conducteur flexible (à fils de faible diamètre) min.	16 AWG

Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	2 AWG
Section de conducteur rigide (unifilaire/multifilaire) min.	1,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	16 AWG
Section de raccordement des bornes FM max.	16 AWG
Section de raccordement des bornes FM max.	1,5 mm²
Section de raccordement des bornes FM min.	0,5 mm²
Section de raccordement des bornes FM min.	21 AWG
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe II+III
Température de service max.	80 °C
Température de service min.	-40 °C
Tension continue max. (L-N)	280 V
Tension max. permanente CA	280 V
Tension nominale CA (50 / 60 Hz)	230 V
Tension résiduelle [L-N] @ 1 kA	0,8 kV
Tension résiduelle [L-N] @ 5 kA	1 kV
Tension TOV [L-N] - fail safe mode - 120 min	440 V
Tension TOV [L-N] - withstand mode - 5 s	335 V
Tension TOV [N-PE] - withstand mode - 200 ms	1200 V
Type de ligne pour appareils de protection contre les surtensions	Câble d’énergie AC
Type de montage	Rail DIN 35 mm
Type de réseau CC	non
Type de réseau IT	non
Type de réseau TN	oui
Type de réseau TN-C	oui
Type de réseau TN-C-S	oui
Type de réseau TN-S	oui
Type de réseau TT	non
Type du réseau	autres
Type selon EN 61643-11	Type 2+3
Type selon UL1449	Type 4
