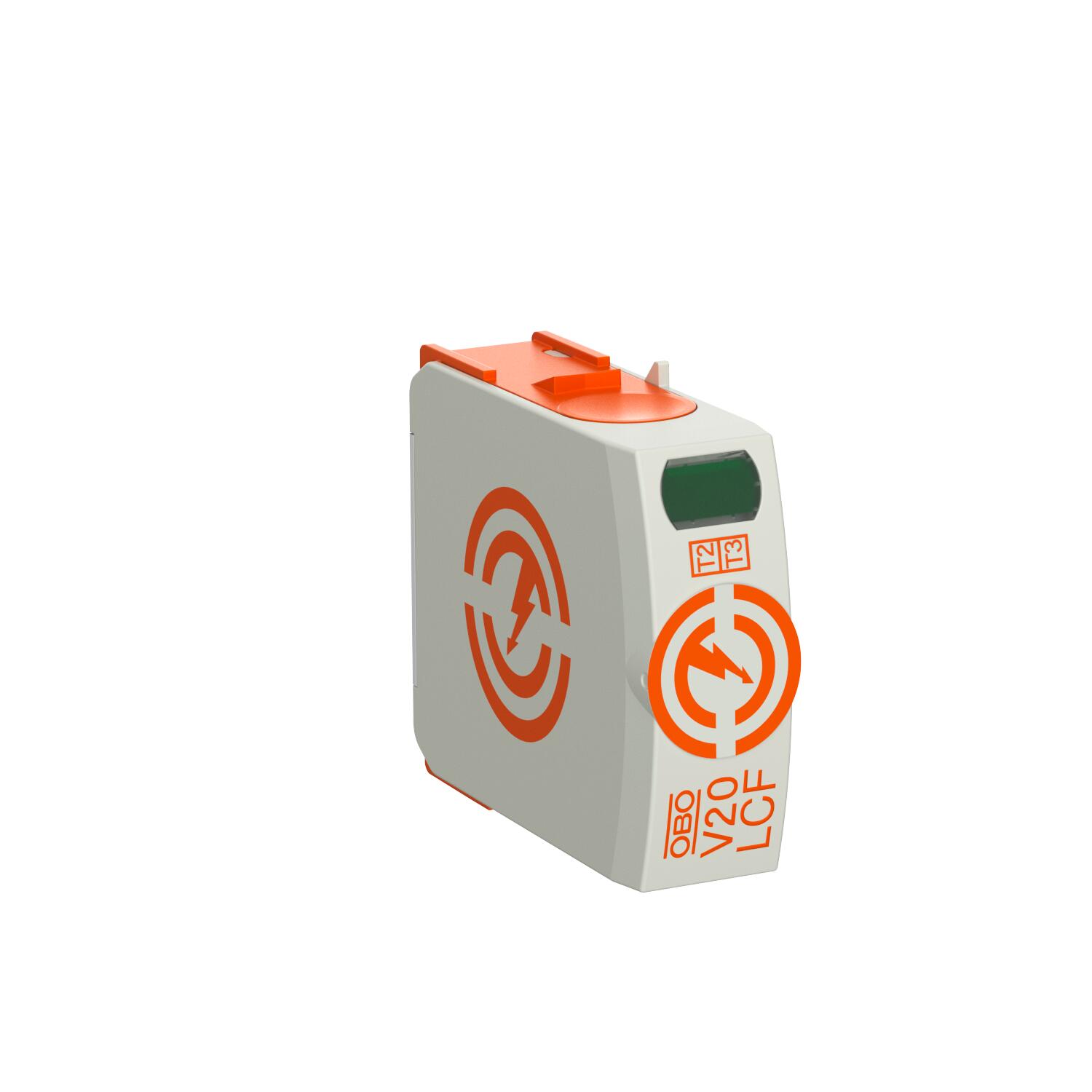

Upper part, surge arrester V20
Réf. 5095524 | EAN 4012196818747
- Description du produit
-
Description du produitParafoudre type 2 • Pour la liaison équipotentielle de protection contre les surtensions selon NF C 15 100 (IEC 60364-4-44) • Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle grâce à des varistances haute performance • Parafoudre modulaire débrochable avec dispositif de coupure dynamique et voyant d'état • Mécanisme de verrouillage avec protection contre les vibrations et codage de tension • Plastique retardateur de la flamme selon UL 94 V-0 • Les variantes FS possèdent un contact inverseur libre de potentiel pour le report d'alarme Application : liaison équipotentielle dans les tableaux généraux et divisionnaires.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 160 A Classe d'essais type 2 oui Coupe-feu non Couple de serrage 4 Nm Courant de décharge maximal (8/20 μs) 40 kA Courant de décharge maximal (8/20 μs) [L-N] 40 kA Courant de décharge maximal (8/20 μs) [N-PE] 60 kA Courant de décharge nominal (8/20) 20 kA Courant de décharge nominal (8/20 μs) [N-PE] 40 kA Courant décharge nominal (8/20 μs) [L-N] 20 kA Dimension 280V Écartement minimal 1,5 mm fusible de puissance intégré non Homologations NF Indice de protection IP20 Matériau du boîtier PA UL 94 V-0 Protection max contre les surintensités côté réseau 160 A gL/gG Puissance de commutation CA 230 V; 0,5 A Puissance de commutation CC 230 V; 0,1 A / 75 V; 0,5 A Report d'alarme non Résistance aux courts-circuits oui Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 50 kA eff Section de conducteur flexible (à fils de faible diamètre) max. 35 mm² Section de conducteur flexible (à fils de faible diamètre) max. 2 AWG Section de conducteur flexible (à fils de faible diamètre) min. 1,5 mm² Section de conducteur flexible (à fils de faible diamètre) min. 16 AWG Section de conducteur rigide (unifilaire/multifilaire) max. 2 AWG Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 1,5 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 16 AWG Section de raccordement des bornes FM max. 1,5 mm² Section de raccordement des bornes FM max. 16 AWG Section de raccordement des bornes FM min. 21 AWG Section de raccordement des bornes FM min. 0,5 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe II Température de service max. 80 °C Température de service min. -40 °C Type de montage Rail DIN 35 mm Type du réseau autres Type selon EN 61643-11 Type 2 Type selon UL1449 Type 4 - Tous les types
- Téléchargements
-
Fiche technique V20-LCF-0-280 / 5095524 , 0.24MB , pdfInstructions de montage Surge Controller V20-LCF...280 , 3.10MB , pdf
