Tige d'ancrage

Réf. 3497824 | EAN 4012196606771

Réf. / Type

Longueur

Filetage

Cote d

Méplat

Description du produit

Description du produit

Grâce à la tige d'ancrage et à la douille perforée en plastique correspondante, les charges combinées au mortier d'injection VMU plus sont fixées aux murs de maçonnerie sans pression d'expansion. Le système est également utilisé pour la fixation dans les plafonds en béton. Sur les murs en béton et en briques pleines, la tige d'ancrage est installée en utilisant uniquement le mortier d'injection VMU plus, sans douille perforée.

La tige d'ancrage VMU-A 8x110 mm est montée avec la douille perforée en plastique VM-SH 12x80 ou VM-SH 16x85.

La tige d'ancrage VMU-A 10x130 mm est montée avec la douille perforée en plastique VM-SH 16x85.

La tige d'ancrage VMU-A 10x150 mm est montée avec la douille perforée en plastique VM-SH 16x85 ou VM-SH 16x130.

La tige d'ancrage VMU-A 12x155 mm est montée avec la douille perforée en plastique VM-SH 20x85.

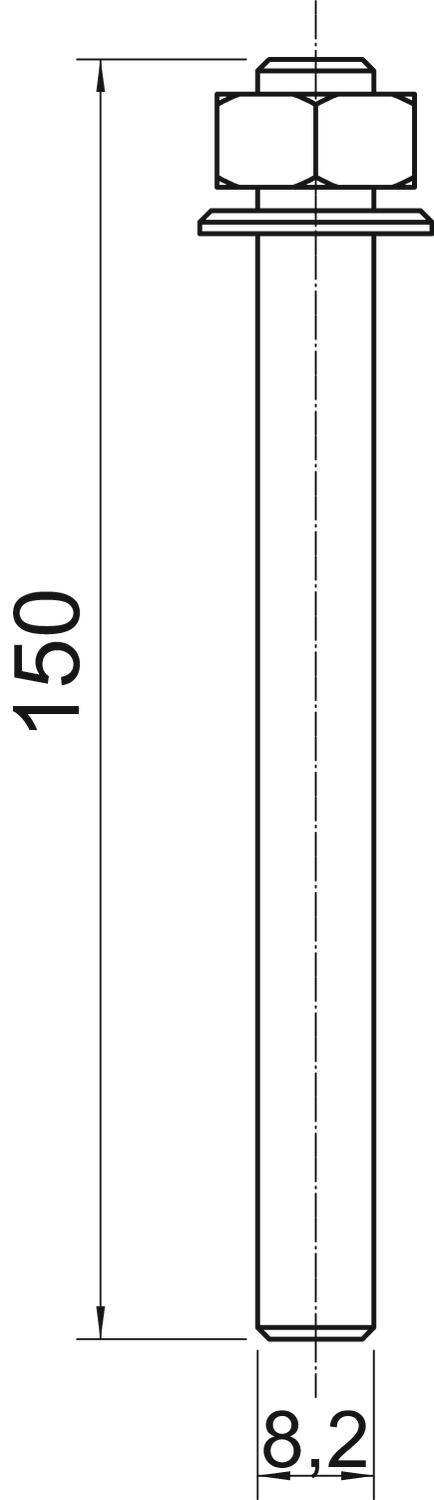

Caractéristiques techniques

Caractéristiques techniques

Avec filetage extérieur	oui
classe de résistance	5.8
Cote d	10 mm
Cote L	150 mm
Dimension	150x8,2
Filetage	M10
Filetage, métrique	10

Longueur	150 mm
Marquage de profondeur	oui
Matériau	Acier
Méplat	17
Surface	galvanisé
Type de filetage	métrique

Tous les types

Tous les types

Type	Longueur	Filetage	Cote d	Méplat	Réf.	Quantité	Plus petite unité de vente
VMU-A 8-110vz	110 mm	M8	8 mm	13	3497820	Pièce	10 Pièce
VMU-A 10-130vz	130 mm	M10	10 mm	17	3497822	Pièce	10 Pièce
VMU-A 10-150vz	150 mm	M10	10 mm	17	3497824	Pièce	10 Pièce
VMU-A 12-155vz	155 mm	M12	12 mm	19	3497826	Pièce	10 Pièce

Accessoires

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Brosse de nettoyage en acier	RB 14 M 6	3497874	Pièce	1 Pièce
Douille perforée en plastique	VMU-SH 16x85	3497862	Pièce	10 Pièce
Douille perforée en plastique	VMU-SH 16x130	3497864	Pièce	10 Pièce
Mortier d'injection en cartouche de 420 ml	VMU plus 420	3497803	Pièce	1 Pièce
