Support clamp, with pipe seat at side

Réf. / Type

Longueur

Largeur

Hauteur

Diamètre de câbles/tubes min.

Diamètre des câbles/tubes max.

Cote L

Épaisseur de bride F min.

Épaisseur de bride F max.

Description du produit

Description du produit

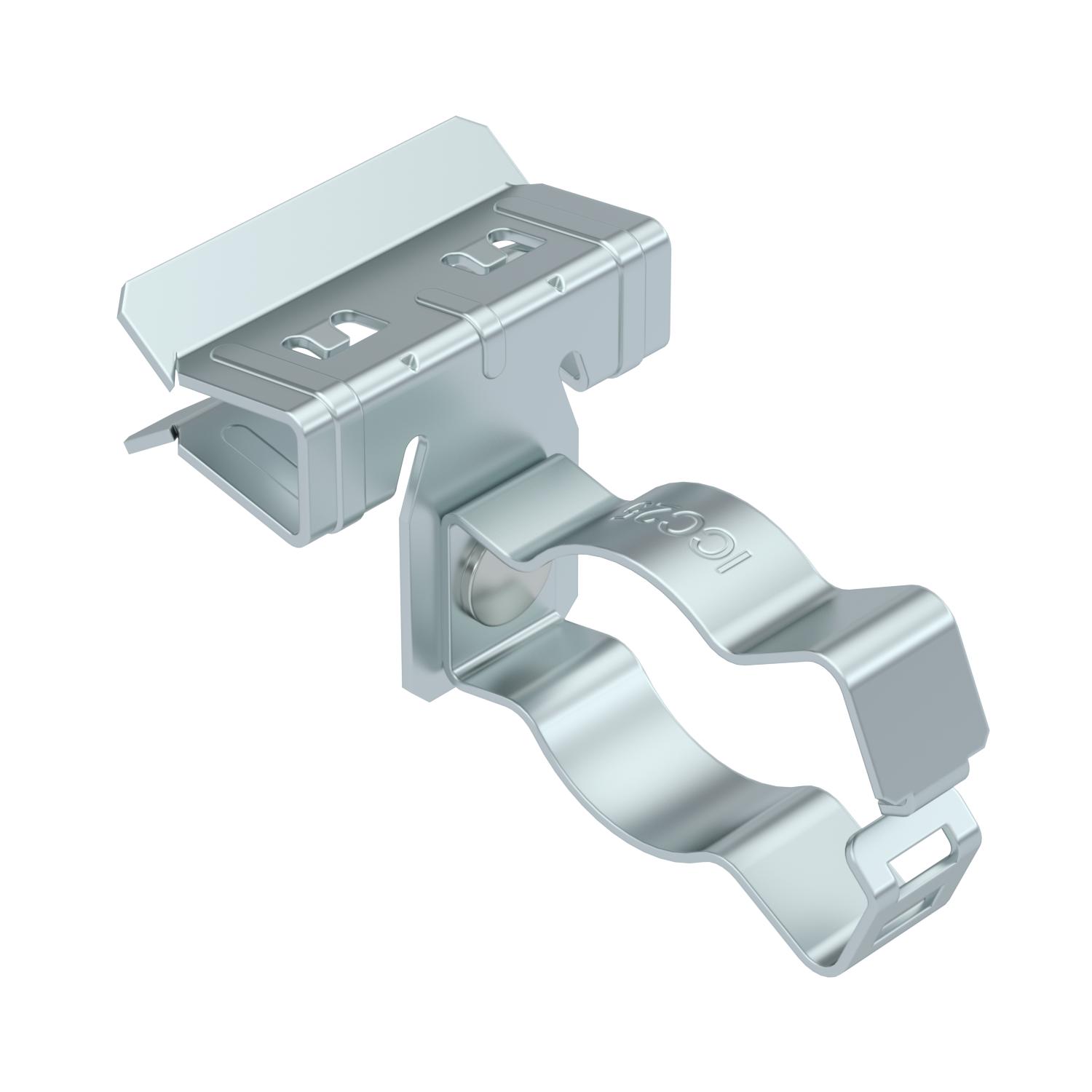

Support clamp for mounting pipes. Closed pipe seat at side. Fastening through knocking onto steel girders.

Caractéristiques techniques

À charnière	non
Charge de rupture	0,45 kN
Charnière ajustable	non

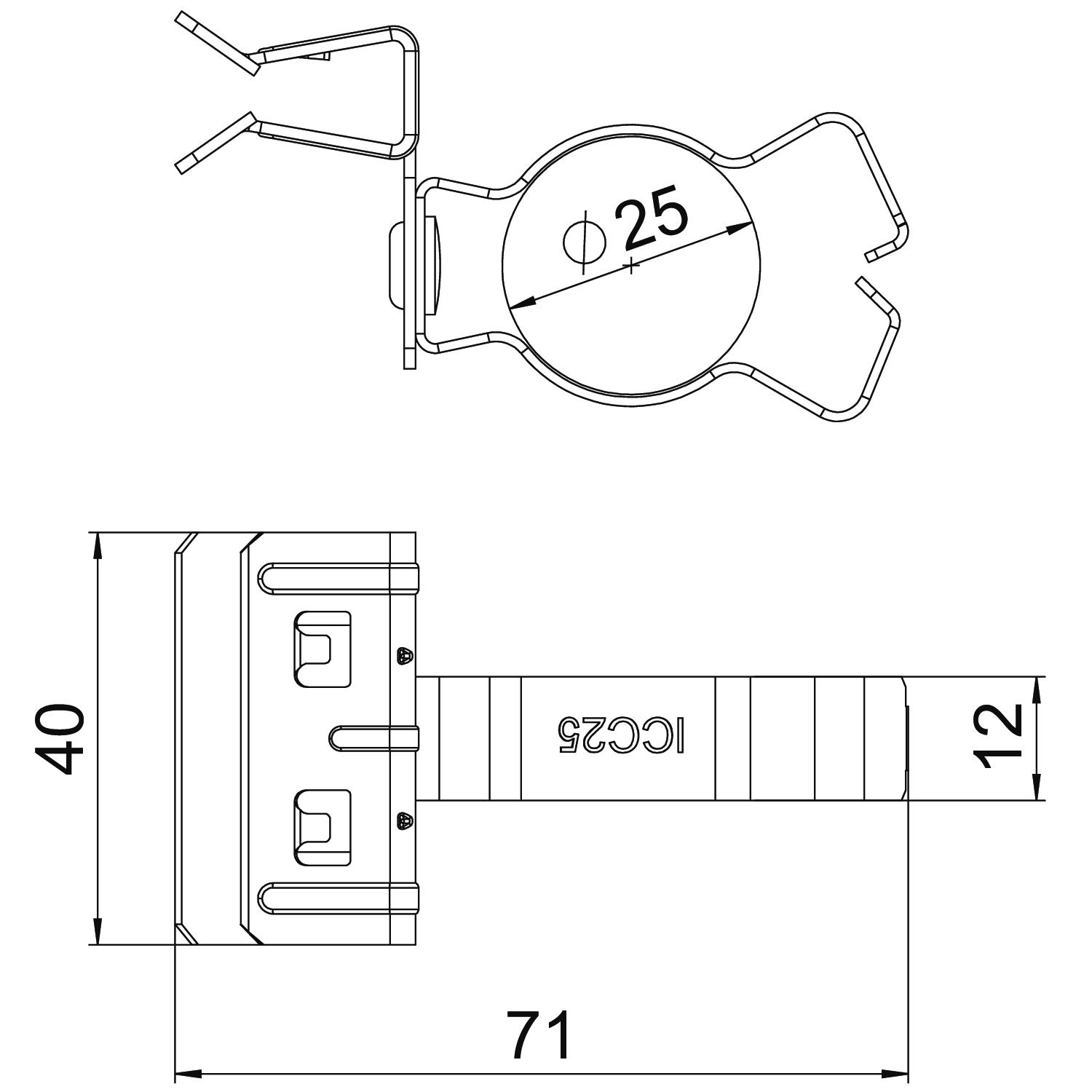

Cote D	25 mm
Cote L	71 mm
Diamètre de câbles/tubes min.	20 mm
Diamètre des câbles/tubes max.	25 mm
Dimension	4-10mm
Épaisseur de bride F max.	10 mm

Épaisseur de bride F min.	4 mm
Hauteur	40 mm
Largeur	40 mm
Longueur	71 mm
Maß W	40 mm
Matériau	Acier
Surface	Lamelle de zinc
Type de fixation	Bornes
Type/élément de raccordement	Tube/câble

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre de câbles/tubes min.	Diamètre des câbles/tubes max.	Cote L	Épaisseur de bride F min.	Épaisseur de bride F max.	Réf.	Quantité	Plus petite unité de vente
SCHPC 1,5-4 D25	63 mm	28 mm	36 mm	20 mm	25 mm	63 mm	1,5 mm	4 mm	1488343	Pièce	50 Pièce
SCHPC 1,5-4 D32	72 mm	28 mm	40 mm	30 mm	32 mm	72 mm	1,5 mm	4 mm	1488345	Pièce	50 Pièce
SCHPC 4-10 D25	71 mm	40 mm	40 mm	20 mm	25 mm	71 mm	4 mm	10 mm	1488349	Pièce	50 Pièce
SCHPC 4-10 D32	80 mm	40 mm	44 mm	30 mm	32 mm	80 mm	4 mm	10 mm	1488351	Pièce	50 Pièce
SCHPC 4-10 D40	93 mm	40 mm	47 mm	36 mm	40 mm	93 mm	4 mm	10 mm	1488353	Pièce	50 Pièce
SCHPC 10-15 D25	72 mm	40 mm	47 mm	20 mm	25 mm	72 mm	10 mm	15 mm	1488363	Pièce	50 Pièce
SCHPC 10-15 D32	81 mm	40 mm	51 mm	30 mm	32 mm	81 mm	10 mm	15 mm	1488365	Pièce	50 Pièce
SCHPC 10-15 D40	94 mm	40 mm	54 mm	36 mm	40 mm	94 mm	10 mm	15 mm	1488367	Pièce	50 Pièce
SCHPC 15-20 D25	72 mm	40 mm	47 mm	20 mm	25 mm	72 mm	15 mm	20 mm	1488373	Pièce	50 Pièce
SCHPC 15-20 D32	81 mm	40 mm	51 mm	30 mm	32 mm	82 mm	15 mm	20 mm	1488375	Pièce	50 Pièce
SCHPC 15-20 D40	94 mm	40 mm	54 mm	36 mm	40 mm	92 mm	15 mm	20 mm	1488377	Pièce	50 Pièce
