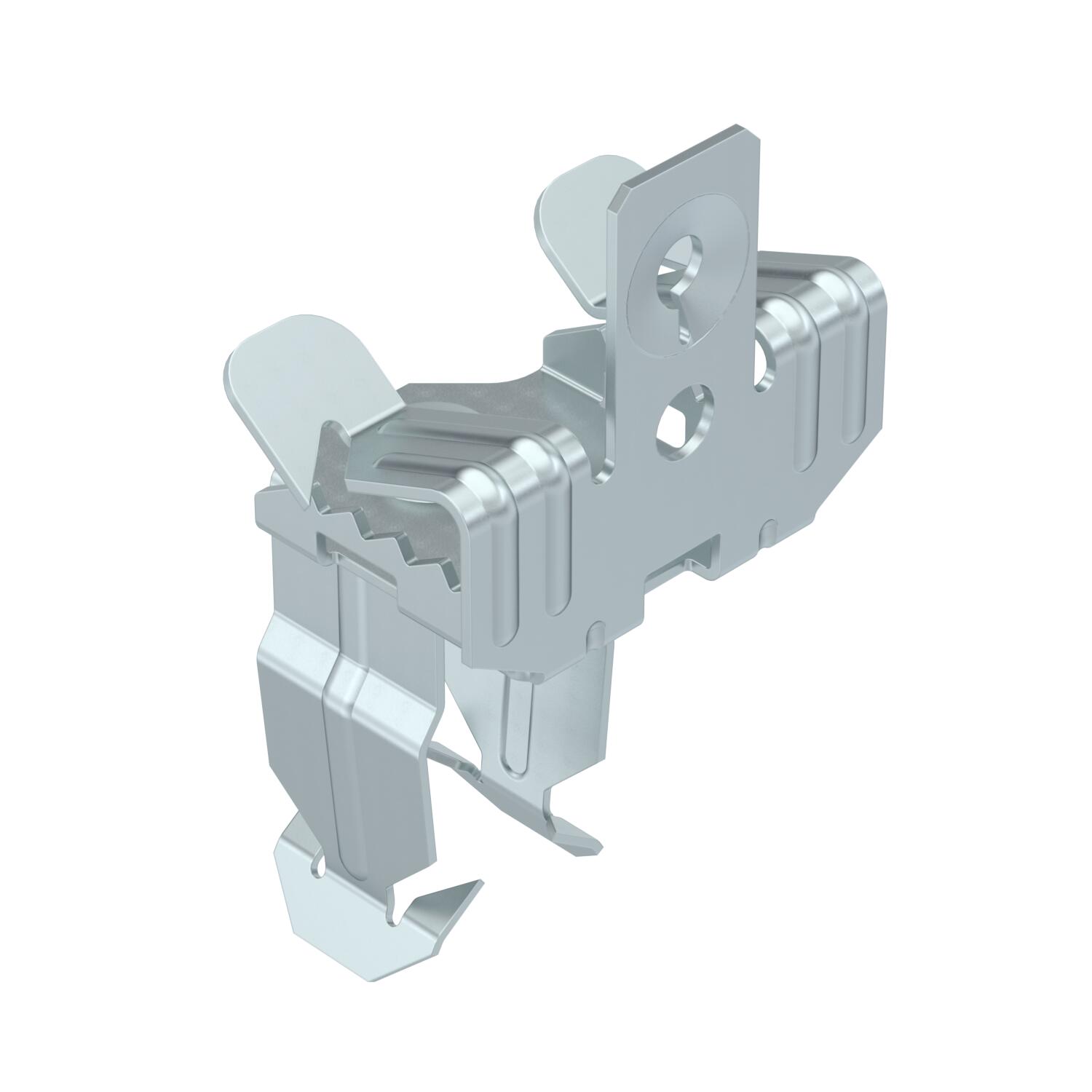

Support clamp, with pipe seat at bottom

Réf. / Type

Longueur

Largeur	45 mm

Hauteur	39 mm

Diamètre de câbles/tubes min.

Diamètre des câbles/tubes max.

Cote L

Épaisseur de bride F min.

Épaisseur de bride F max.

Description du produit

Description du produit

Support clamp for mounting pipes. Open pipe seat at bottom. Fastening through knocking onto steel girders.

Caractéristiques techniques

À charnière	non
Charge de rupture	0,11 kN
Charnière ajustable	non
Cote D	25 mm
Cote L	84 mm
Diamètre de câbles/tubes min.	22 mm
Diamètre des câbles/tubes max.	30 mm
Dimension	7-13mm
Épaisseur de bride F max.	13 mm

Épaisseur de bride F min.	7 mm
Hauteur	39 mm
Largeur	45 mm
Longueur	84 mm
Maß W	45 mm
Matériau	Acier
Surface	Lamelle de zinc
Type de fixation	Bornes
Type/élément de raccordement	Tube/câble

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre de câbles/tubes min.	Diamètre des câbles/tubes max.	Cote L	Épaisseur de bride F min.	Épaisseur de bride F max.	Réf.	Quantité	Plus petite unité de vente
SCVPO 3-7 D20	71 mm	45 mm	39 mm	18 mm	22 mm	71 mm	3 mm	7 mm	1488381	Pièce	50 Pièce
SCVPO 3-7 D25	76 mm	45 mm	39 mm	22 mm	30 mm	76 mm	3 mm	7 mm	1488383	Pièce	50 Pièce
SCVPO 3-7 D32	81 mm	45 mm	39 mm	30 mm	35 mm	81 mm	3 mm	7 mm	1488387	Pièce	50 Pièce
SCVPO 7-13 D20	79 mm	45 mm	39 mm	18 mm	22 mm	79 mm	7 mm	13 mm	1488391	Pièce	50 Pièce

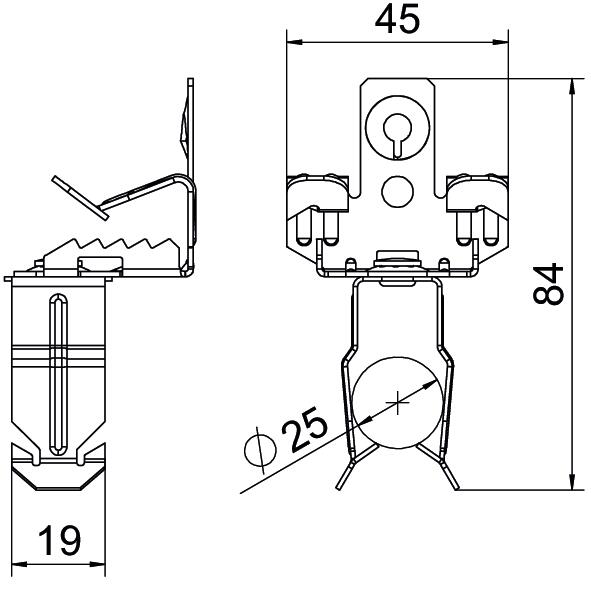

SCVPO 7-13 D25	84 mm	45 mm	39 mm	22 mm	30 mm	84 mm	7 mm	13 mm	1488393	Pièce	50 Pièce
SCVPO 7-13 D32	88 mm	45 mm	39 mm	30 mm	35 mm	88 mm	7 mm	13 mm	1488395	Pièce	50 Pièce
SCVPO 14-20 D20	82 mm	45 mm	39 mm	18 mm	22 mm	82 mm	14 mm	20 mm	1488401	Pièce	50 Pièce
SCVPO 14-20 D25	87 mm	45 mm	39 mm	22 mm	30 mm	87 mm	14 mm	20 mm	1488403	Pièce	50 Pièce
SCVPO 14-20 D32	92 mm	45 mm	39 mm	30 mm	35 mm	92 mm	14 mm	20 mm	1488405	Pièce	50 Pièce
