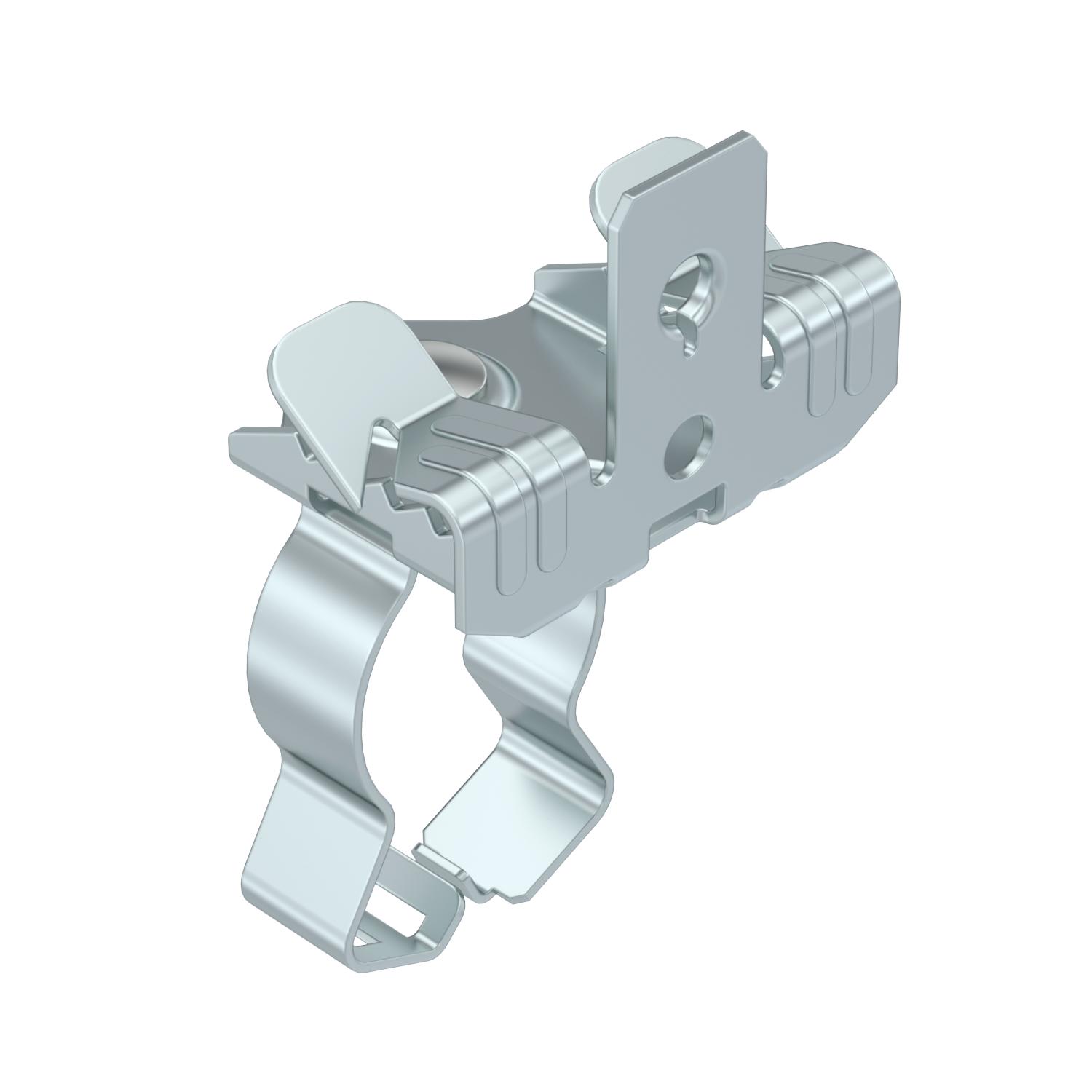

Support clamp, with pipe seat at bottom

Réf. / Type

Longueur

Largeur	45 mm

Hauteur

Diamètre de câbles/tubes min.

Diamètre des câbles/tubes max.

Cote L

Épaisseur de bride F min.

Épaisseur de bride F max.

Description du produit

Description du produit

Support clamp for mounting pipes. Closed pipe seat at bottom. Fastening through knocking onto steel girders.

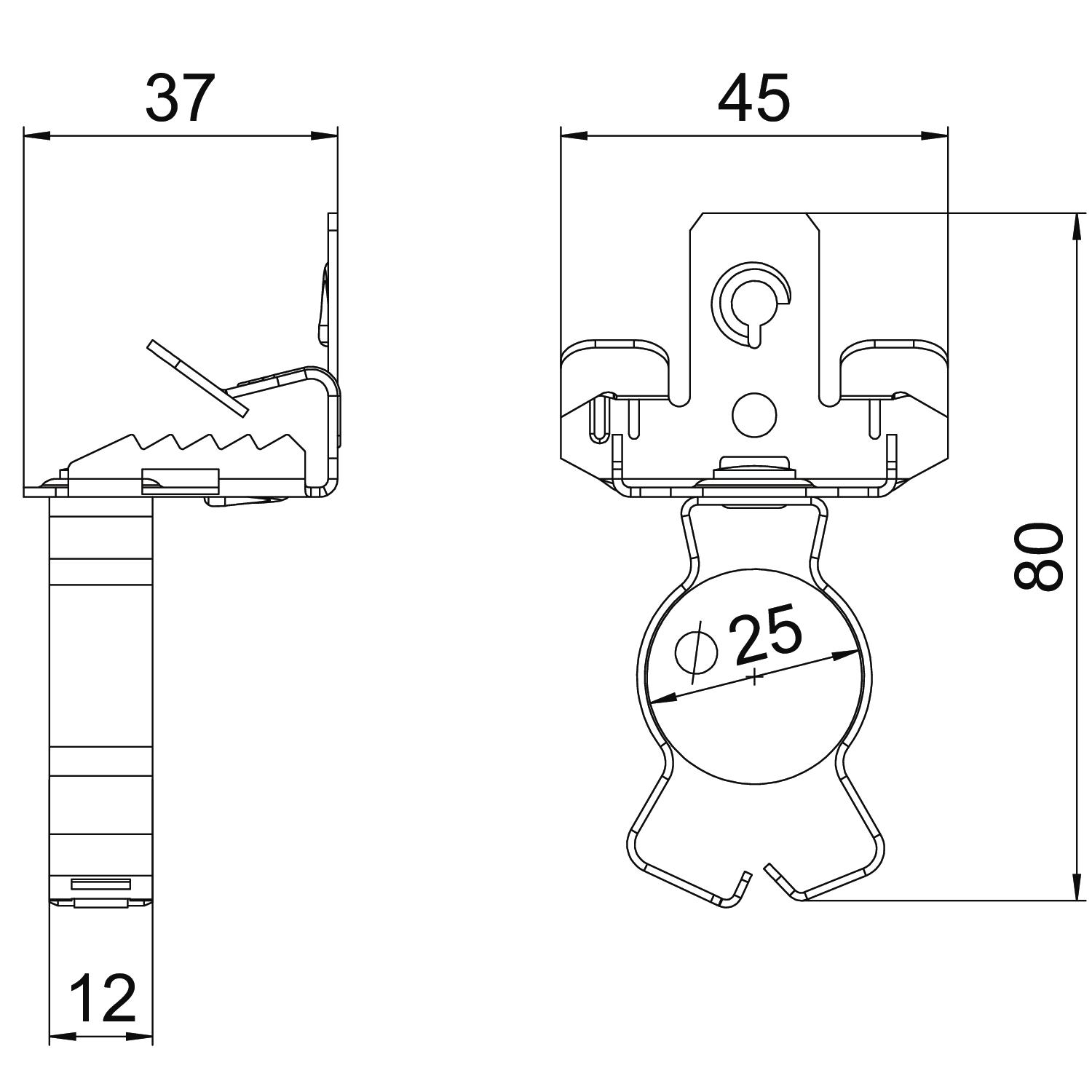

Caractéristiques techniques

À charnière	non
Charge de rupture	0,45 kN
Charnière ajustable	non
Cote D	25 mm
Cote L	80 mm
Diamètre de câbles/tubes min.	20 mm
Diamètre des câbles/tubes max.	25 mm
Dimension	3-7mm
Épaisseur de bride F max.	7 mm

Épaisseur de bride F min.	3 mm
Hauteur	37 mm
Largeur	45 mm
Longueur	81 mm
Matériau	Acier
Surface	Lamelle de zinc
Type de fixation	Bornes
Type/élément de raccordement	Tube/câble

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre de câbles/tubes min.	Diamètre des câbles/tubes max.	Cote L	Épaisseur de bride F min.	Épaisseur de bride F max.	Réf.	Quantité	Plus petite unité de vente
SCVPC 3-7 D25	81 mm	45 mm	37 mm	20 mm	25 mm	80 mm	3 mm	7 mm	1488621	Pièce	50 Pièce
SCVPC 3-7 D32	90 mm	45 mm	37 mm	30 mm	32 mm	90 mm	3 mm	7 mm	1488623	Pièce	50 Pièce
SCVPC 3-7 D40	103 mm	45 mm	37 mm	36 mm	40 mm	100 mm	3 mm	7 mm	1488625	Pièce	50 Pièce
SCVPC 7-13 D25	89 mm	45 mm	37 mm	20 mm	25 mm	87 mm	7 mm	13 mm	1488629	Pièce	50 Pièce
SCVPC 7-13 D32	97 mm	45 mm	37 mm	30 mm	32 mm	97 mm	7 mm	13 mm	1488631	Pièce	50 Pièce
SCVPC 7-13 D40	110 mm	45 mm	37 mm	36 mm	40 mm	107 mm	7 mm	13 mm	1488633	Pièce	50 Pièce
SCVPC 14-20 D25	92 mm	45 mm	36 mm	20 mm	25 mm	90 mm	14 mm	20 mm	1488637	Pièce	50 Pièce
SCVPC 14-20 D32	100 mm	45 mm	36 mm	30 mm	32 mm	100 mm	14 mm	20 mm	1488639	Pièce	50 Pièce
SCVPC 14-20 D40	113 mm	45 mm	36 mm	36 mm	40 mm	110 mm	14 mm	20 mm	1488641	Pièce	50 Pièce
