Solution système photovoltaïque type 2, 1000 V DC avec disjoncteur (32 A)
Réf. 5088660 | EAN 4012195981183
- Description du produit
-

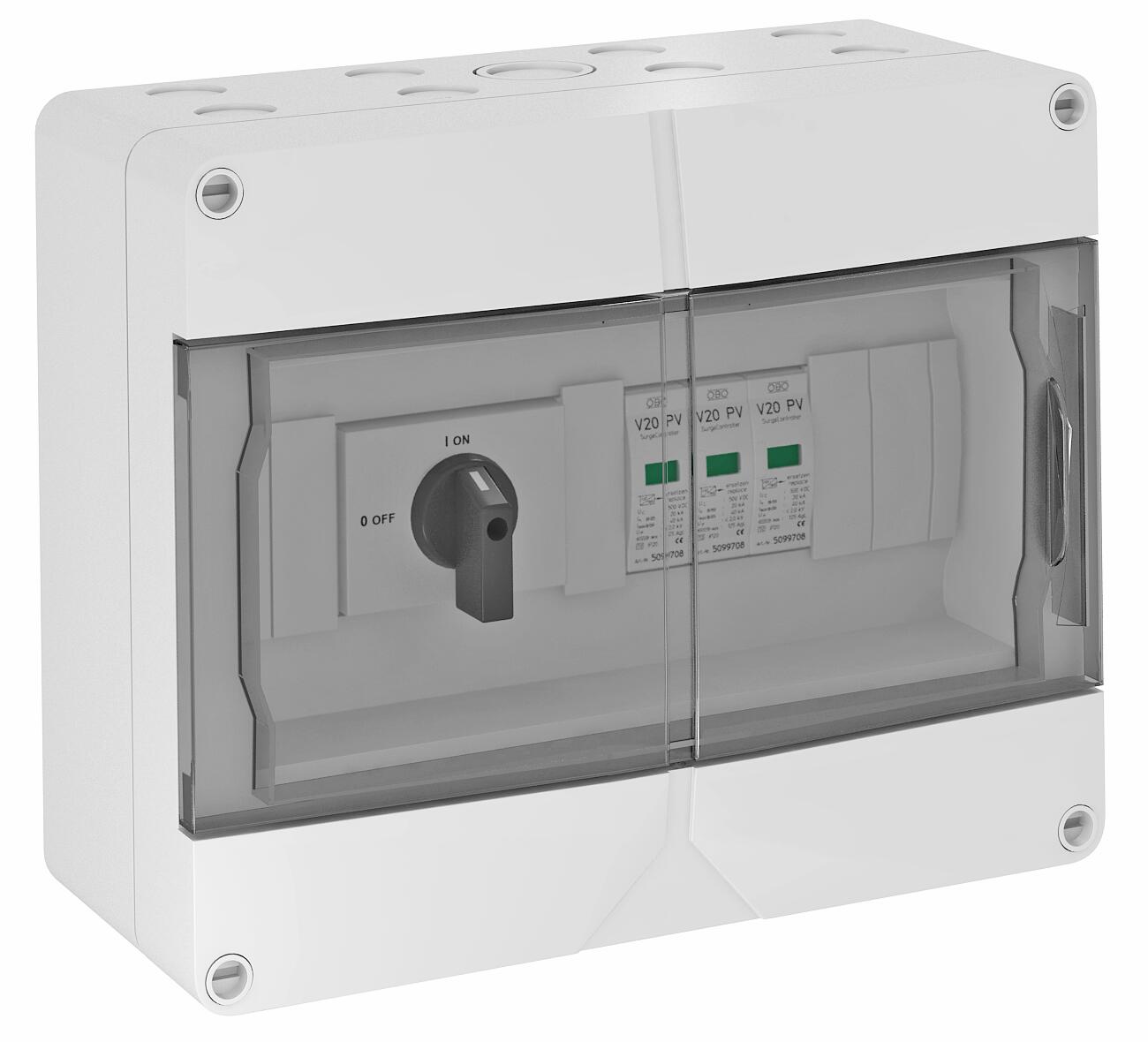

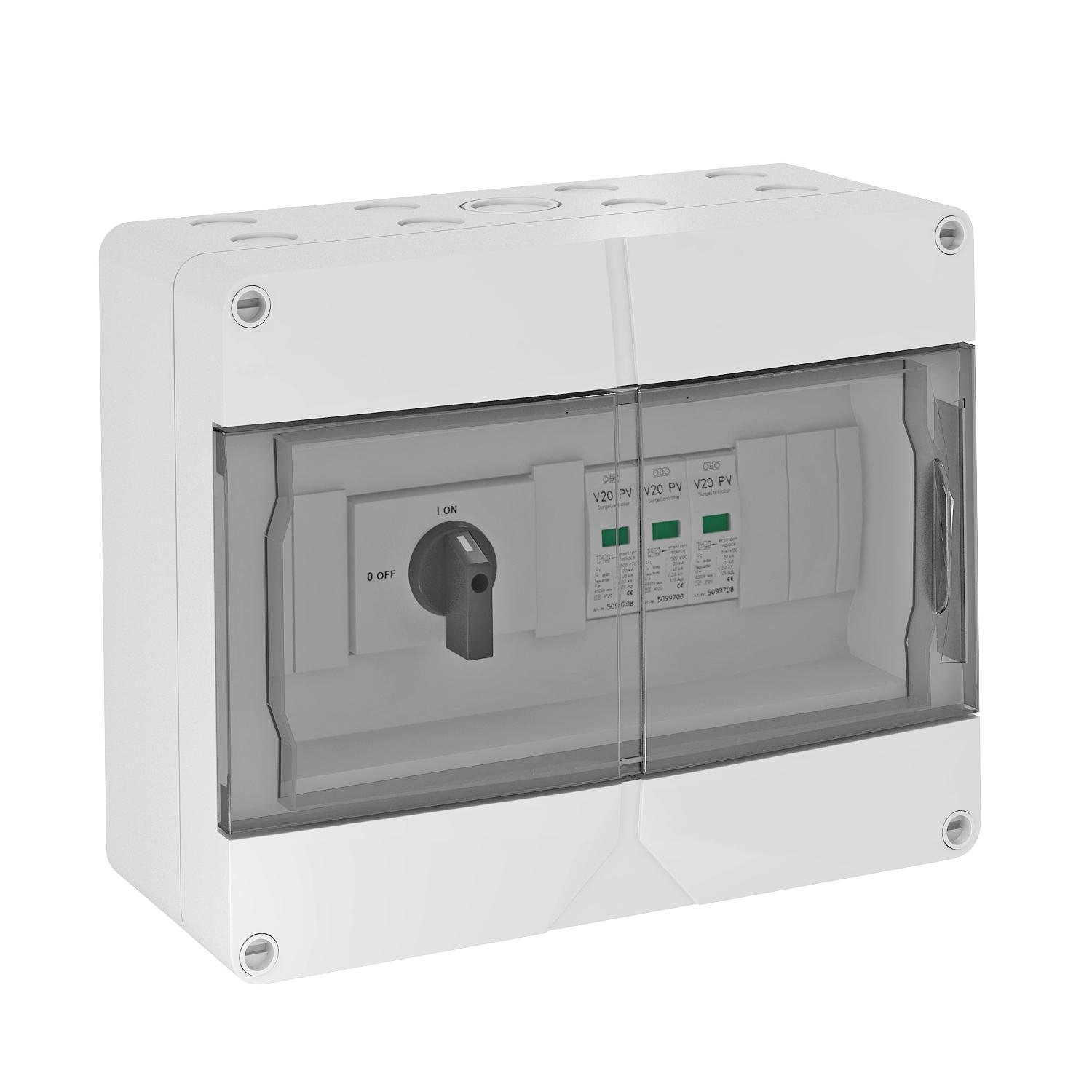

Description du produitCoffret de protection avec disjoncteur pour onduleur PV avec 1 tracker MPP
• Parafoudre à varistance, débrochable, avec dispositif de coupure, circuit en Y résistant aux défauts selon EN 50539-12
• Excellent niveau de protection DC : < 4,0 kV (Uoc max = 1 000 V DC avec V20-C/0-500PV)
• Disjoncteur (1 000 V ; 32 A) pour une coupure sûre du câble de chaîne DC
• Pour chaque protection, 1 bornes jusqu'à 6 mm² est déjà pré-installée dans le boîtier, jusqu'à 30 A DC par borne
• Prémonté dans un boîtier en polycarbonate (IP65), résistant aux UV pour une utilisation en extérieur, avec kit de presse-étoupes
Pour la protection DC de l'onduleur dans des installations photovoltaïques.
En cas de risque de condensation due au vent, à la glace, à la température ou au soleil, des mesures complémentaires peuvent être nécessaires !
-
- Caractéristiques techniques
-
Possibilités de raccordement

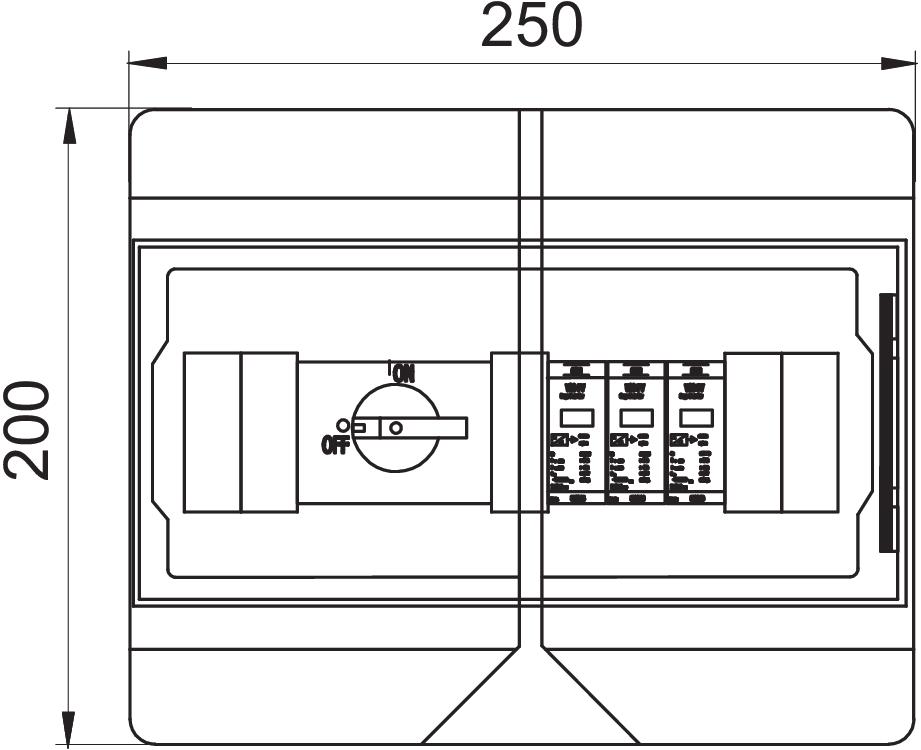

Anschlussart Generatoranschlusskasten Tension spring terminal Autre type de réseau non Avec interrupteur sectionneur équipé Oui Classe d'essais type 1 non Classe d'essais type 2 oui classe d'essais type 3 non Couleur gris clair; RAL 7035 Courant de décharge maximal (8/20 μs) 40 kA Courant de décharge nominal (8/20) 20 kA Dimension 1000V DC Entries per MPPT 1 Exits per MPPT 1 Fonction de contrôle Non Hauteur 200 mm Indice de protection IP65 Indice de protection code IK IK07 Largeur 250 mm Matériau du boîtier PC Max. courant de sortie 30 A Max. Courant d’entrée par chaîne 30 A Max. Tension d’entrée DC 1000 V Modèle Type 2 et disjoncteur CC Benedikt LS32-SMA-A4 Nombre d'entrées 1 Nombre d’entrées de câbles 16 Nombre d’entrées de chaîne 1 Number of MPPTs 1 Plage de températures d’utilisation max. 40 °C Plage de températures d’utilisation min. -25 °C Profondeur 122 mm Report d'alarme non Section de conducteur rigide (unifilaire/multifilaire) max. 6 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 0,5 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension max. permanente CC 1000 V Type d'entrée vissage Type de ligne pour appareils de protection contre les surtensions Câble d’énergie CC (PV) Type de montage prémonté dans le boîtier Type de réseau CC oui Type de réseau IT non Type de réseau TN non Type de réseau TN-C non Type de réseau TN-C-S non Type de réseau TN-S non Type de réseau TT non Type du réseau DC Type selon EN 61643-11 Type 2 ZPF 1→2 - Tous les types
