Solution système photovoltaïque type 1+2, 900 V DC avec disjoncteur (32 A)

Réf. 5088635 | EAN 4012195981176

5088635 / VG-BC DC-TS900
IP65
Description du produit

Description du produit

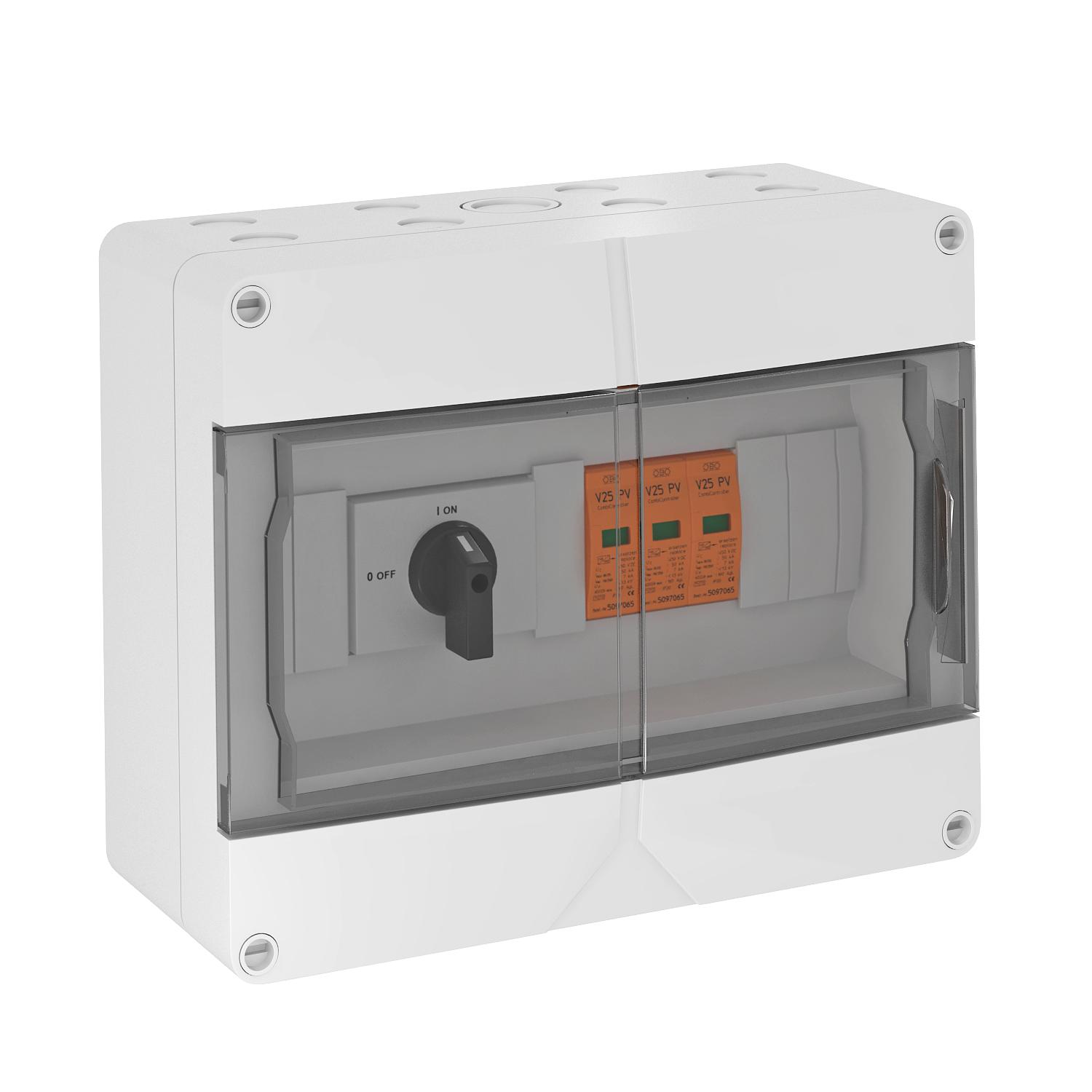

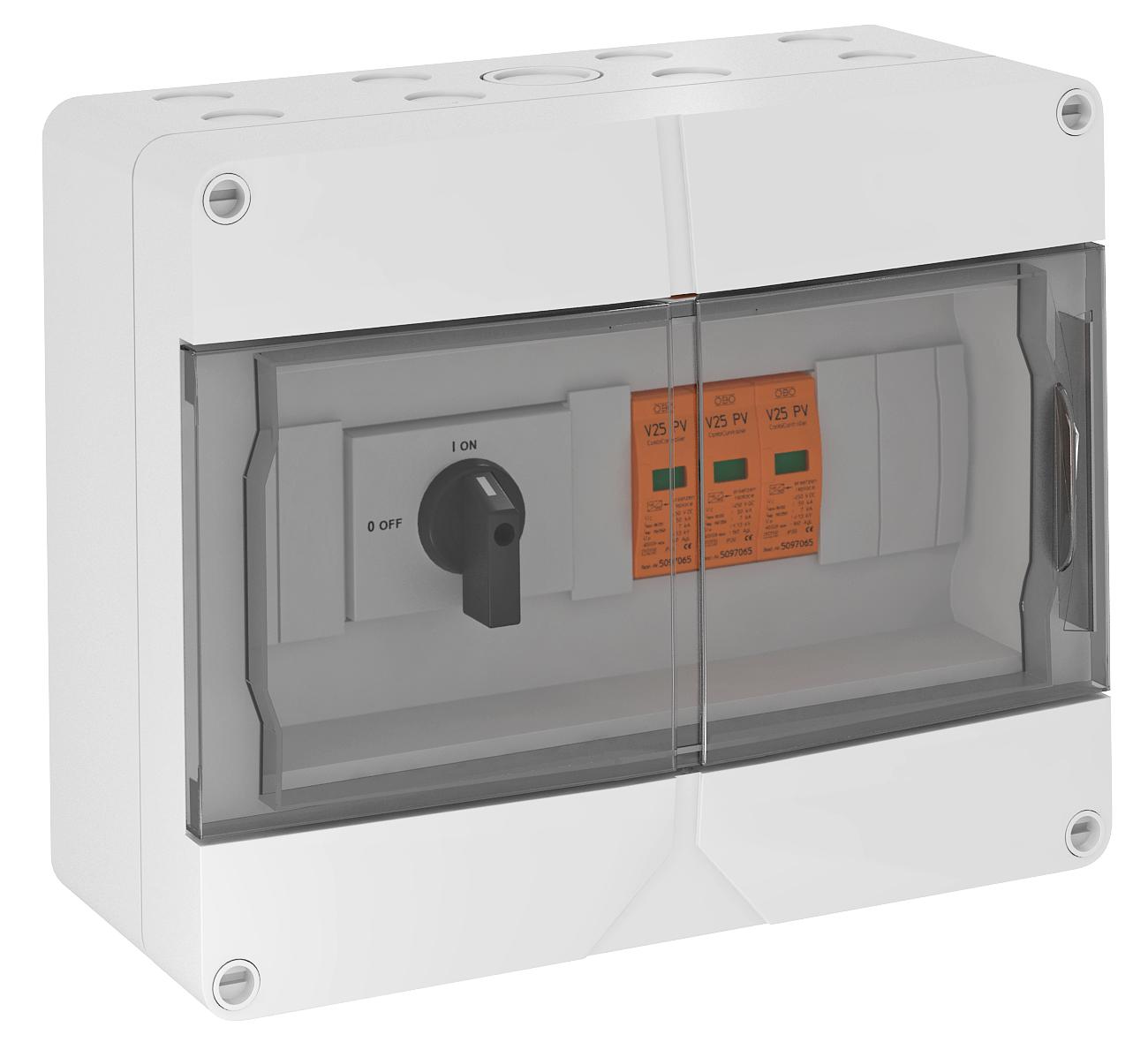

Coffret de protection avec disjoncteur pour onduleur PV avec 1 tracker MPP


• Parafoudre à varistance, débrochable, avec déconnecteur, circuit en Y résistant aux défauts selon EN 50539-12

• Excellent niveau de protection DC : < 3,0 kV (Uoc max = 900 V DC avec V25-B+C/0-450PV)

• Disjoncteur (1 000 V ; 32 A) pour une coupure sûre du câble de chaîne DC

• Pour chaque protection, 1 bornes jusqu'à 6 mm² est déjà pré-installée dans le boîtier, jusqu'à 30 A DC par borne

• Prémonté dans un boîtier en polycarbonate (IP65), résistant aux UV pour une utilisation en extérieur, avec kit de presse-étoupes



Pour la protection DC de l'onduleur dans des installations photovoltaïques.

En cas de risque de condensation due au vent, à la glace, à la température ou au soleil, des mesures complémentaires peuvent être nécessaires !
  • Garantie 5 ans
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Protection combinée de type 1 et type 2
  • Passage de ZPF 0 jusqu'à 2
  • Expertise électrotechnique de l'installation
Caractéristiques techniques

Possibilités de raccordement

Anschlussart Generatoranschlusskasten Tension spring terminal
Autre type de réseau non
Avec interrupteur sectionneur équipé Oui
Calibre de fusible maximum 160 A
Classe d'essais type 1 oui
Classe d'essais type 2 oui
classe d'essais type 3 non
Couleur gris clair; RAL 7035
Coupe-feu non
Courant de choc de décharge (10/350 μs) 7 kA
Courant de décharge maximal (8/20 μs) 50 kA
Courant de décharge nominal (8/20) 30 kA
Dimension 900V DC
Entries per MPPT 1
Exits per MPPT 1
Fonction de contrôle Non
Hauteur 200 mm
Indice de protection IP65
Indice de protection code IK IK07
Largeur 250 mm
Matériau du boîtier PC
Max. courant de sortie 30 A
Max. Courant d’entrée par chaîne 30 A
Max. Tension d’entrée DC 900 V
Modèle Type 1+2 et disjoncteur CC Benedikt LS32-SMA-A4
Nombre d'entrées 1
Nombre d’entrées de câbles 16
Nombre d’entrées de chaîne 1
Number of MPPTs 1
Plage de températures d’utilisation max. 40 °C
Plage de températures d’utilisation min. -25 °C
Profondeur 122 mm
Protection max contre les surintensités côté réseau 160
Report d'alarme non
Section de conducteur rigide (unifilaire/multifilaire) max. 6 mm²
Section de conducteur rigide (unifilaire/multifilaire) min. 0,5 mm²
Signalisation sur l'appareil optique
SPD selon CEI 61643-1 classe I+II
Température de service max. 80 °C
Température de service min. -40 °C
Temps de réponse <25 ns
Tension max. permanente CC 900
Type d'entrée vissage
Type de ligne pour appareils de protection contre les surtensions Câble d’énergie CC (PV)
Type de montage prémonté dans le boîtier
Type de réseau CC oui
Type de réseau IT non
Type de réseau TN non
Type de réseau TN-C non
Type de réseau TN-C-S non
Type de réseau TN-S non
Type de réseau TT non
Type du réseau DC
Type selon EN 61643-11 Type 1+2
ZPF 0→2
Tous les types

Tous les types

Type Indice de protection Réf. Quantité Plus petite unité de vente
VG-BC DC-TS900 IP65 5088635
1 Pièce
