Solution complète boîtier de sol GES4
Réf. 7427460 | EAN 4012196149087
- Description du produit
-

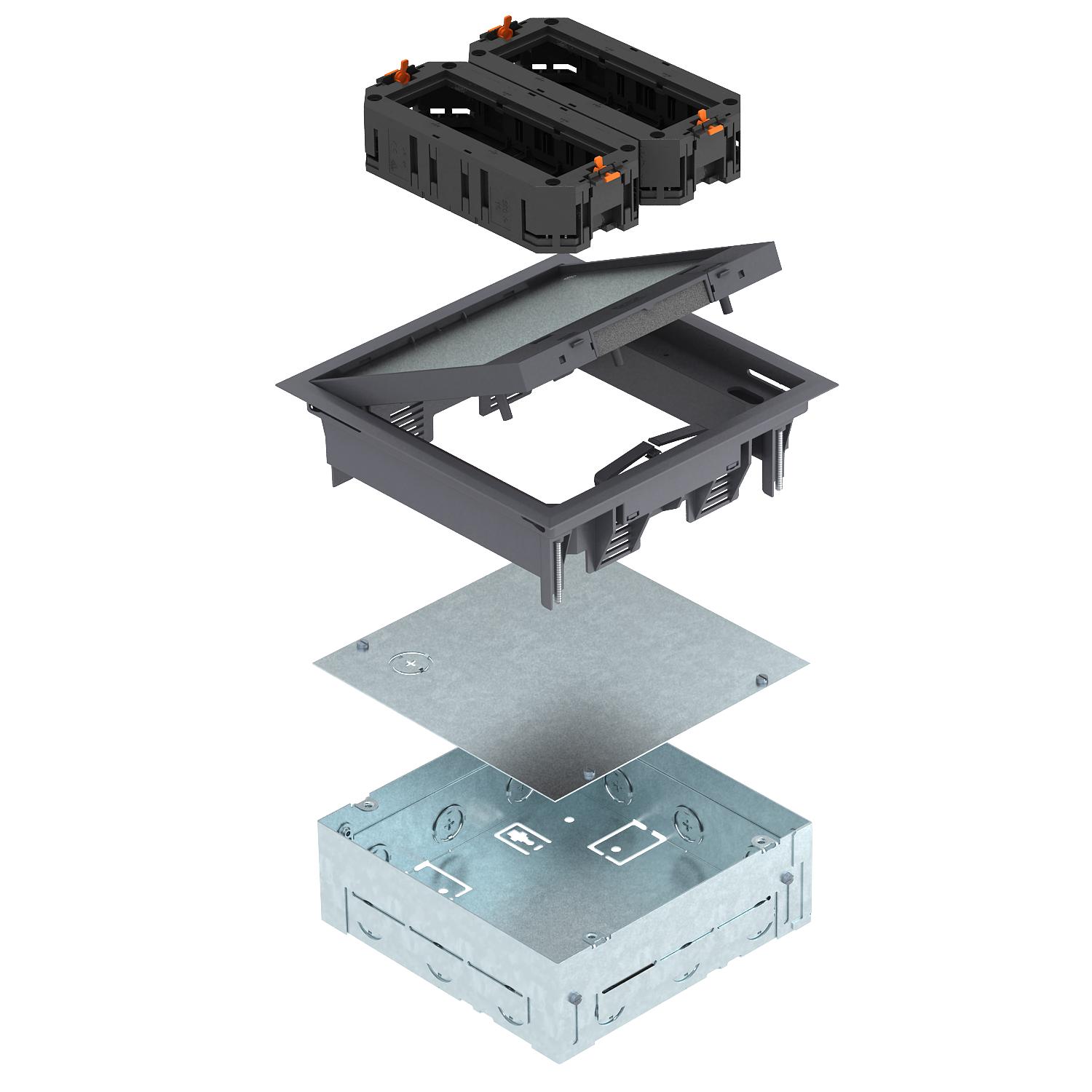

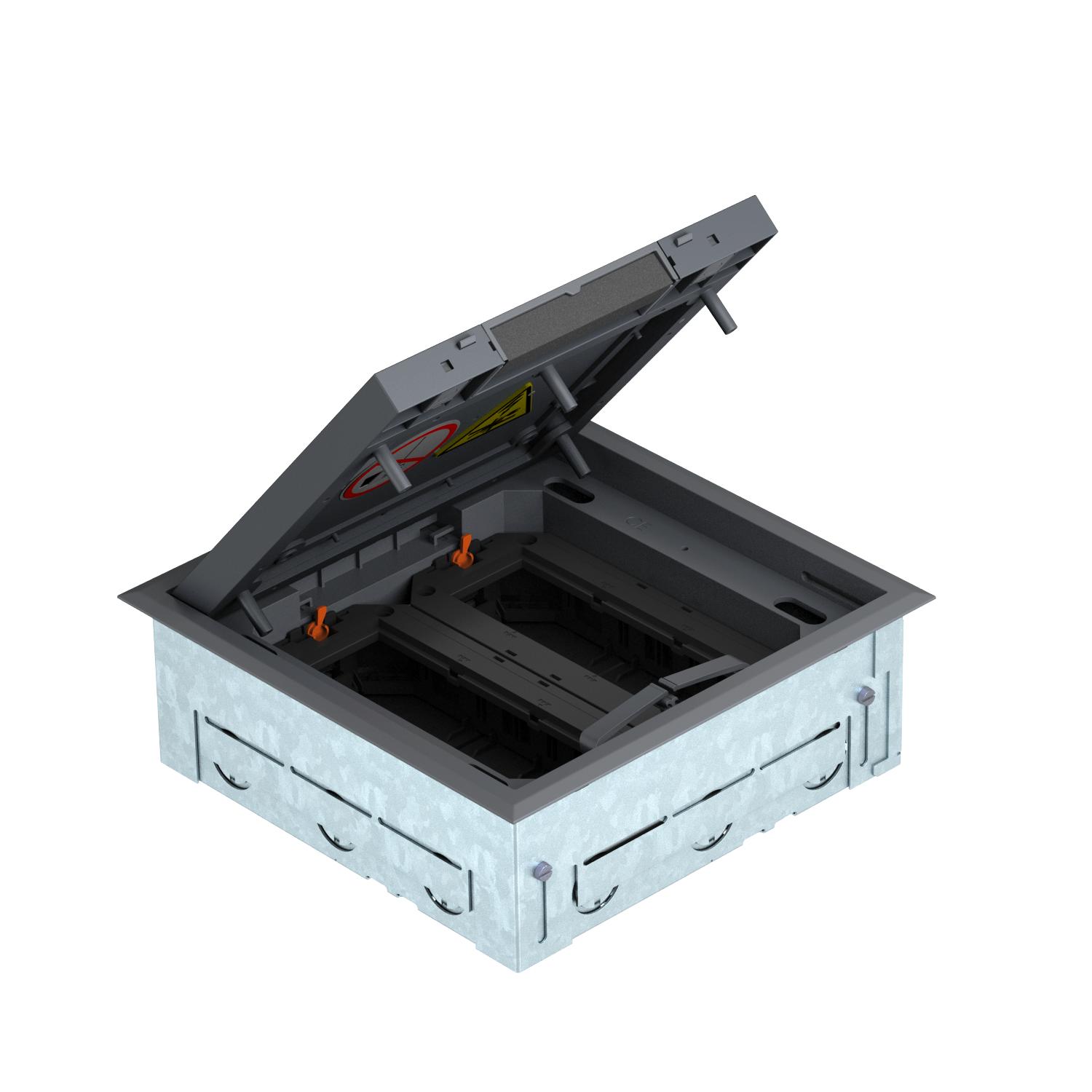

Description du produitUnité de montage carrée avec sortie de cordon destinée à être utilisée dans des chapes et planchers creux nettoyés à sec en intérieur, comprenant un boîtier de montage et un boîtier de sol GES4-2 (couleur gris fer ; RAL 7011) avec deux supports universels. Boîtier de montage avec ouvertures d'insertion prédécoupées pour tubes d'installation (M25), réglage sur le rebord supérieur de la chape. Le boîtier de montage est livré fermé avec un couvercle plein. L'unité de montage d'appareillages avec boîtier de sol peut être inséré dans l'ouverture d'installation résultante après les travaux de chape. Évidement dans le couvercle rabattable du boîtier de sol 3, 5, 8 ou 10 mm.
La profondeur d'encastrement minimale est de 72 mm revêtement de sol incl., la plage de réglage + 30 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques

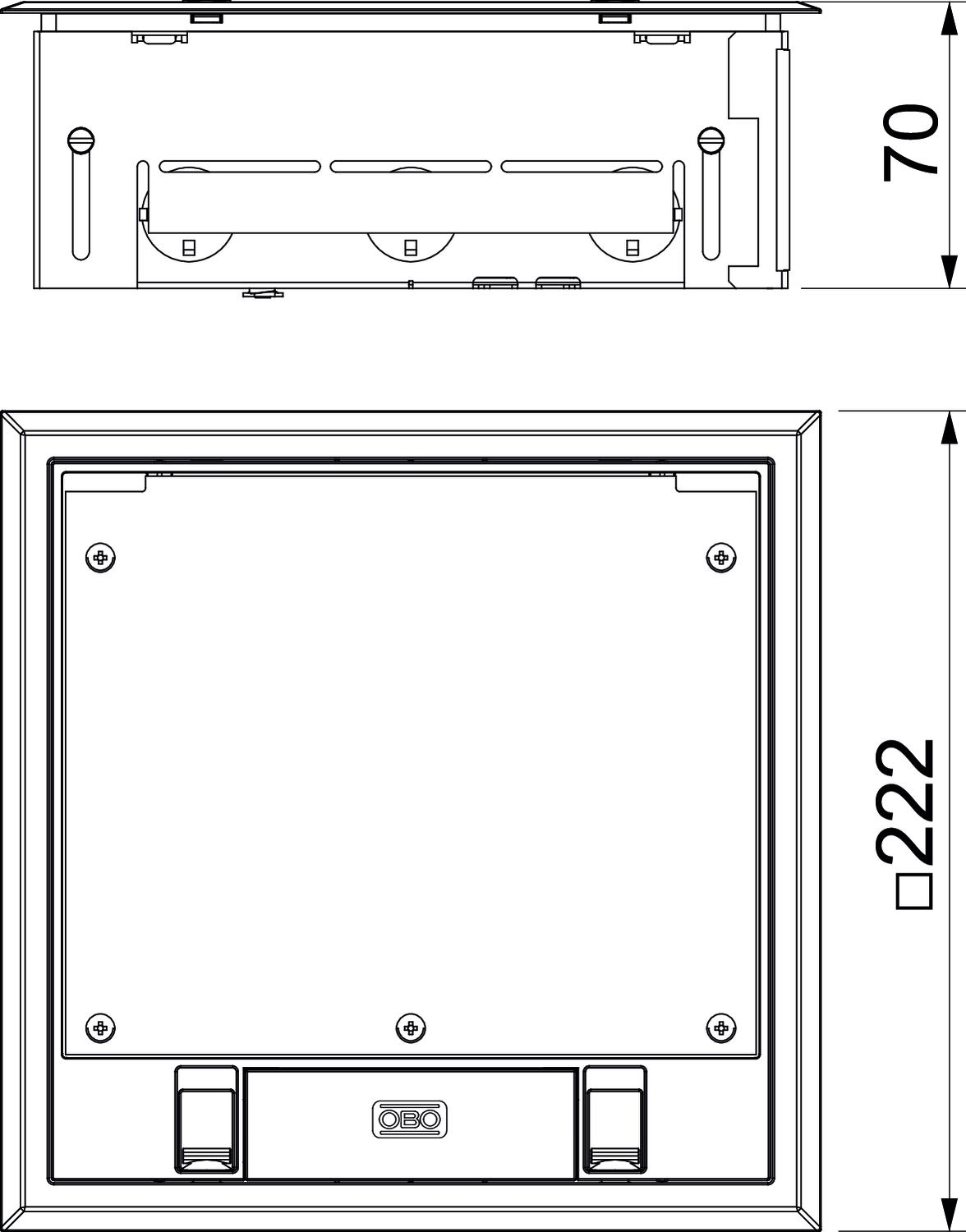

Couleur gris fer ; RAL 7011 Dimension 222x222x140 Épaisseur du revêtement de sol 5 mm Hauteur de chape max. 100 mm Hauteur de chape min. 80 mm Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK08 Largeur 205 mm Longueur 205 mm Matériau Polyamide Mécanisme d'ouverture poussoir Modèle Sortie de câble Sortie de cordon pivotante Profondeur de montage 80 mm Type du système d'encastrement UT3 - Tous les types
- Téléchargements
-
Fiche technique UD GES4-2 7011 / 7427460 , 0.20MB , pdfDéclaration de conformité UE UD GES4-2 7011 / 7427460 , 0.17MB , pdf
