Socle CombiController V50
morepic-1 morepic-2 video-1

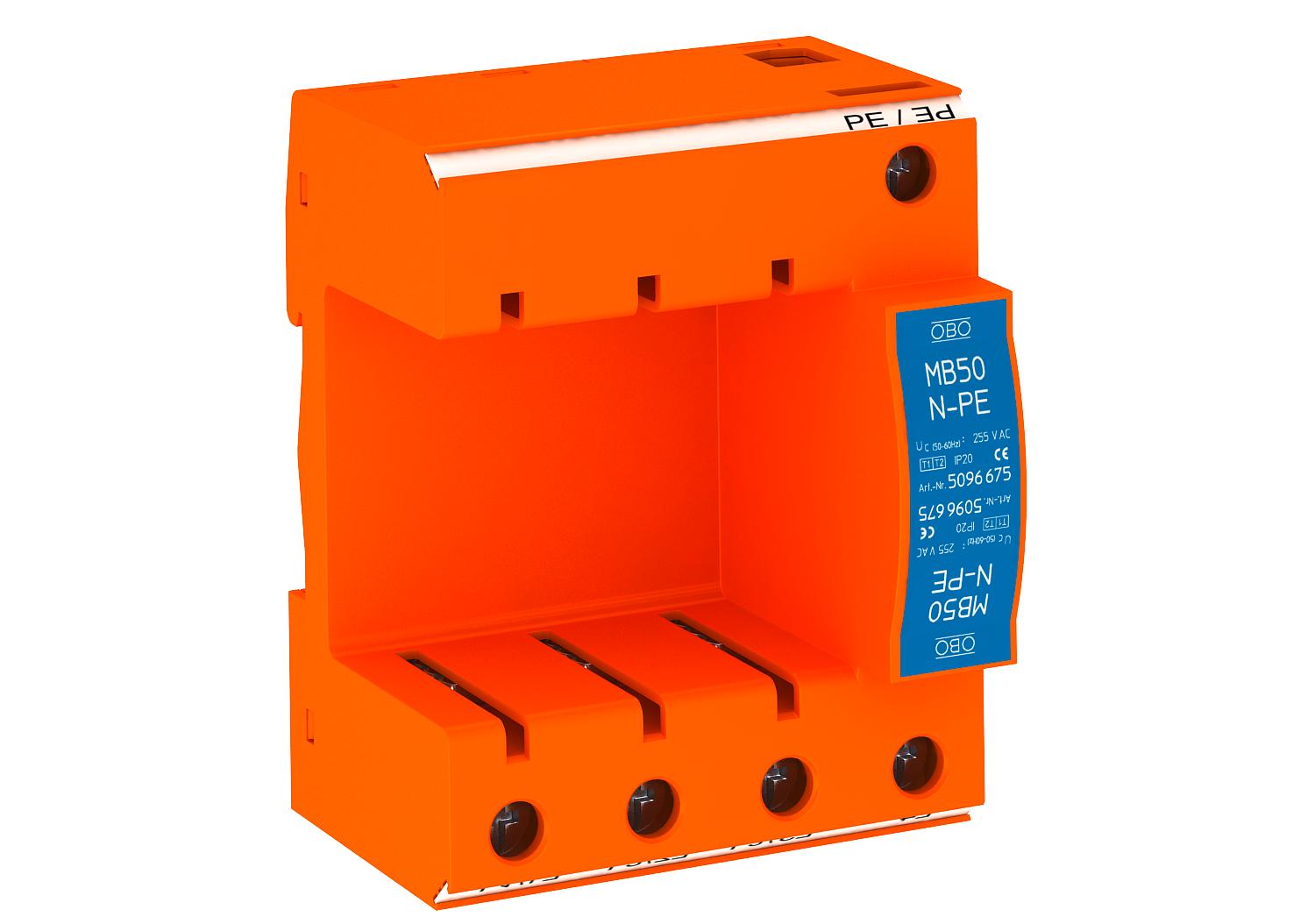

Socle CombiController V50

Réf. 5096675 | EAN 4012195425144

Description du produit
Description du produit
Socle pour V 50-B+C, parafoudre combiné, parafoudre et parasurtenseur de type 1+2

• Compatible avec V 25-B+C, V 20-C et V 10-C
• Prémonté et prêt à raccorder
• Bornes multifonctionnelles pour le raccordement confortable avec des appareillages en série
• Les cartouches peuvent pivoter à 180 degrés
• Circuit de protection 3+1 pour systèmes de réseau TN-S et TT

Application : liaison équipotentielle de protection contre la foudre dans les bâtiments également dotés d'une protection extérieure contre la foudre des classes III et IV et dans les boîtiers de distribution courants.
Socle
  • Garantie 5 ans
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • EurAsian Conformity
  • Protection combinée de type 1 et type 2
  • Passage de ZPF 0 jusqu'à 2
Caractéristiques techniques

Caractéristiques techniques

Autre type de réseau non
Calibre de fusible maximum 125 A
Coupe-feu non
Courant de décharge maximal (8/20 μs) 50 kA
Courant de décharge maximal (8/20 µs) [total] 50 kA
Courant de décharge nominal (8/20 μs) [N-PE] 50 kA
Courant de foudre (10/350) [total] 50 kA

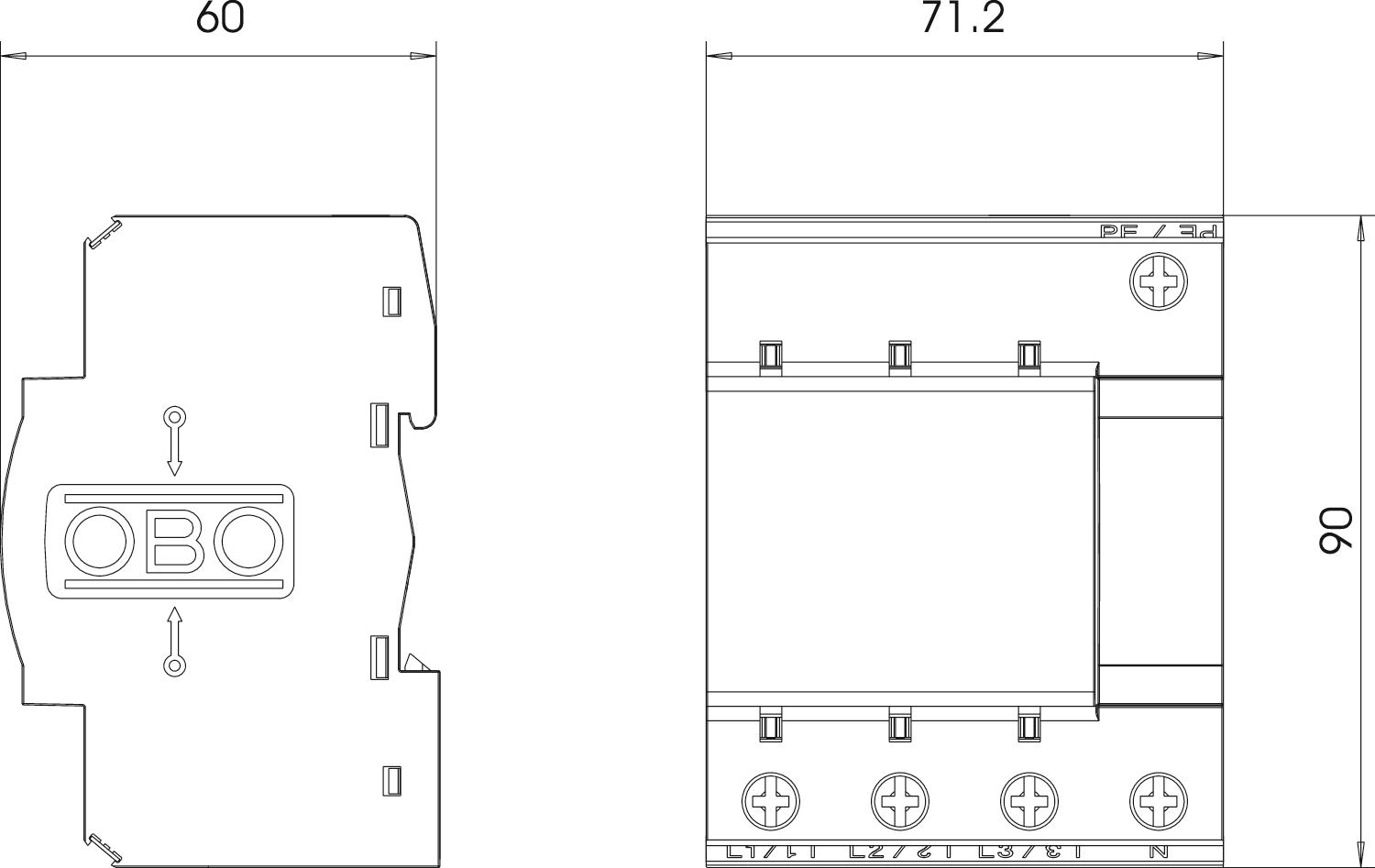

Dimension 3+NPE
fusible de puissance intégré non
Indice de protection IP20
Modèle 3+NPE socle
Modèle 3+N/PE
Niveau de protection [L-N] ≤1,3
Nombre de pôles 3
Protection max contre les surintensités côté réseau 125
Report d'alarme non
Section de conducteur flexible (à fils de faible diamètre) min. 25 mm²
Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm²
Section de conducteur rigide (unifilaire/multifilaire) min. 2,5 mm²
Signalisation sur l'appareil optique
SPD selon CEI 61643-1 classe I+II
Température de service max. 80 °C
Température de service min. -40 °C
Temps de réponse <25 ns
Tension continue max. (N-PE) 255 V
Tension max. permanente CA 280 V
Tension nominale CA (50 / 60 Hz) 230 V
Type de montage Rail DIN 35 mm
Type de réseau CC non
Type de réseau IT non
Type de réseau TN oui
Type de réseau TN-C oui
Type de réseau TN-C-S oui
Type de réseau TN-S oui
Type de réseau TT oui
Type du réseau autres
Type selon EN 61643-11 Type 1+2
ZPF 0→2
Tous les types

Tous les types

Type Réf. Quantité Plus petite unité de vente
MB 50-3+NPE 5096675
1 Pièce
Téléchargements

Télécharger

Télécharger
Télécharger

Déclaration de conformité UE MB 50-3+NPE / 5096675 , 0.04MB , pdf
Télécharger

Télécharger
Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
