Screw-in support clamp, with pipe seat

Réf. / Type

Longueur	31 mm

Largeur

Hauteur

Diamètre de câbles/tubes min.

Diamètre des câbles/tubes max.

Épaisseur de bride F min.	2 mm

Épaisseur de bride F max.	16 mm

Charge de rupture	0,45 kN

Description du produit

Description du produit

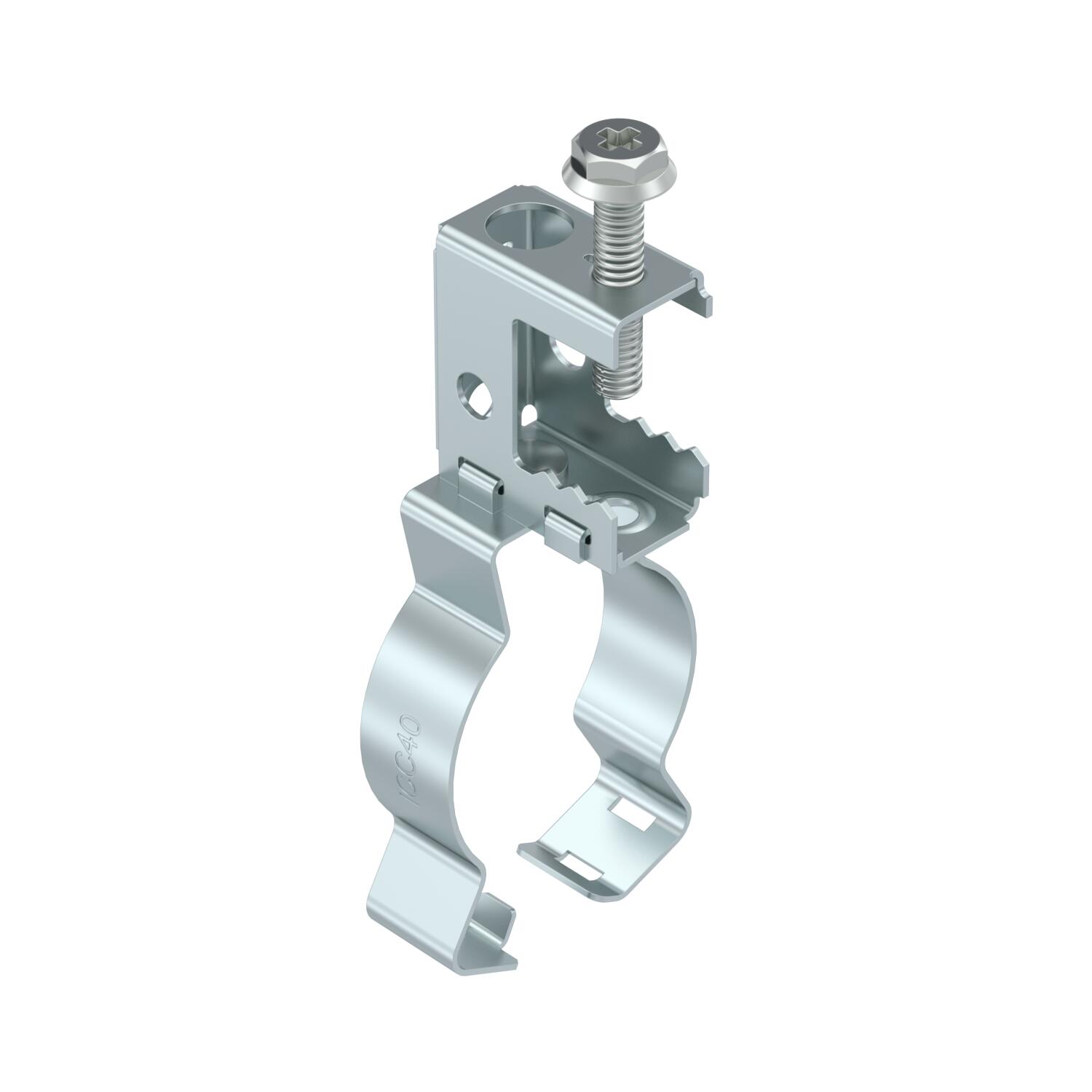

Screw-in support clamp for mounting pipes and cables. Closed pipe seat at bottom. Fastening on steel girders by screwing on.

Caractéristiques techniques

À charnière	oui
Charge de rupture	0,45 kN
Charnière ajustable	non

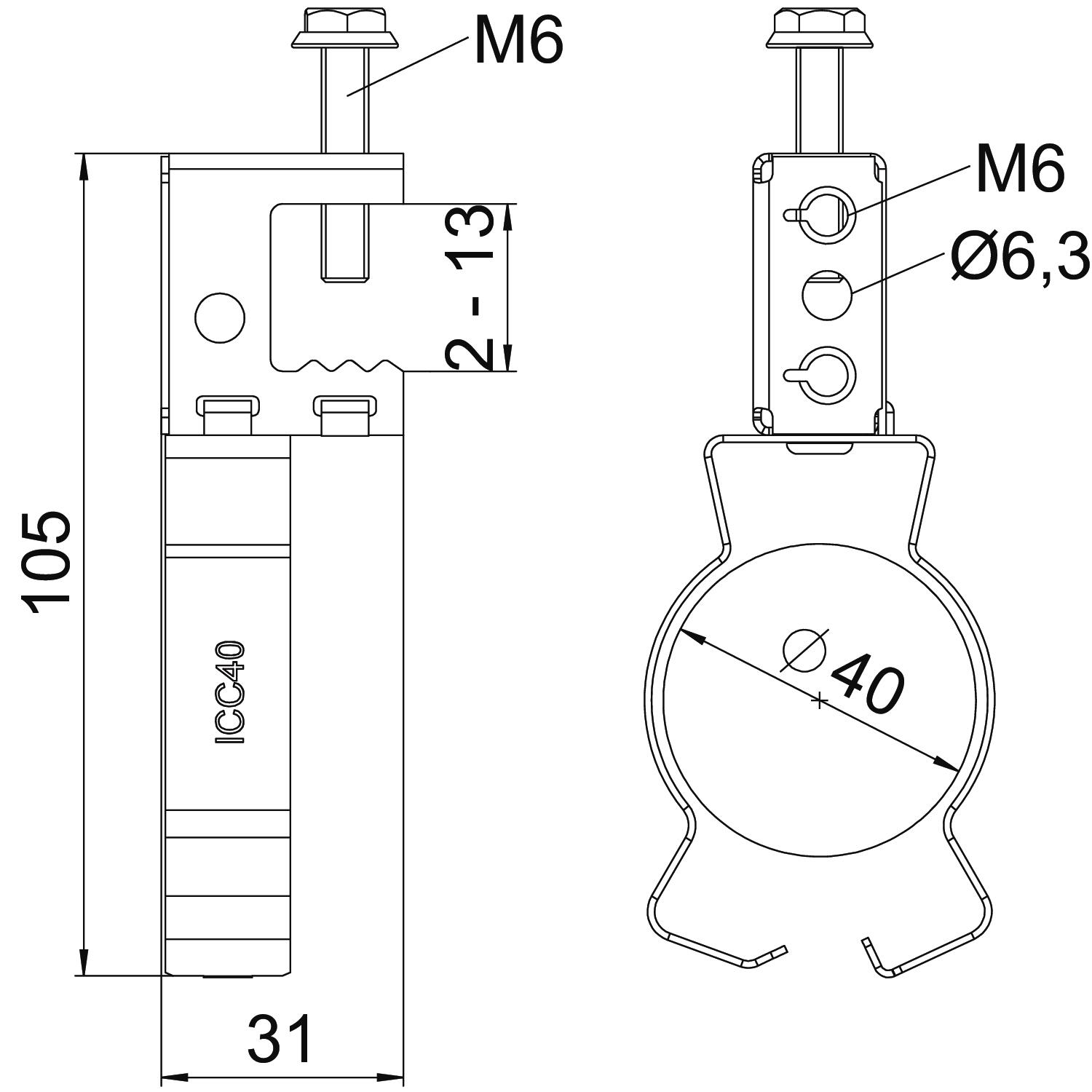

Cote D	40 mm
Diamètre de câbles/tubes min.	36 mm
Diamètre des câbles/tubes max.	40 mm
Dimension	2-13mm
Dimension H	105 mm
Épaisseur de bride F max.	16 mm

Épaisseur de bride F min.	2 mm
Hauteur	105 mm
Largeur	44 mm
Longueur	31 mm
Matériau	Acier
Surface	Lamelle de zinc
Type de fixation	Bornes
Type/élément de raccordement	Tube/câble

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre de câbles/tubes min.	Diamètre des câbles/tubes max.	Épaisseur de bride F min.	Épaisseur de bride F max.	Charge de rupture	Réf.	Quantité	Plus petite unité de vente
SKS 213 D20/25	31 mm	40 mm	84 mm	20 mm	25 mm	2 mm	16 mm	0,45 kN	1488591	Pièce	50 Pièce
SKS 213 D32	31 mm	39 mm	93 mm	30 mm	32 mm	2 mm	16 mm	0,45 kN	1488593	Pièce	50 Pièce
SKS 213 D40	31 mm	44 mm	105 mm	36 mm	40 mm	2 mm	16 mm	0,45 kN	1488595	Pièce	50 Pièce
