Rondelle large G 20 | 5,3 | 1,2 | M5

morepic-1

morepic-2

Rondelle large G

Réf. 3403041 | EAN 4012195867975

Réf. / Type

Dimension d min.

Cote d

Dimension h

Filetage

Description du produit

Description du produit

Rondelle plate large.

Caractéristiques techniques

Dimensions

Cote d	5,3 mm
Dimension	M5,Ø20mm
Dimension d max.	20 mm
Dimension d min.	20 mm
Dimension h	1,2 mm

Épaisseur de tôle	0,05 in
Épaisseur du matériau	1,2 mm
Filetage	M5
Matériau	Acier
Surface	galvanisé

Tous les types

Tous les types

Type	Dimension d min.	Cote d	Dimension h	Filetage	Réf.	Quantité	Plus petite unité de vente
WS M4 G15 G	15 mm	4,3 mm	1,2 mm	M4	3403025	Pièce	100 Pièce
WS M5 G20 G	20 mm	5,3 mm	1,2 mm	M5	3403041	Pièce	100 Pièce
WS M6 G20 G	20 mm	6,4 mm	1,25 mm	M6	3403076	Pièce	100 Pièce
WS M6 G25 G	25 mm	6,4 mm	1,2 mm	M6	3403084	Pièce	100 Pièce
WS M8 G20 G	20 mm	8,4 mm	1,25 mm	M8	3403122	Pièce	100 Pièce
WS M8 G25 G	25 mm	8,4 mm	1,2 mm	M8	3403130	Pièce	100 Pièce
WS M10 G30 G	30 mm	10,5 mm	1,5 mm	M10	3403165	Pièce	100 Pièce

Téléchargements

Fiche technique WS M5 G20 G / 3403041 , 0.10MB , pdf

Catalogue Fastening materials , 19.78MB , pdf

Déclaration de conformité UE WS M5 G20 G / 3403041 , 0.06MB , pdf

Télécharger

REACH Déclaration de conformité WS M5 G20 G / 3403041 , 0.12MB , pdf

Télécharger

RoHS Déclaration de conformité WS M5 G20 G / 3403041 , 0.12MB , pdf

Télécharger

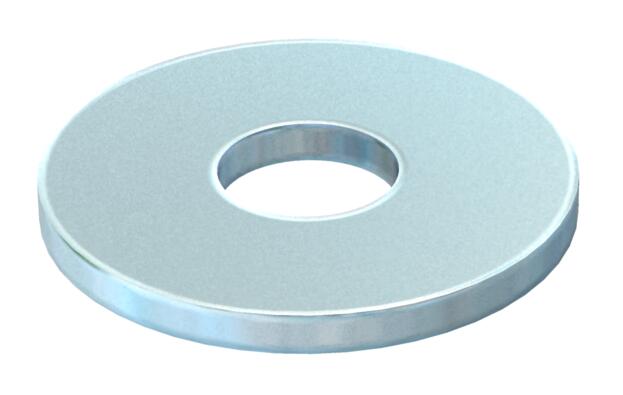

Graphique de produit WS M5 G20 G / 3403041, 16.90 kB, jpg

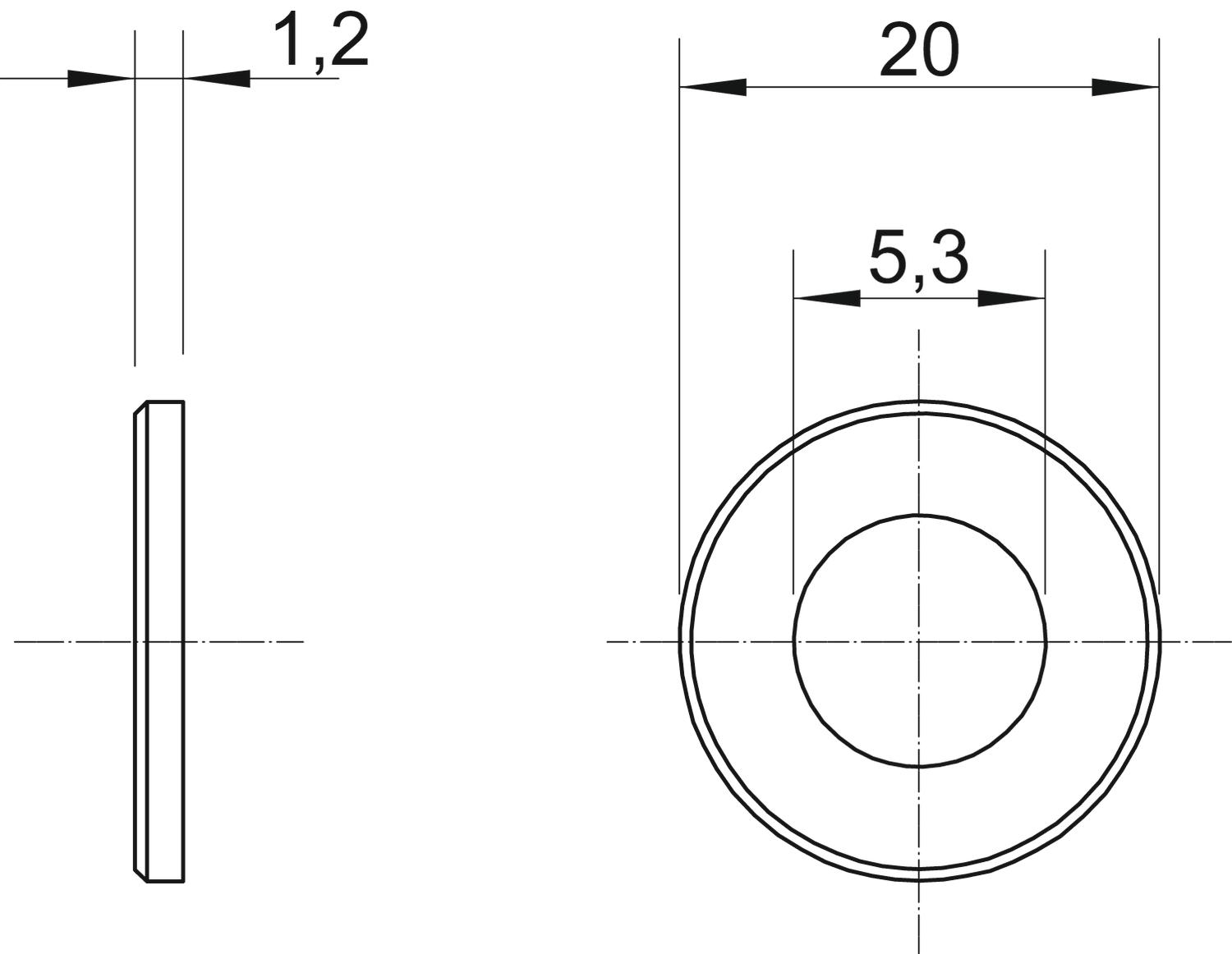

Plan d'encombrement WS M5 G20 G / 3403041, 61.95 kB, jpg

WS M5 G20 G / 3403041
