Rondelle éventail DIN 6798 G 15 | 8,4 | 2,4 | M8

morepic-1

morepic-2

Rondelle éventail DIN 6798 G

Réf. 3404080 | EAN 4012195301691

Réf. / Type

Dimension d min.

Cote d

Dimension h

Filetage

Description du produit

Description du produit

Rondelle éventail selon la norme DIN 6798, forme A.

Caractéristiques techniques

Dimensions

Cote d	8,4 mm
Diamètre	15 mm
Diamètre extérieur	15 mm
Diamètre intérieur	0,33 mm
Dimension	M8
Dimension d max.	15 mm
Dimension d min.	15 mm
Dimension h	2,4 mm

épaisseur	2,4 mm
Épaisseur de tôle	0,09 in
Filetage	M8
Hauteur	2,4 mm
Matériau	Acier
Modèle disque de sécurité	denture extérieure ouverte
Surface	galvanisé

Tous les types

Tous les types

Type	Dimension d min.	Cote d	Dimension h	Filetage	Réf.	Quantité	Plus petite unité de vente
SWS M5 G	10 mm	5,3 mm	1,8 mm	M5	3404056	Pièce	100 Pièce
SWS M6 G	11 mm	6,4 mm	2,1 mm	M6	3404064	Pièce	100 Pièce
SWS M8 G	15 mm	8,4 mm	2,4 mm	M8	3404080	Pièce	100 Pièce
SWS M10 G	18 mm	10,5 mm	2,7 mm	M10	3404102	Pièce	100 Pièce
SWS M12 G	20,5 mm	13 mm	3 mm	M12	3404129	Pièce	100 Pièce

Téléchargements

Fiche technique SWS M8 G / 3404080 , 0.11MB , pdf

Catalogue Fastening materials , 19.78MB , pdf

Déclaration de conformité SWS M8 G / 3404080 , 0.06MB , pdf

Télécharger

REACH Déclaration de conformité SWS M8 G / 3404080 , 0.12MB , pdf

Télécharger

RoHS Déclaration de conformité SWS M8 G / 3404080 , 0.12MB , pdf

Télécharger

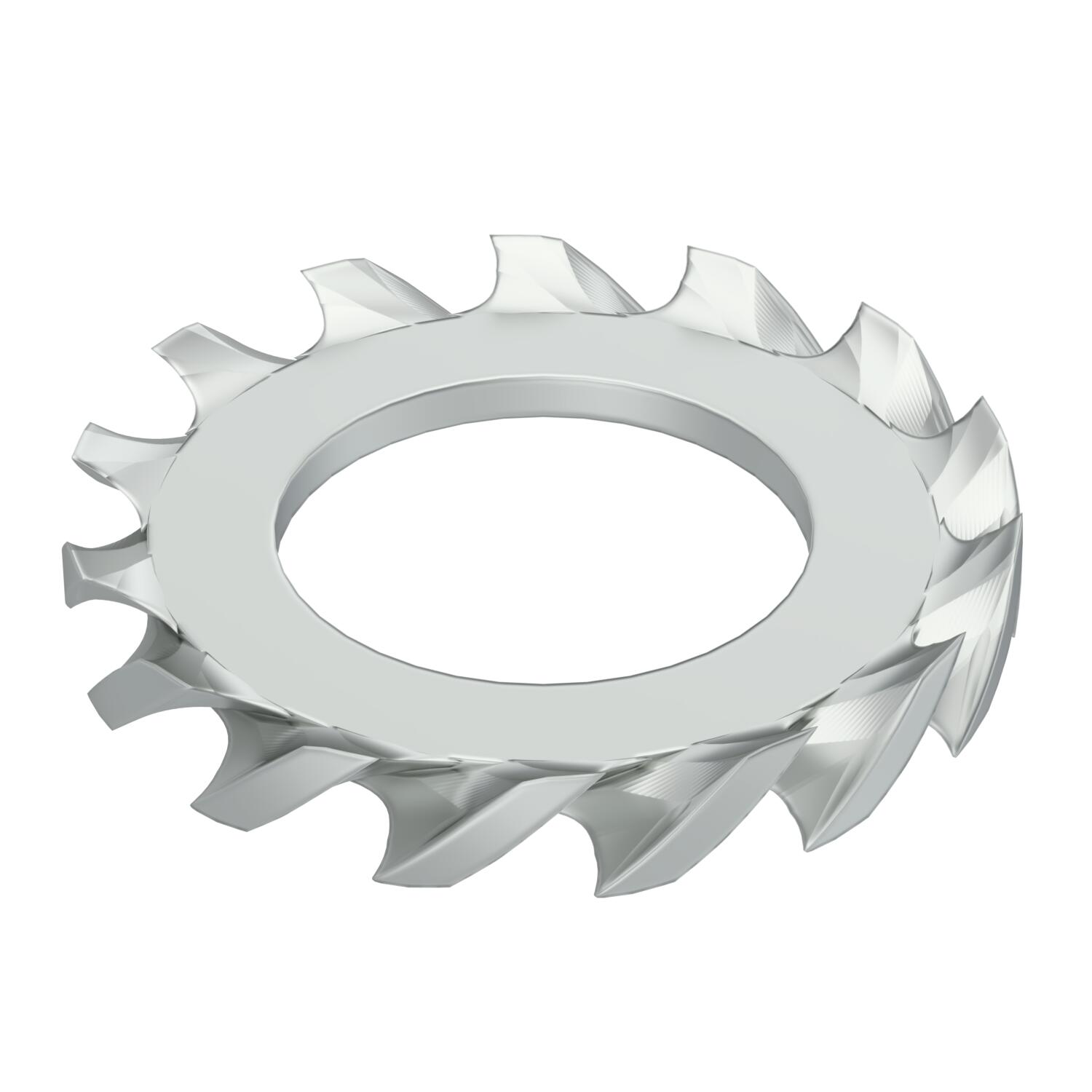

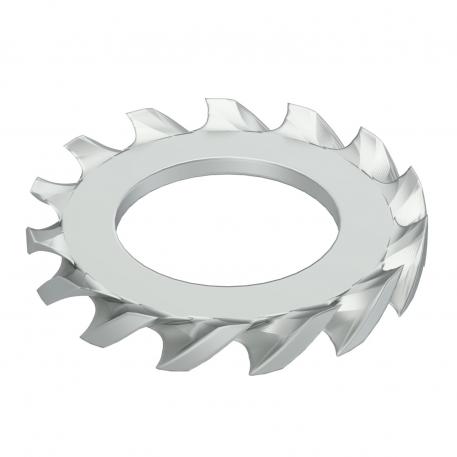

Graphique de produit SWS M8 G / 3404080, 12.75 kB, jpg

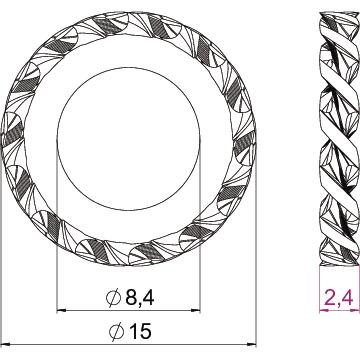

Plan d'encombrement SWS M8 G / 3404080, 81.56 kB, jpg

SWS M8 G / 3404080
