Rondelle éventail DIN 6798 A4 15 | 8,4 | 2,4 | M8

morepic-1

morepic-2

Rondelle éventail DIN 6798 A4

Réf. 3404377 | EAN 4012196095513

Réf. / Type

Dimension d min.

Cote d

Dimension h

Filetage

Description du produit

Description du produit

Rondelle éventail selon la norme DIN 6798, forme A.

Caractéristiques techniques

Dimensions

Cote d	8,4 mm
Diamètre	15 mm
Diamètre extérieur	15 mm
Diamètre intérieur	8,4 mm
Dimension	M8
Dimension d max.	15 mm
Dimension d min.	15 mm

Dimension h	2,4 mm
épaisseur	2,4 mm
Filetage	M8
Hauteur	2,4 mm
Matériau	Acier inoxydable
Modèle disque de sécurité	denture extérieure ouverte
Surface	nu, traité

Tous les types

Tous les types

Type	Dimension d min.	Cote d	Dimension h	Filetage	Réf.	Quantité	Plus petite unité de vente
SWS M6 A4	11 mm	6,4 mm	2,1 mm	M6	3404372	Pièce	100 Pièce
SWS M8 A4	15 mm	8,4 mm	2,4 mm	M8	3404377	Pièce	100 Pièce
SWS M10 A4	18 mm	10,5 mm	2,7 mm	M10	3404381	Pièce	100 Pièce
SWS M12 A4	20,5 mm	13 mm	3 mm	M12	3404385	Pièce	100 Pièce

Téléchargements

Fiche technique SWS M8 A4 / 3404377 , 0.18MB , pdf

Catalogue Fastening materials , 19.78MB , pdf

Graphique de produit SWS M8 A4 / 3404377, 59.47 kB, jpg

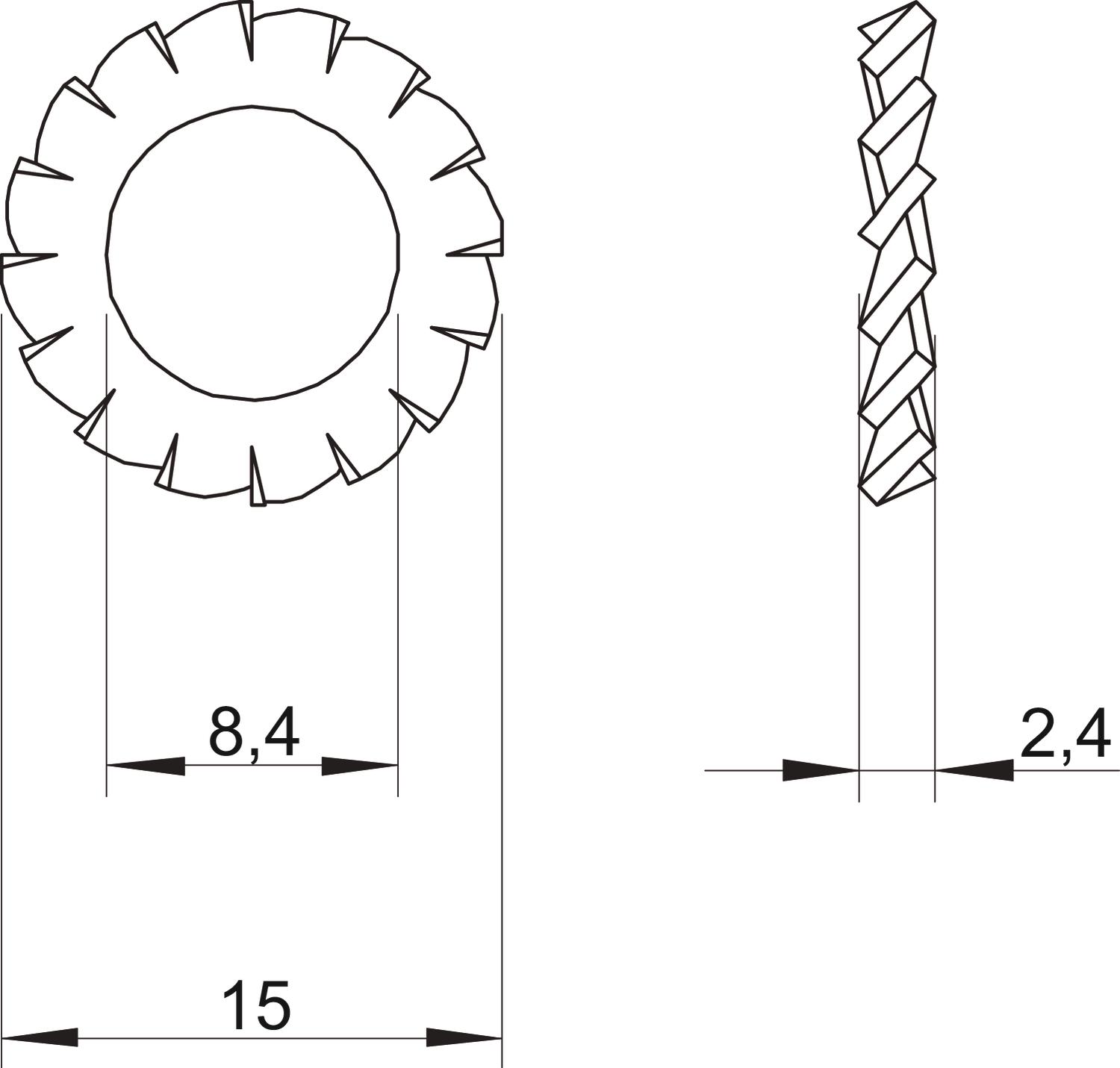

Plan d'encombrement SWS M8 A4 / 3404377, 81.56 kB, jpg

SWS M8 A4 / 3404377
