Rondelle A4 20 | | 10,5 | 2 | M10

morepic-1

morepic-2

Rondelle A4

Réf. 3402322 | EAN 4012195618089

Réf. / Type

Dimension d min.

Cote d

Dimension h

Filetage

Description du produit

Description du produit

Rondelle plate selon la norme DIN 125, forme A, à usage universel.

Caractéristiques techniques

Dimensions

Cote d	10,5 mm
Diamètre	20 mm
Diamètre du trou	10,5 mm
Diamètre extérieur	20 mm
Diamètre intérieur	10,5 mm
Dimension	M10
Dimension d min.	20 mm

Dimension h	2 mm
En forme de facettes	non
Épaisseur du matériau	2 mm
Filetage	M10
Forme de l'orifice	rond
Matériau	Acier inoxydable
Surface	nu, traité

Tous les types

Tous les types

Type	Dimension d min.	Cote d	Dimension h	Filetage	Réf.	Quantité	Plus petite unité de vente
WS M6 D12 A4	12 mm	6,4 mm	1,6 mm	M6	3402306	Pièce	100 Pièce
WS M8 D16 A4	16 mm	8,4 mm	1,6 mm	M8	3402314	Pièce	100 Pièce
WS M10 D20 A4	20 mm	10,5 mm	2 mm	M10	3402322	Pièce	100 Pièce
WS M12 D24 A4	24 mm	13 mm	2,5 mm	M12	3402345	Pièce	100 Pièce

Téléchargements

Fiche technique WS M10 D20 A4 / 3402322 , 0.16MB , pdf

Catalogue Fastening materials , 19.78MB , pdf

Déclaration de conformité WS M10 D20 A4 / 3402322 , 0.06MB , pdf

Télécharger

Graphique de produit WS M10 D20 A4 / 3402322, 14.98 kB, jpg

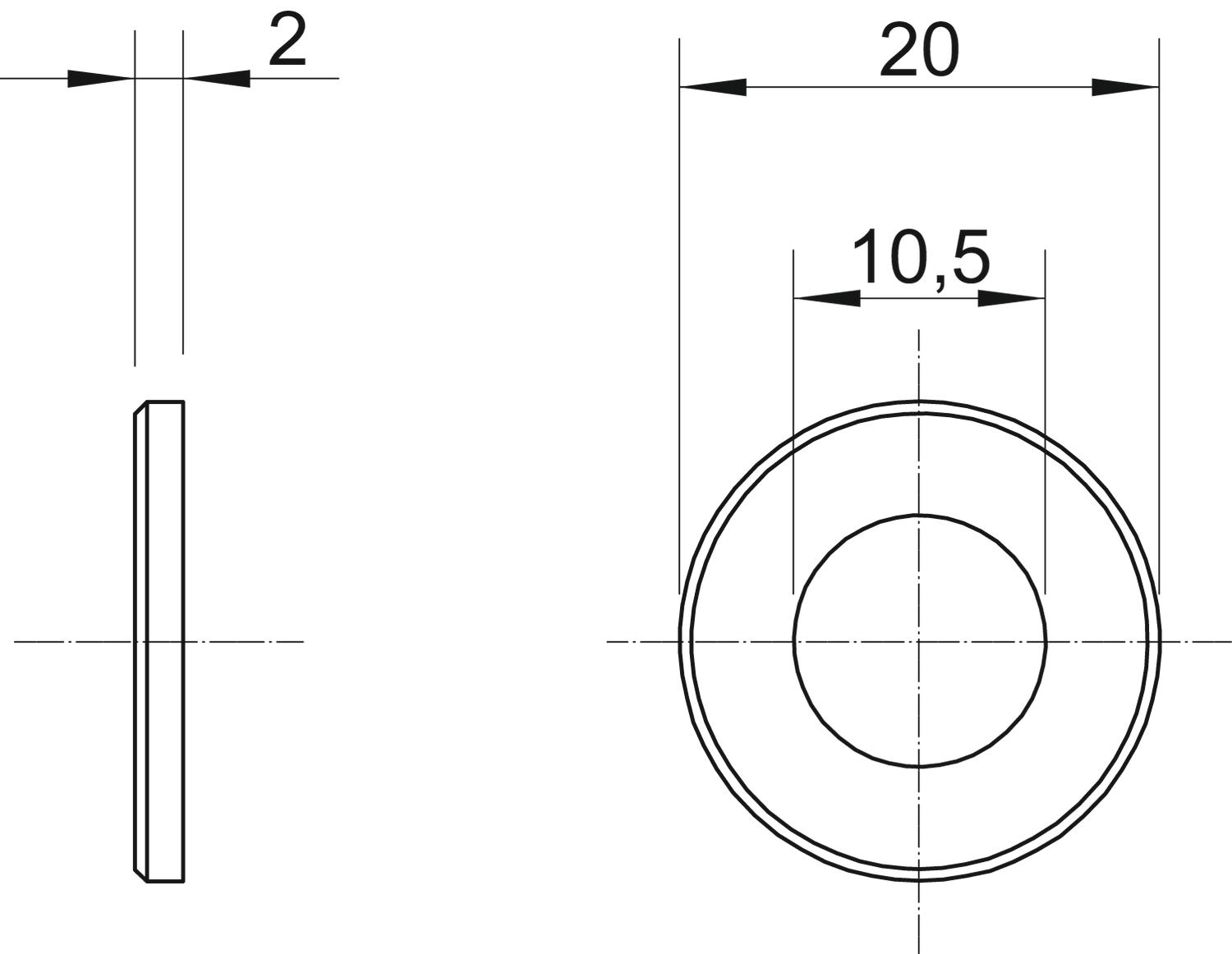

Plan d'encombrement WS M10 D20 A4 / 3402322, 61.83 kB, jpg

WS M10 D20 A4 / 3402322
