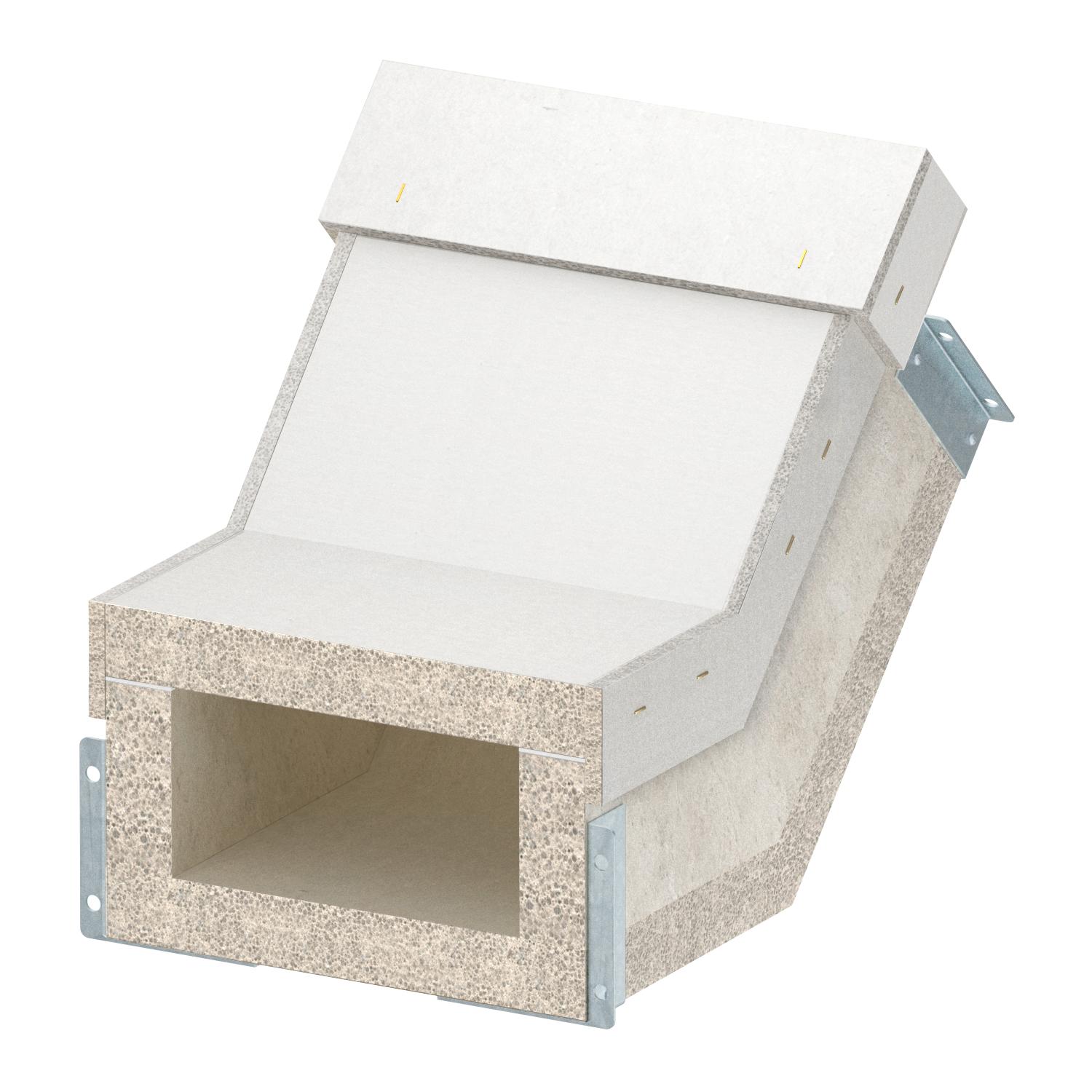

Rising vertical bend for PYROLINE® Con S BSKH09-K1021 fire protection duct
Réf. 7215656 | EAN 4012197308780
- Description du produit
-
Description du produit
Les conduits en fibres de verre et béton léger, qui supportent une exposition au feu sur les quatre faces, peuvent être montées sur les systèmes de montage OBO ; elles offrent ainsi une très grande flexibilité pour l'installation dans les voies d'évacuation et les issues de secours (conduit selon DIN 4102 partie 11) ou pour le maintien en fonction (selon DIN 4102 partie 12). Il est ainsi possible de contourner de manière élégante les obstacles constitués par d'autres installations comme le chauffage, la ventilation et les sanitaires.
Le montage au plafond s'effectue aisément au moyen de pendards en U et d'une console ou d'un profilé transversal en U suspendu au moyen de tiges filetées. Le conduit OBO BSKH est simplement posé librement. Des éclisses d'assemblage prêtes à installer permettent un assemblage rapide des éléments de conduit sur site, et les couvercles simplement posés permettent une inspection et un câblage ultérieur rapides.
-
- Caractéristiques techniques
-
Caractéristiques techniques

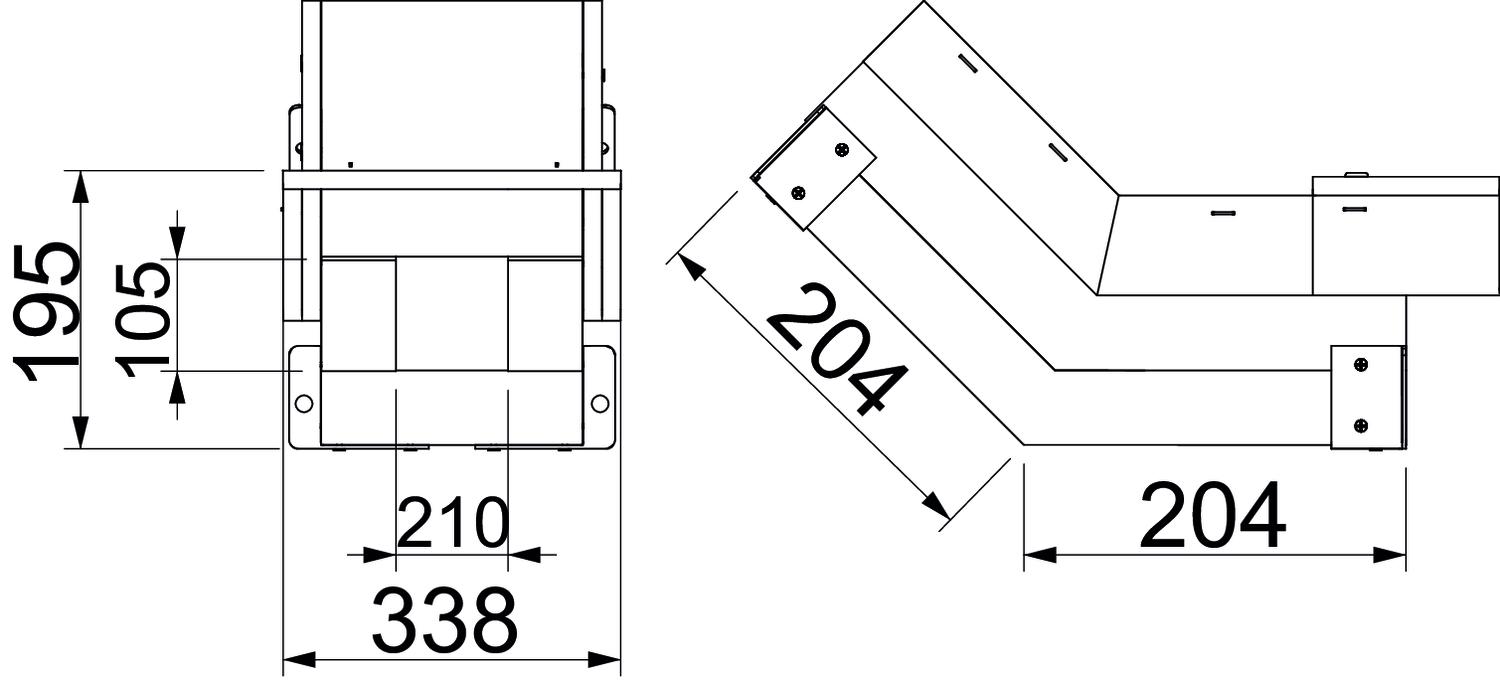

Angle de coude 45 ° Avec perforation non Classe de résistance au feu E - sécurité de fonctionnement 30 Classe de résistance au feu I - conduit d'installation 90 Cote B 338 mm Cote b 210 mm Cote L 227 mm Couleur gris Dimension 105x210 Dimension H 195 mm Dimension h 105 mm Fixation du couvercle desserrer Gaine sans Largeur 338 mm Matériau Béton léger à base de fibres de verre Matériau de l'isolant Béton léger à base de fibres de verre Nombre de faces résistantes aux flammes 4 Séparateurs possibles oui - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BSKH09-VS1021 / 7215656 , 0.28MB , pdfCatalogue Brandschutzkanäle , 8.99MB , pdfInstructions de montage Instructions de montage du conduit coupe-feu PYROLINE® Con BSK , 15.07MB , pdfFiche de données de sécurité Fiche technique de sécurité Conduit coupe-feu PYROLINE® Con , 2.00MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
