Rising vertical bend for PYROLINE® Con S BSKH09-K0506 fire protection duct 188 | 60 | 140 | 50 | 204
morepic-1 morepic-2

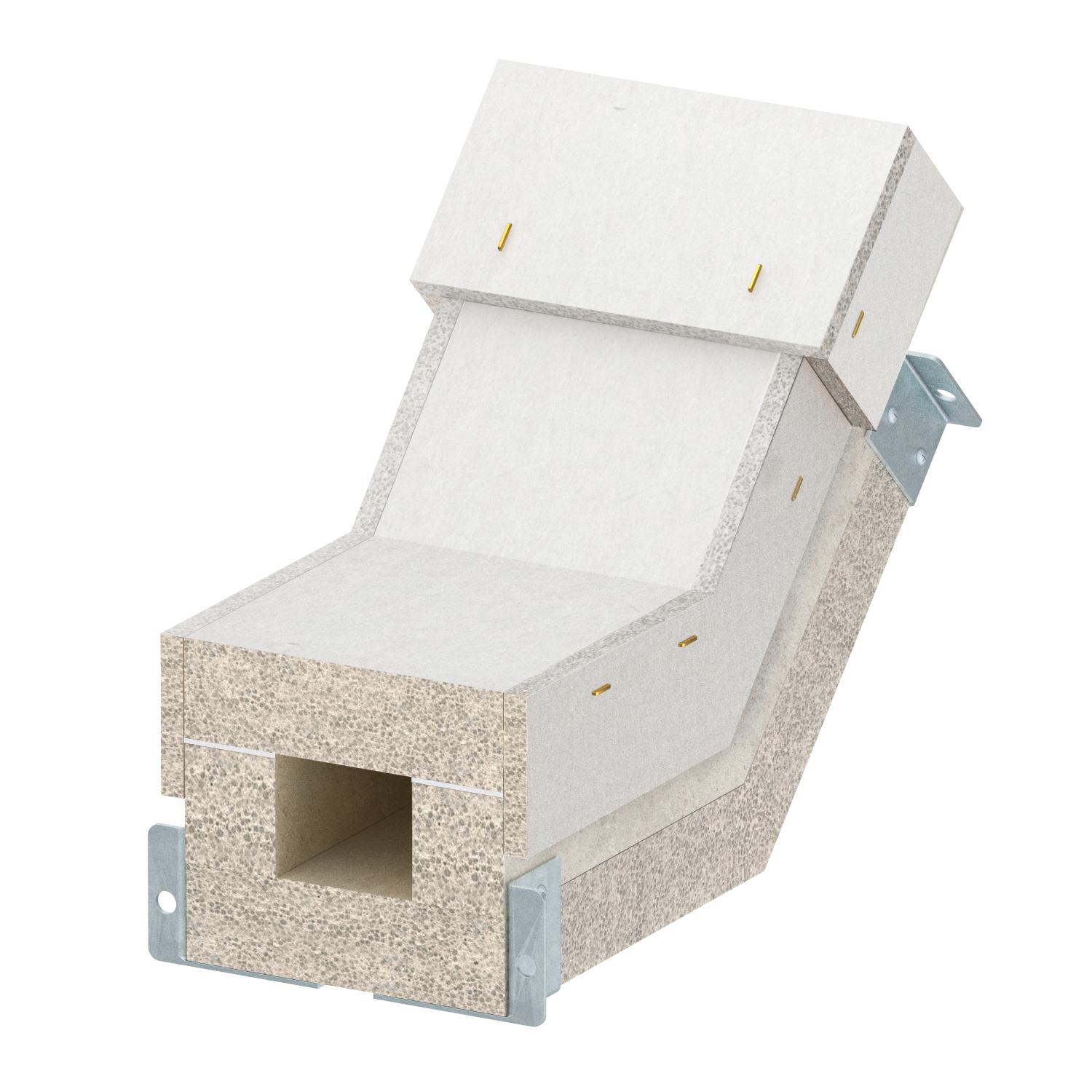

Rising vertical bend for PYROLINE® Con S BSKH09-K0506 fire protection duct

Réf. 7215650 | EAN 4012197308728

Description du produit
Description du produit
Les conduits en fibres de verre et béton léger, qui supportent une exposition au feu sur les quatre faces, peuvent être montées sur les systèmes de montage OBO ; elles offrent ainsi une très grande flexibilité pour l'installation dans les voies d'évacuation et les issues de secours (conduit selon DIN 4102 partie 11) ou pour le maintien en fonction (selon DIN 4102 partie 12). Il est ainsi possible de contourner de manière élégante les obstacles constitués par d'autres installations comme le chauffage, la ventilation et les sanitaires.

Le montage au plafond s'effectue aisément au moyen de pendards en U et d'une console ou d'un profilé transversal en U suspendu au moyen de tiges filetées. Le conduit OBO BSKH est simplement posé librement. Des éclisses d'assemblage prêtes à installer permettent un assemblage rapide des éléments de conduit sur site, et les couvercles simplement posés permettent une inspection et un câblage ultérieur rapides.
  • Goulotte coupe-feu suspendu, montage au plafond I90
  • Goulotte coupe-feu, suspendu, montage au plafond E30
  • Goulotte coupe-feu, montage mural I90
  • Goulotte coupe-feu, montage mural E30
  • Classe de résistance au feu I 90
  • Classe de sécurité de fonctionnement E30
Caractéristiques techniques

Caractéristiques techniques

Angle de coude 45 °
Avec perforation non
Classe de résistance au feu E - sécurité de fonctionnement 30
Classe de résistance au feu I - conduit d'installation 90

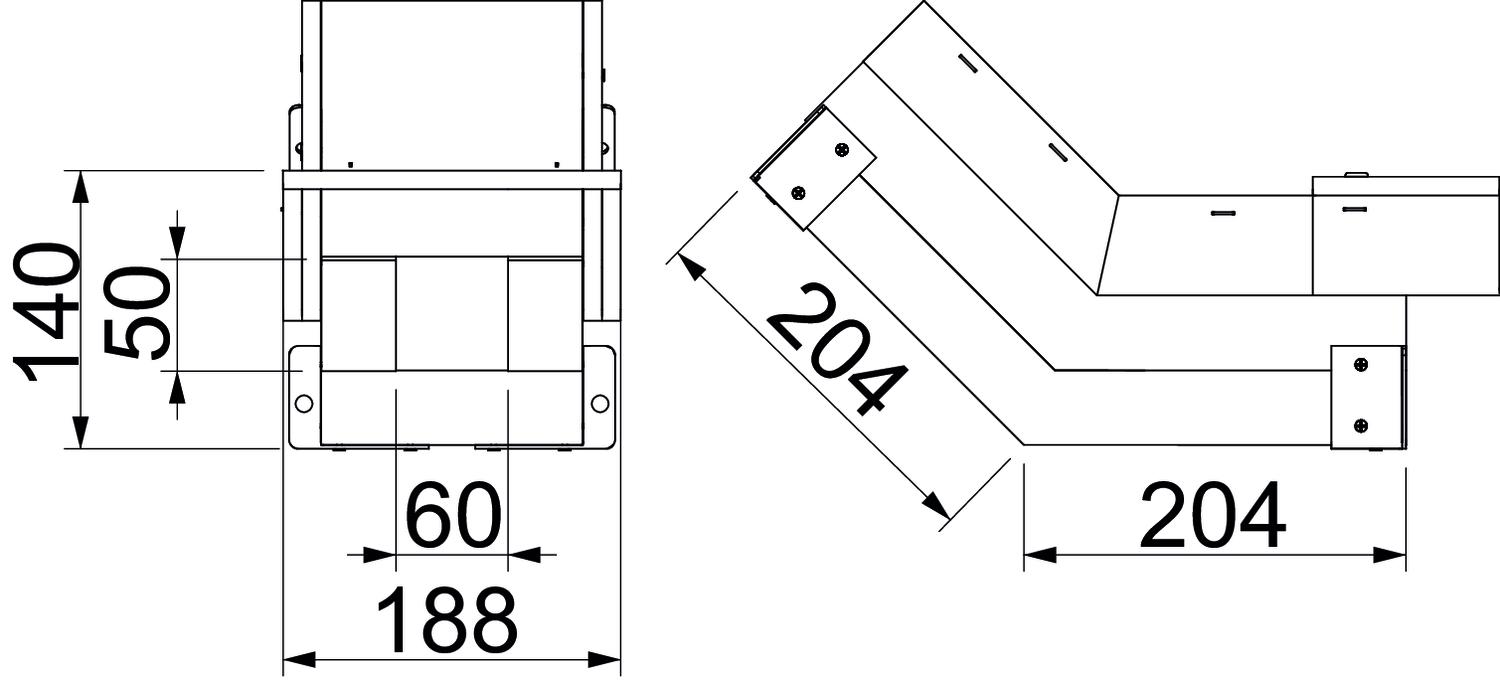

Cote B 188 mm
Cote b 60 mm
Cote L 204 mm
Couleur gris
Dimension 50x60
Dimension H 140 mm
Dimension h 50 mm
Fixation du couvercle desserrer
Gaine sans
Largeur 188 mm
Matériau Béton léger à base de fibres de verre
Matériau de l'isolant Béton léger à base de fibres de verre
Nombre de faces résistantes aux flammes 4
Séparateurs possibles oui
Tous les types

Tous les types

Type Cote B Cote b Dimension H Dimension h Cote L Réf. Quantité Plus petite unité de vente
BSKH09-VS0506 188 mm 60 mm 140 mm 50 mm 204 mm 7215650
1 Pièce
BSKH09-VS0511 238 mm 110 mm 140 mm 50 mm 204 mm 7215652
1 Pièce
BSKH09-VS0521 338 mm 210 mm 140 mm 50 mm 204 mm 7215654
1 Pièce
BSKH09-VS1021 338 mm 210 mm 195 mm 105 mm 227 mm 7215656
1 Pièce
Téléchargements

Télécharger

Télécharger

Télécharger
Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
