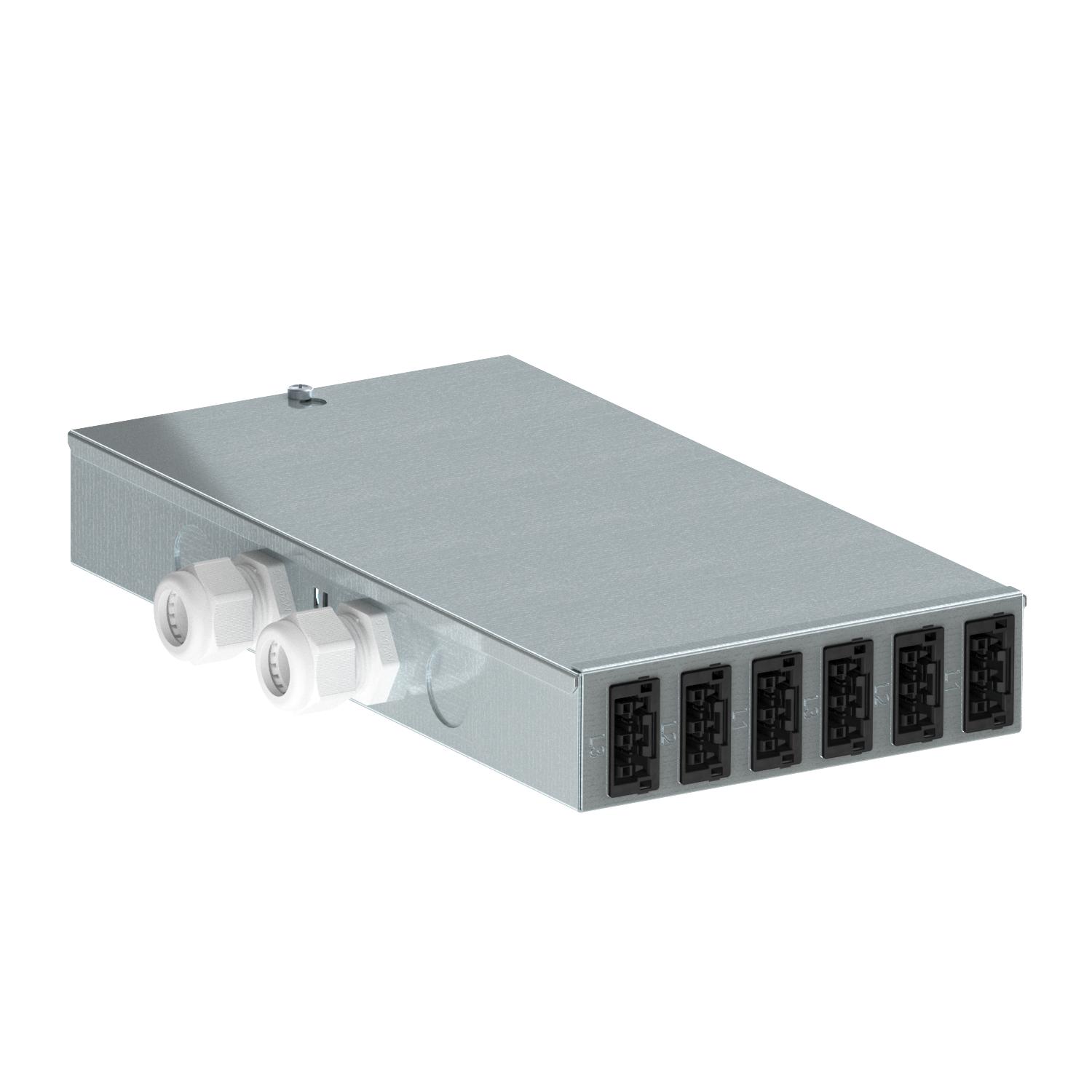

Répartiteur électrique UVS-WIN à raccordement fixe, circuit électrique normal et spécial
Réf. 6107984 | EAN 4012196688166
- Description du produit
-
Description du produitEntrée: 2 x circuit électrique triphasé avec bornier sans vis, 5 pôles pour section 0,5 - 4 mm².
Sortie: 12 connecteurs enfichables automatiques à 3 pôles, blanc (6x)noir (6x), 25A, type WINSTA® MIDI (partie femelle: par circuit triphasé 2 x L1, 2 x L2, 2 x L3
Câblage interne : Conducteur en PVC H07V-U2,5.
Entrée: 2 x circuit électrique triphasé avec bornier sans vis, 5 pôles pour section 0,5 - 4 mm².
Sortie: 12 connecteurs enfichables automatiques à 3 pôles, blanc (6x)noir (6x), 25A, type WINSTA® MIDI (partie femelle: par circuit triphasé 2 x L1, 2 x L2, 2 x L3
Câblage interne : Conducteur en PVC H07V-U2,5.
- Caractéristiques techniques
-
Caractéristiques techniques

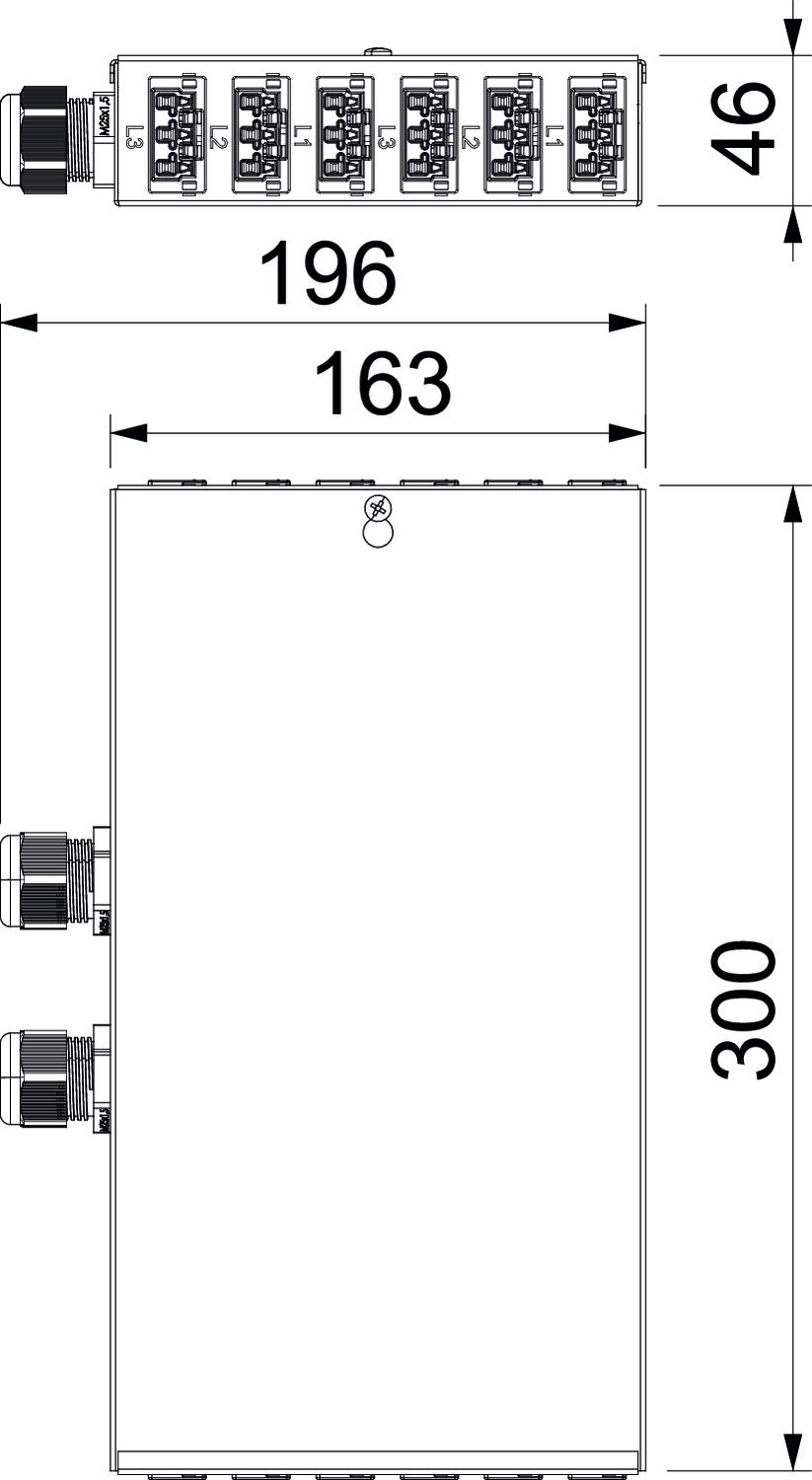

Couleur du système de connecteurs noir/blanc Dimension 300x196x46 Entrée 5 pôles Hauteur 46 mm Largeur 163 mm Longueur 300 mm Matériau Acier Nombre de circuits d'entrée 2 nombre prises 12 Section du câble de raccordement 4 mm² Système de connecteur à fiche lié au système oui Type de raccordement Borne - Tous les types
- Téléchargements
-
Fiche technique UVS-WIN F6S6W / 6107984 , 0.19MB , pdfCatalogue Systèmes d'encastrement , 28.45MB , pdfDéclaration de conformité UE UVS-WIN F6S6W / 6107984 , 0.12MB , pdfREACH Déclaration de conformité UVS-WIN F6S6W / 6107984 , 0.13MB , pdfRoHS Déclaration de conformité UVS-WIN F6S6W / 6107984 , 0.13MB , pdfInstructions de montage Instructions de montage UVS Winsta Midi pour 2 circuits , 0.10MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
