- Description du produit
-
Description du produit

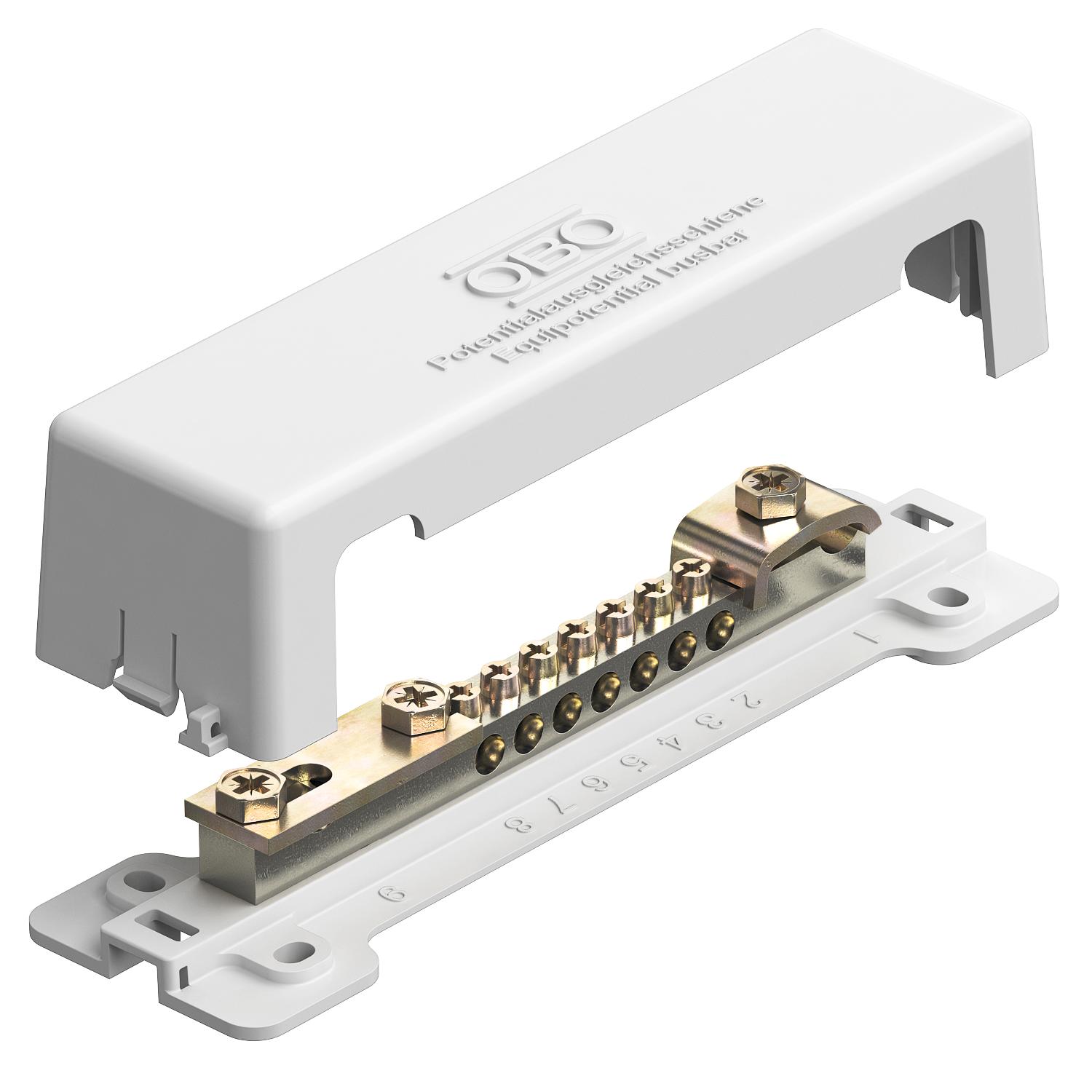

Le rail d'équipotentialité OBO Green est une solution en acétate de cellulose CA pour l'installation d'une liaison équipotentielle selon la norme DIN VDE 0100-410/-540 ainsi qu'une liaison équipotentielle de protection contre la foudre selon la norme DIN VDE 0185-305. La matière première de la semelle et du couvercle, l'acétate de cellulose, est un matériau éprouvé issu de l'industrie papetière.
• Semelle et couvercle en acétate de cellulose blanc
• Couvercle plombable / inscriptible
• Réglette de contact en laiton
• Vis et contreplaque en acier galvanisé
•Résistant au courant de foudre 100 kA (10/350)
Possibilités de raccordement:
• 7 câbles à un ou plusieurs fils jusqu’à 25 mm² ou câbles à fils fins jusqu’à 16 mm²
• 1 conducteur rond Rd 8-10
• 1 câble plat jusqu’à FL 30 ou conducteur rond 8-10
avec couvercle plombable,
en matière première renouvelable
-
- Caractéristiques techniques
-
Caractéristiques techniques
Capacité d’écoulement d’intensité de foudre H/100 kA Couleur blanc Dimension 188mm Forme de construction Construction fixe Isolateur oui Matériau laiton Matériau de la borne Acier Matériau du rail de contact laiton Modèle avec capot Nombre de raccordements de câbles jusqu'à 25 mm² rigides 7 Nombre de raccordements de conducteurs plats jusqu'à 30 mm 1 Nombre de raccordements de conducteurs ronds 8-10 mm 1 Nombre de raccordements de conducteurs ronds total 1 Surface de la borne galvanisé Surface du rail de contact nickelé Dimensions

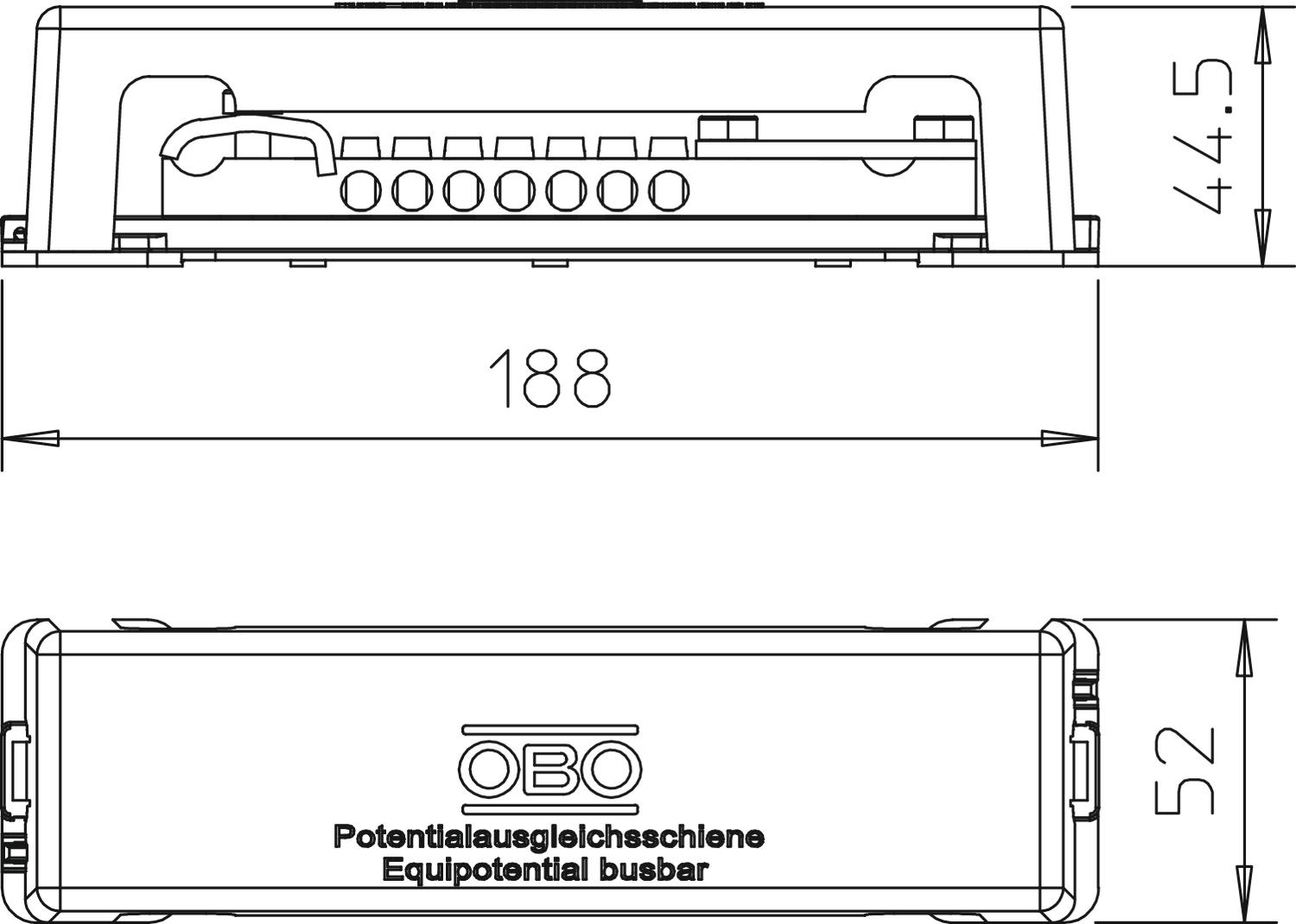

Hauteur 44,5 mm Largeur 52 mm Longueur 188 mm - Tous les types
- Téléchargements
-
Fiche technique 1809 NR / 5015075 , 0.26MB , pdfDéclaration de conformité 1809 NR / 5015075 , 0.13MB , pdfREACH Déclaration de conformité 1809 NR / 5015075 , 0.12MB , pdfRoHS Déclaration de conformité 1809 NR / 5015075 , 0.12MB , pdf
