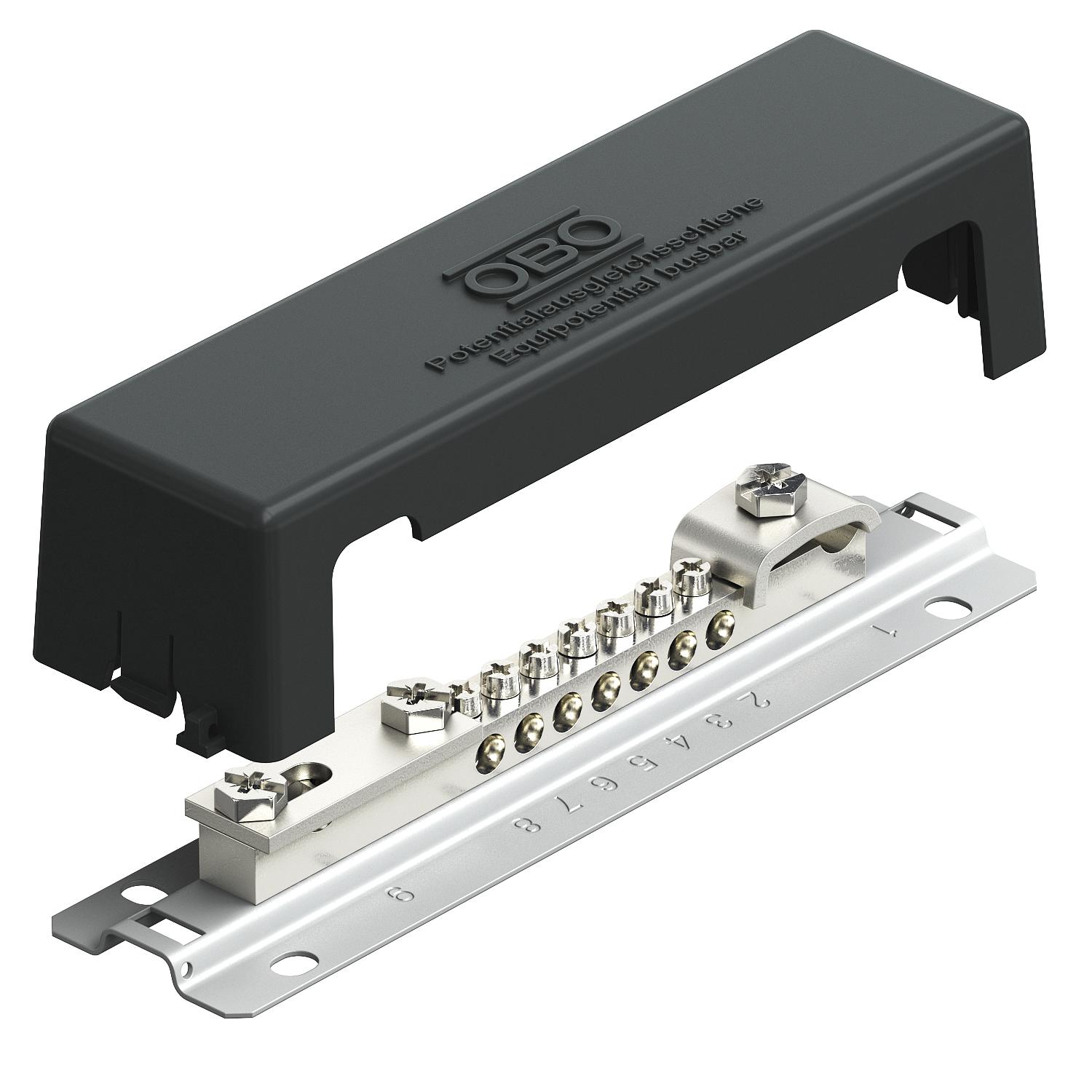

Rail d'équipotentialité pour l'extérieur, semelle en métal
Réf. 5015105 | EAN 4012196587292
- Description du produit
-
Description du produitRail d'équipotentialité pour la liaison équipotentielle selon la norme DIN VDE 0100-410/-540 et liaison équipotentielle de foudre selon la norme DIN VDE 0185-305
• Couvercle en polystyrène
• Semelle en acier, surface fer-zinc
• Couleur : noir, résistant aux UV
• Vis et contre-plaque en VA
• Résistant aux courants de foudre 100 kA (10/350)
Possibilités de raccordement :
• 7 câbles à un ou plusieurs fils jusqu'à 25 mm² ou câbles à fils fins jusqu'à 16 mm²
• 1 conducteur rond Rd 8-10
• 1 bande plate jusqu'à FL 30 ou conducteur rond Rd 8-10
-
- Caractéristiques techniques
-
Caractéristiques techniques
Capacité d’écoulement d’intensité de foudre H/100 kA Couleur noir Dimension 188mm Forme de construction Construction fixe Hauteur 44,5 mm Largeur 52 mm Longueur 188 mm Matériau acier inoxydable 1.4301 Matériau de la borne Acier Matériau du rail de contact laiton Modèle avec capot Nombre de raccordements de câbles jusqu'à 25 mm² rigides 7 Nombre de raccordements de conducteurs plats jusqu'à 30 mm 1 Nombre de raccordements de conducteurs ronds 8-10 mm 1 Nombre de raccordements de conducteurs ronds total 1 Surface de la borne galvanisé Surface du rail de contact nickelé - Tous les types
- Téléchargements
-
Fiche technique 1809 AM / 5015105 , 0.20MB , pdfDéclaration de conformité UE 1809 AM / 5015105 , 0.17MB , pdfREACH Déclaration de conformité 1809 AM / 5015105 , 0.13MB , pdfRoHS Déclaration de conformité 1809 AM / 5015105 , 0.13MB , pdf
