Rail d'équipotentialité BigBar pour l'industrie 246 | 40 | 5 | 5 |

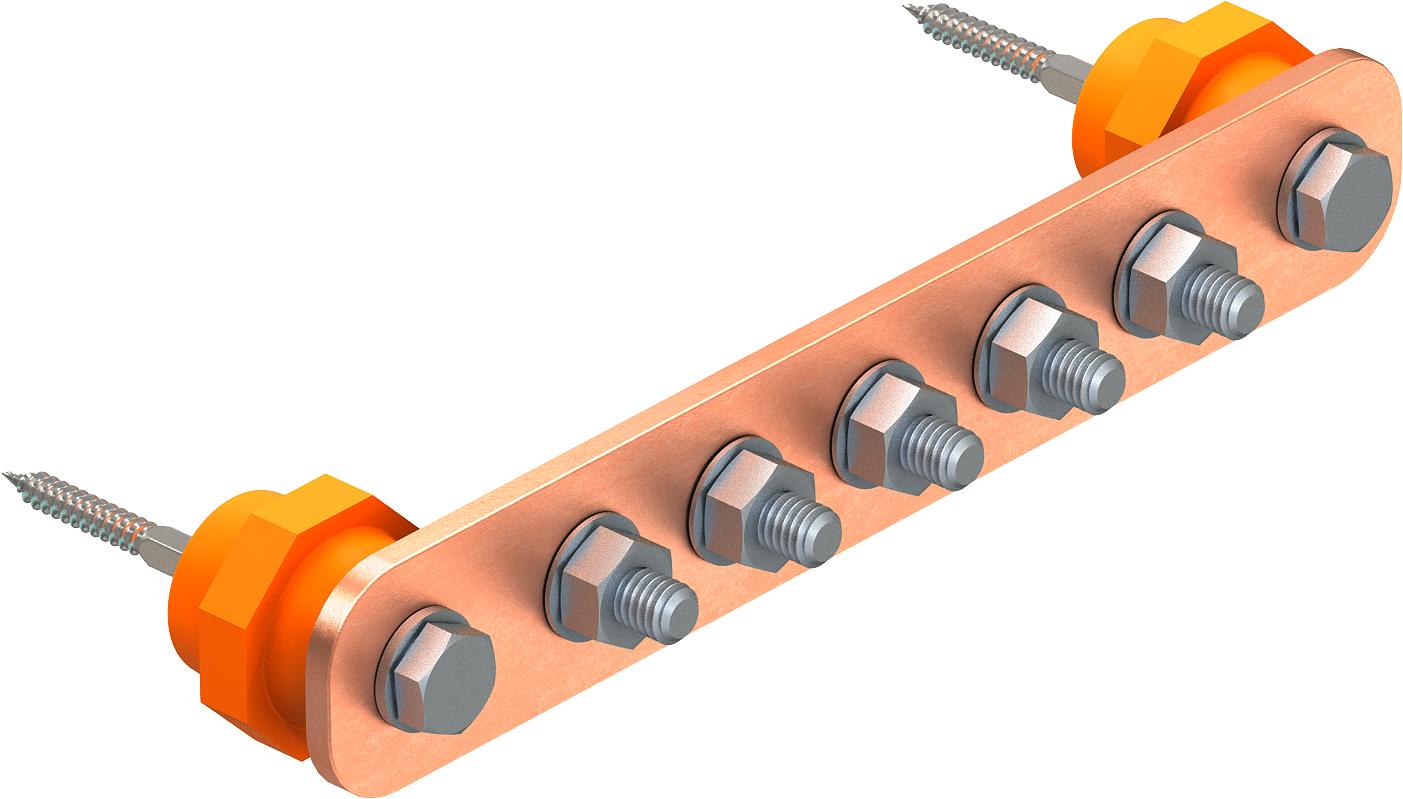

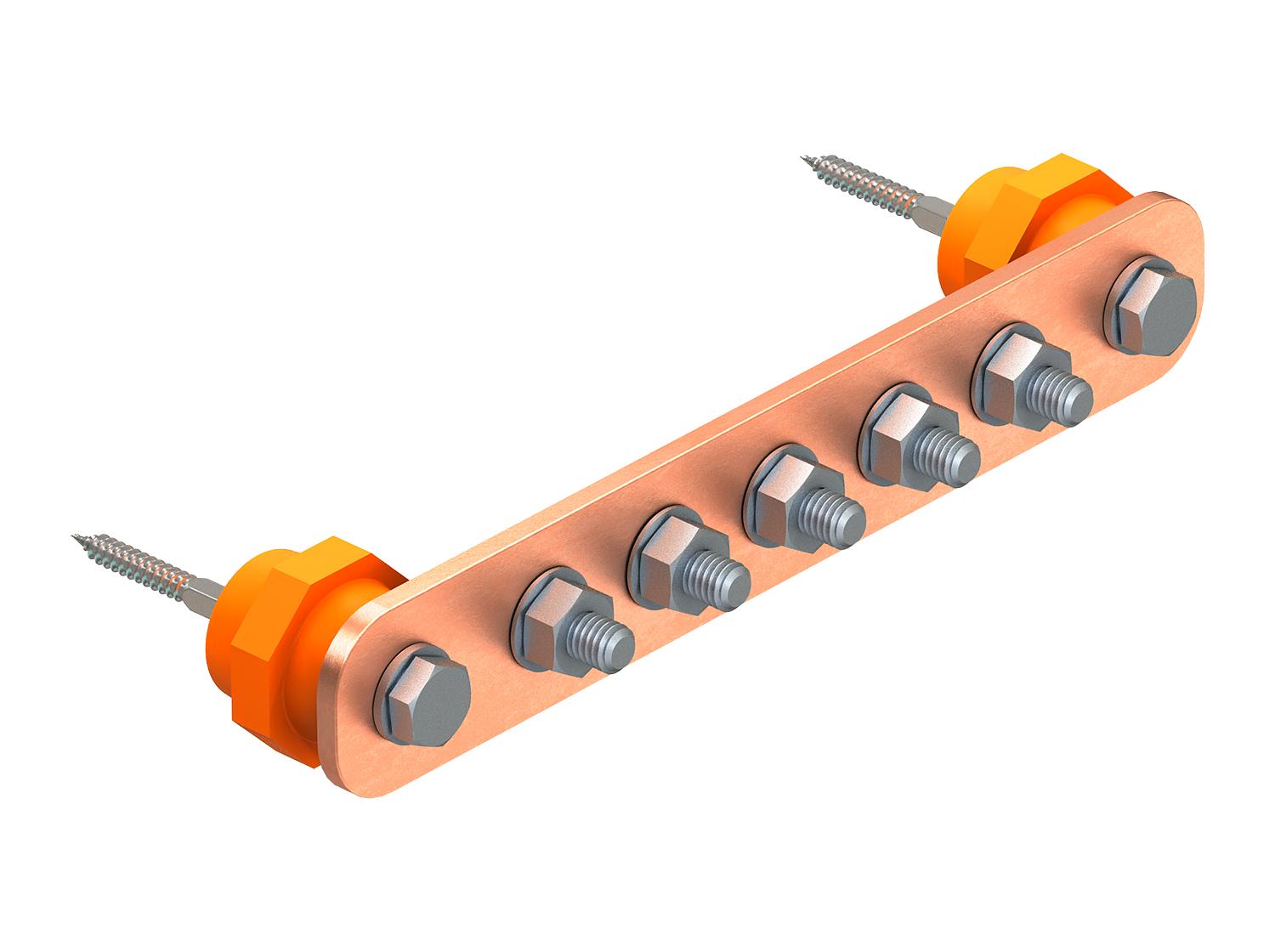

Rail d'équipotentialité BigBar pour l'industrie

Réf. 5015830 | EAN 4012195002253

Réf. / Type

Longueur

Largeur	40 mm

Hauteur

Nombre de raccordements

Description du produit

Description du produit

• Rail d'équipotentialité selon DIN VDE 0100-410/-540, et pour la liaison équipotentielle de foudre selon DIN VDE 0185-305 (CEI 62305)
• Pieds isolants
• Montage rapide et facile des conducteurs à l'aide des boulons de serrage M10
• Ensemble complet avec chevilles et vis pour montage mural
• Avec rondelle élastique (DIN 137) pour sécuriser le serrage (pour l'industrie et les zones à risque d'explosion)

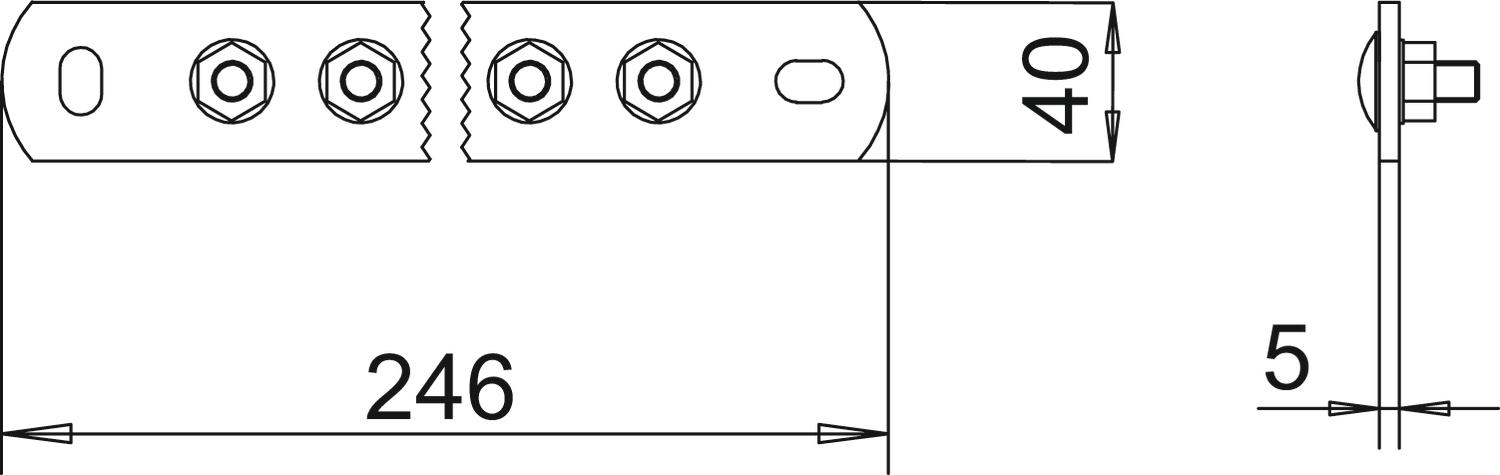

Caractéristiques techniques

Caractéristiques techniques

Capacité d’écoulement d’intensité de foudre	H/100 kA
Dimension	5xM10
Forme de construction	Construction fixe
Hauteur	5 mm
Isolateur	oui
Largeur	40 mm
Longueur	246 mm

Matériau	cuivre
Matériau de la borne	cuivre
Matériau du rail de contact	cuivre
Modèle	borne uniquement
Nombre de raccordements	5
Nombre de raccordements de conducteurs ronds total	5

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Nombre de raccordements	Réf.	Quantité	Plus petite unité de vente
1802 5 CU	246 mm	40 mm	5 mm	5	5015830	Pièce	1 Pièce
1802 6 CU	278,5 mm	40 mm	5 mm	6	5015832	Pièce	1 Pièce
1802 8 CU	343,5 mm	40 mm	5 mm	8	5015836	Pièce	1 Pièce
1802 10 CU	408,5 mm	40 mm	5 mm	10	5015842	Pièce	1 Pièce
1802 12 CU	473,5 mm	40 mm	5 mm	12	5015844	Pièce	1 Pièce
1802 14 CU	538,5 mm	40 mm	5 mm	14	5015847	Pièce	1 Pièce
1802 20 CU	733,5 mm	40 mm	5 mm	20	5015849	Pièce	1 Pièce
1802 DC 5+1 CU	505 mm	40 mm	85 mm	6	5015870	Pièce	1 Pièce
1802 DC 5+5 CU	605 mm	40 mm	85 mm	10	5015874	Pièce	1 Pièce
