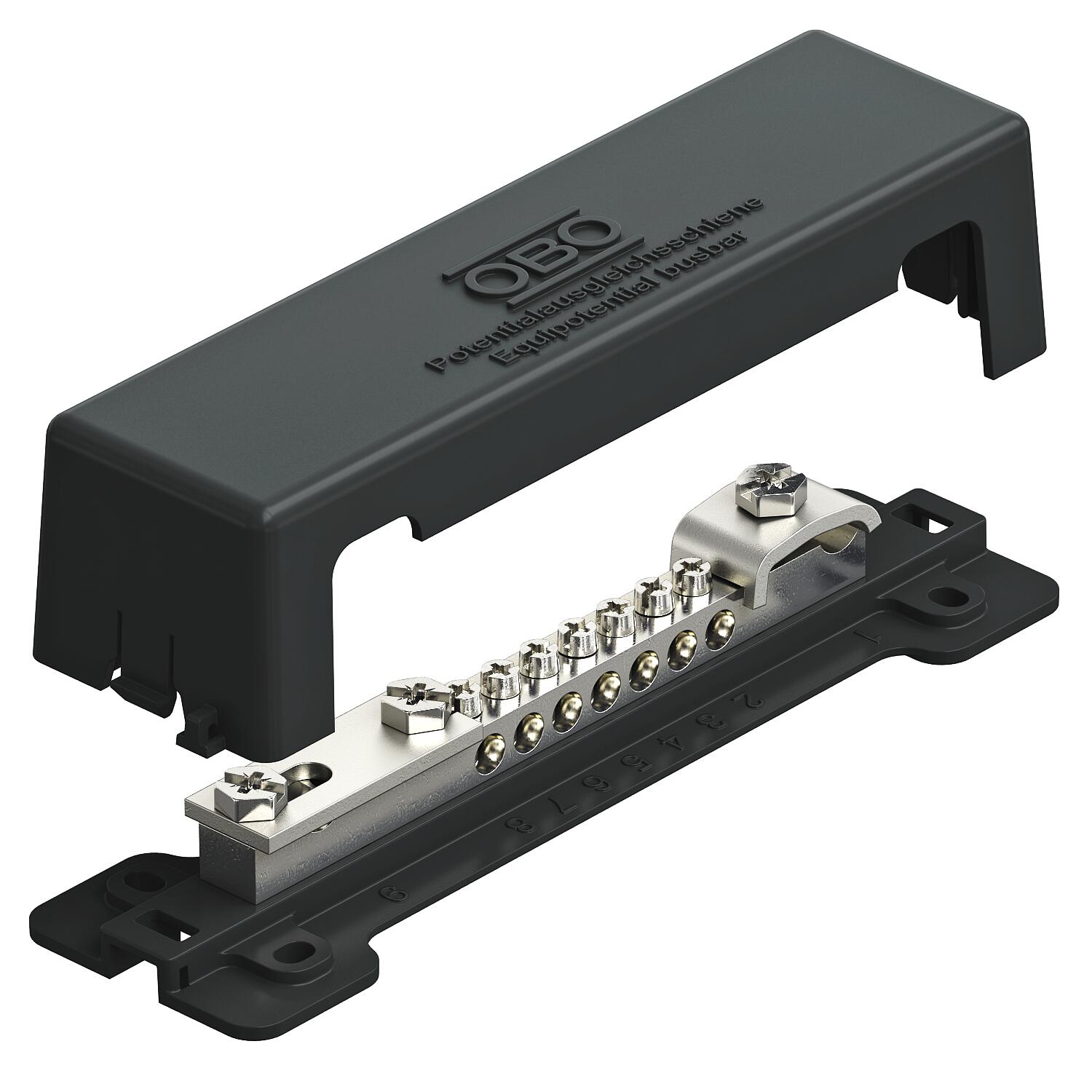

Rail d'équipotentialité - 1809, pour l'extérieur
Réf. 5015111 | EAN 4012195959427
- Description du produit
-
Description du produit
Rail d'équipotentialité pour liaison équipotentielle selon la norme DIN VDE 0100-410/-540 et liaison équipotentielle de foudre selon la norme DIN VDE 0185-305
• Semelle et couvercle en polystyrène
• Couleur : noir, résistant aux UV
• Vis et contreplaque en VA
• Résistant aux courants de foudre 50 kA (10/350)
Possibilités de raccordement :
• 7 câbles à un ou plusieurs fils jusqu'à 25 mm² ou câbles à fils fins jusqu'à 16 mm²
• 1 conducteur rond Rd 8-10
• 1 bande plate jusqu'à FL 30 ou conducteur rond Rd 8-10
-
- Caractéristiques techniques
-
Caractéristiques techniques
Capacité d’écoulement d’intensité de foudre N/50 kA Couleur noir Dimension 50x5mm Forme de construction Construction fixe Isolateur oui Matériau acier inoxydable 1.4301 Matériau de la borne Acier Matériau du rail de contact laiton Modèle avec capot Nombre de raccordements de câbles jusqu'à 25 mm² rigides 7 Nombre de raccordements de conducteurs plats jusqu'à 30 mm 1 Nombre de raccordements de conducteurs ronds 8-10 mm 1 Nombre de raccordements de conducteurs ronds total 1 Surface de la borne galvanisé Surface du rail de contact nickelé Dimensions

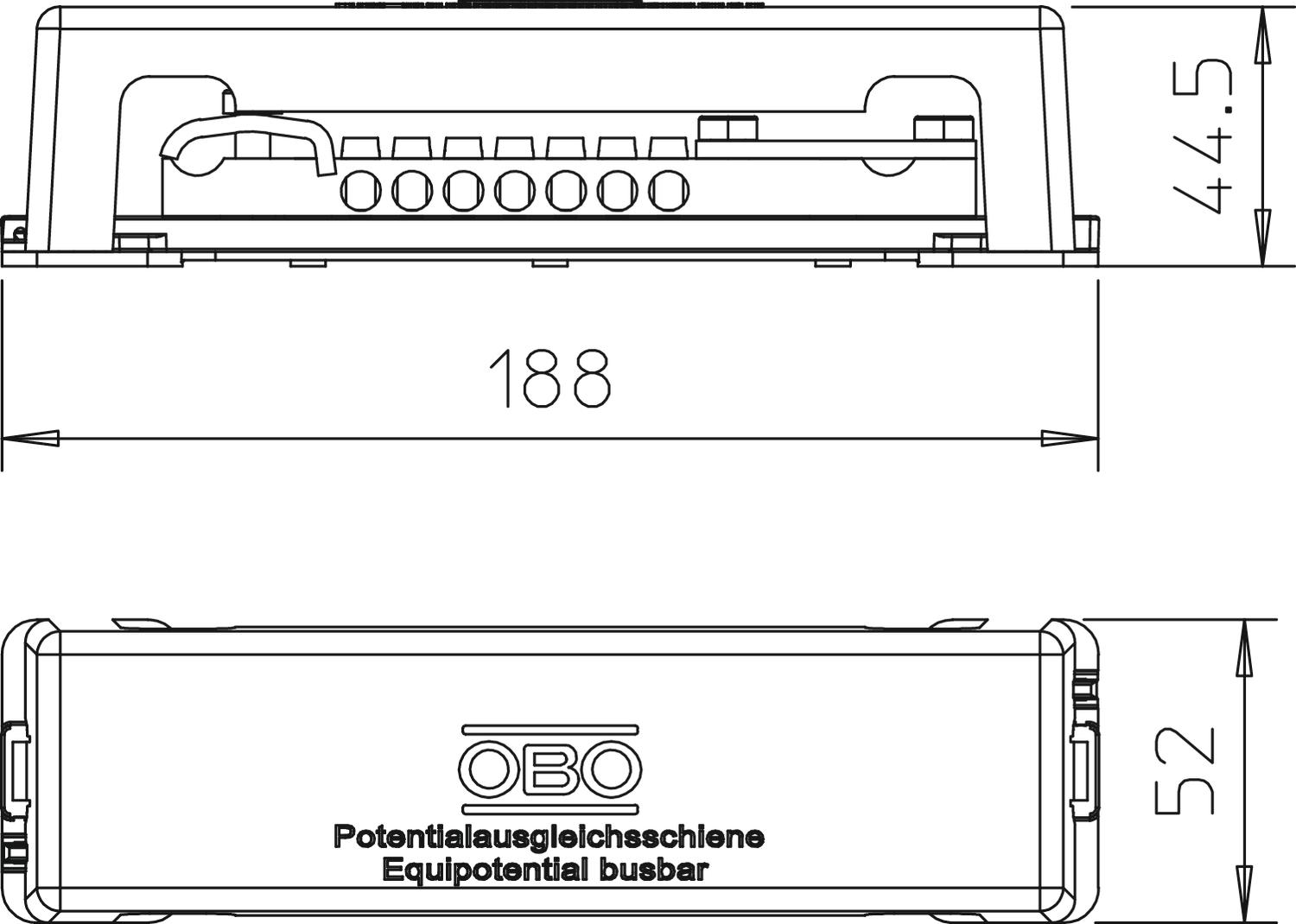

Hauteur 44,5 mm Largeur 52 mm Longueur 188 mm - Tous les types
