Rail d'équipotentialité - 1809, avec semelle en métal
Réf. 5015081 | EAN 4012195378310
- Description du produit
-

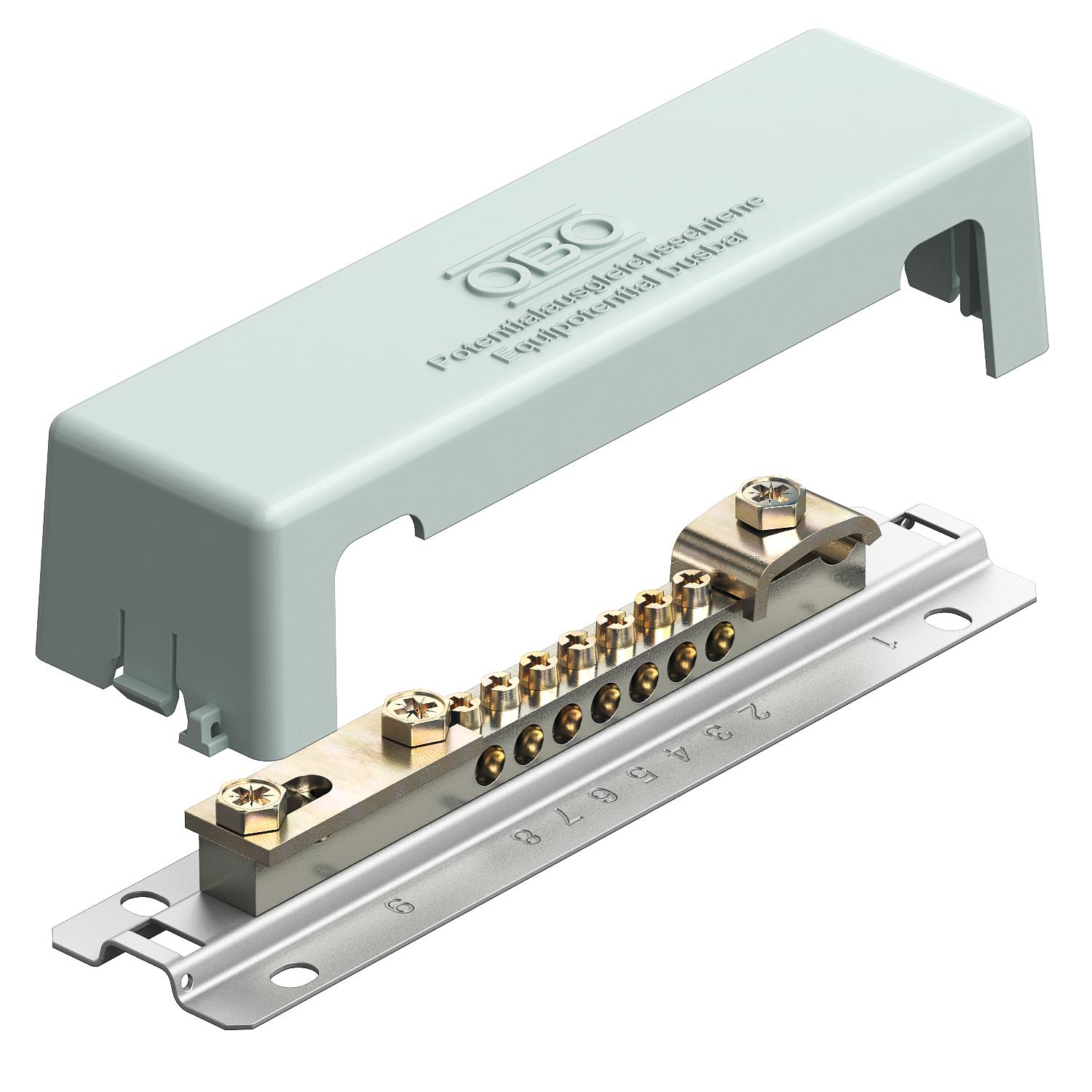

Description du produitRail d'équipotentialité avec pied métallique pour liaison équipotentielle selon la norme DIN VDE 0100-410/-540 ainsi que liaison équipotentielle de protection contre la foudre selon DIN VDE 0185-305
• Couvercle en polystyrène gris
• Couvercle plombable / inscriptible
• Semelle en acier, galvanisé par bande
• Réglette de contact en laiton nickelé
• Vis et contreplaque en acier galvanisé
• Résistant aux courants de foudre 100 kA (onde 10/350)
• Possibilités de raccordement :
• 7 câbles à un ou plusieurs fils jusqu'à 25 mm² ou câbles à fils fins jusqu'à 16 mm²
• 1 conducteur rond Rd 8-10
• 1 bande plate jusqu'à FL 30 ou conducteur rond Rd 8-10
-
- Caractéristiques techniques
-
Caractéristiques techniques

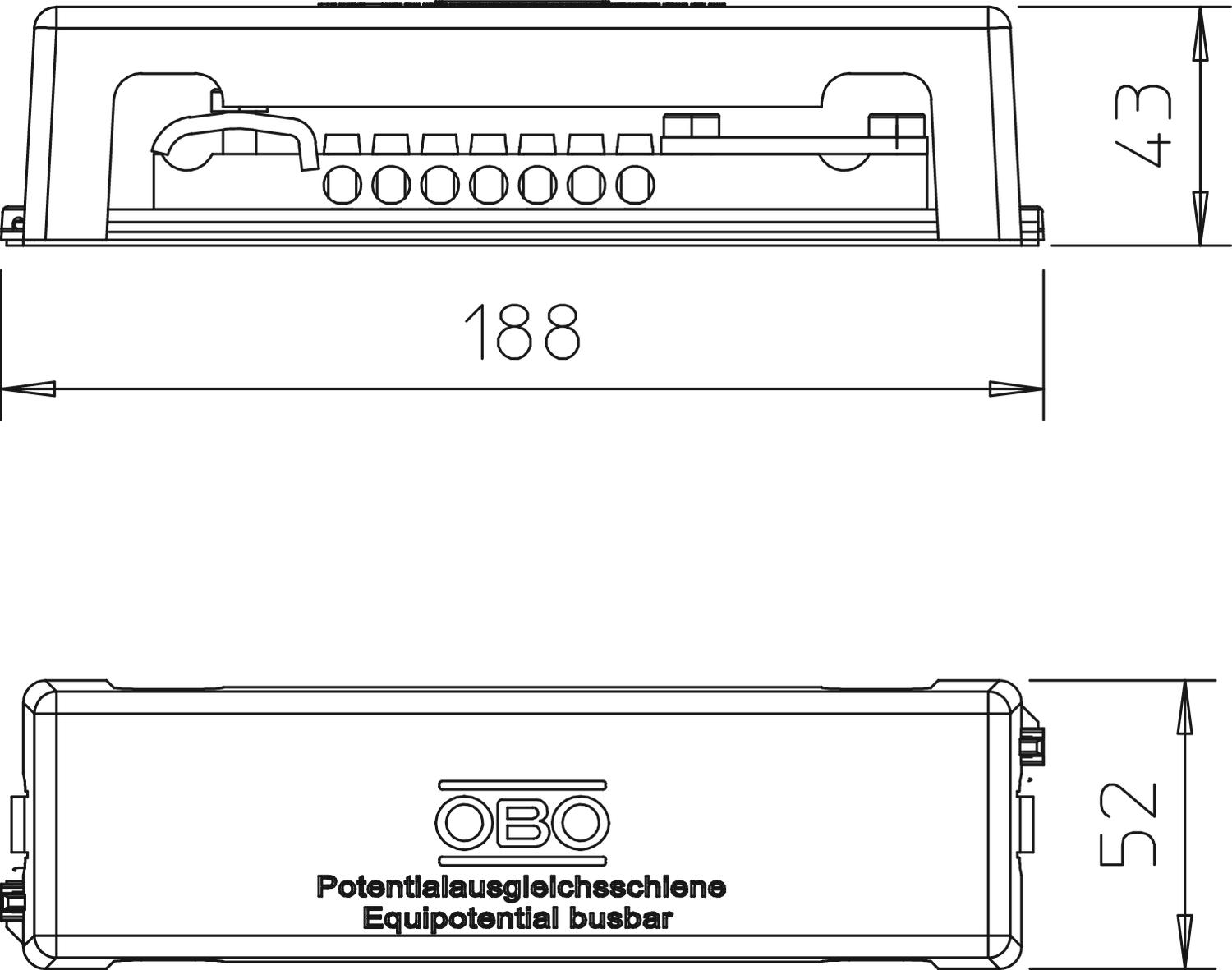

Capacité d’écoulement d’intensité de foudre H/100 kA Couleur gris Dimension 188mm Forme de construction Construction fixe Hauteur 43 mm Isolateur non Largeur 52 mm Longueur 188 mm Matériau laiton Matériau de la borne Acier Matériau du rail de contact laiton Modèle avec capot Nombre de raccordements de câbles jusqu'à 25 mm² rigides 7 Nombre de raccordements de conducteurs plats jusqu'à 30 mm 1 Nombre de raccordements de conducteurs ronds 8-10 mm 1 Nombre de raccordements de conducteurs ronds total 1 Surface de la borne galvanisé Surface du rail de contact nickelé - Tous les types
