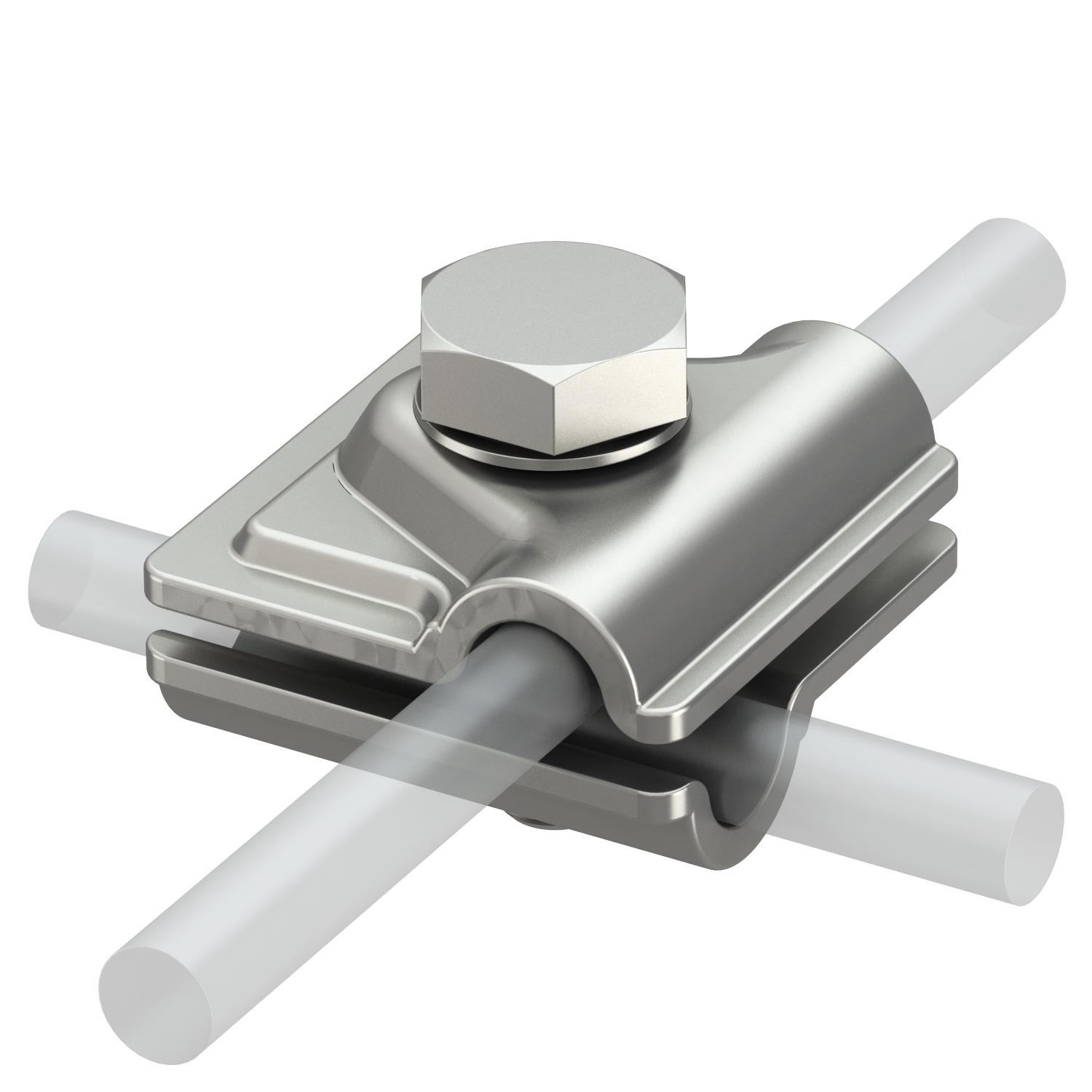

Raccord rapide Vario pour 8-10 mm
Réf. 5311404 | EAN 4012196466283
- Description du produit
-
Description du produit
• Montage en té, en croix et parallèle
• Totalité des composants d'A4
• Montage rapide à l'aide d'une vis M10 x 30 en acier inoxydable
• Correspond aux exigences de la norme VDE 0185-305 (CEI 62305)
-
- Caractéristiques techniques
-
Caractéristiques techniques
Ajustement Rd 8-10 mm Application TBS Système de connexion Capacité d’écoulement d’intensité de foudre H/100 kA Convient pour le raccordement Conducteur rond Rd 8-10 / Rd 8-10 Cote A 40 mm Courant de court-circuit (50 HZ)(1 s ;≤300 °C) 1,4 Diamètre de conducteur rond conducteur 1 max. 10 mm Diamètre de conducteur rond conducteur 1 min. 8 mm Diamètre de conducteur rond conducteur 2 max. 10 mm Diamètre de conducteur rond conducteur 2 min. 8 mm Dimension 40x40mm Longueur 40 mm Matériau Acier inoxydable 1.4571/1.4404 Plaque intermédiaire non Raccordement Conducteur rond Type de raccord Borne de raccordement à usage multiple Type de vis de fixation Vis à tête hexagonale - Tous les types
- Téléchargements
-
Fiche technique 249 8-10 V4A / 5311404 , 0.20MB , pdfREACH Déclaration de conformité 249 8-10 V4A / 5311404 , 0.12MB , pdfRoHS Déclaration de conformité 249 8-10 V4A / 5311404 , 0.12MB , pdfInstructions de montage Raccord rapide Vario 249 8-10 ZV , 1.52MB , pdf
