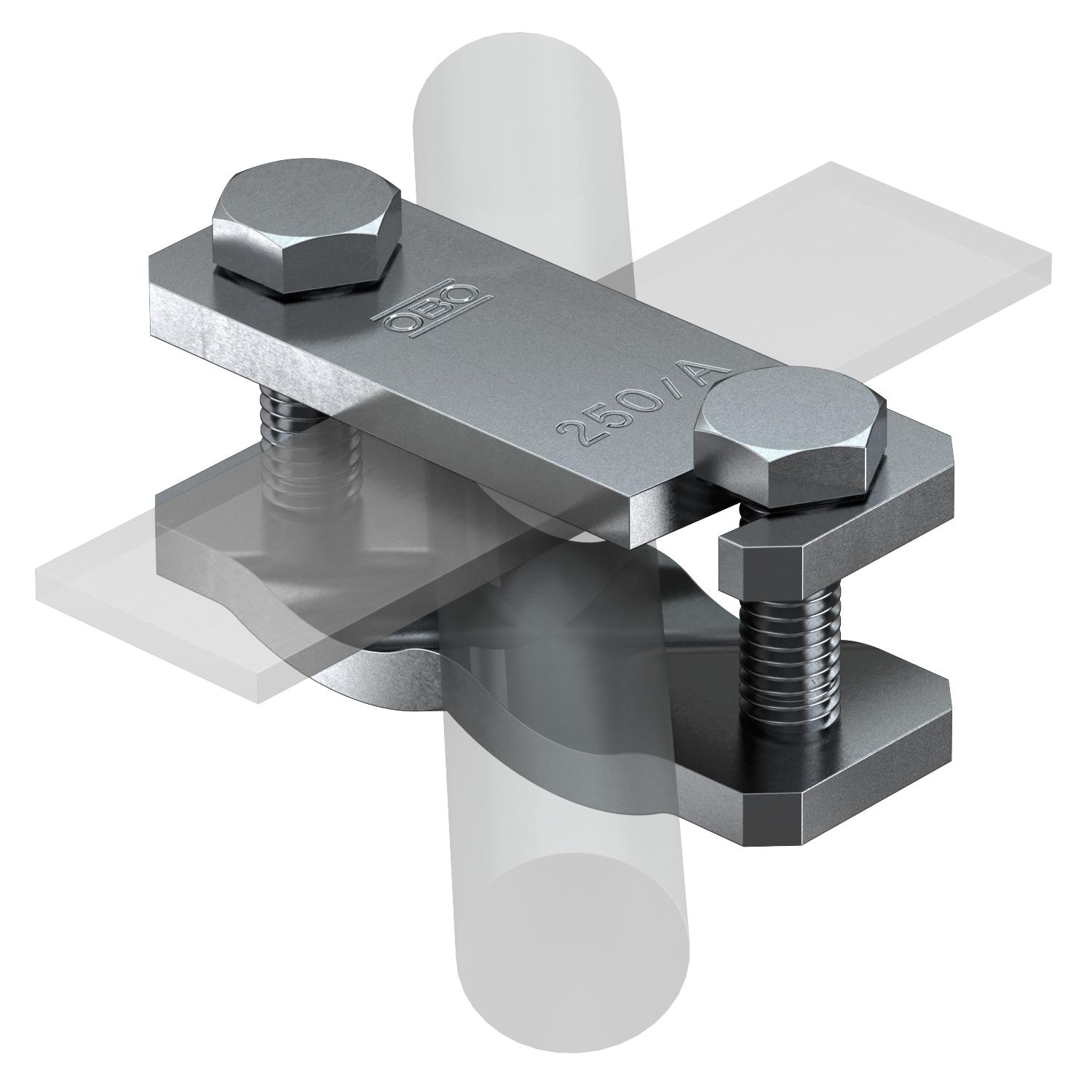

Raccord diagonal pour conducteurs rond et plat FT
Réf. 5313058 | EAN 4012195237372
- Description du produit
-
Description du produit
• Pour acier d'armature Ø 6-22 mm et conducteurs plats 50 x 4
• Monté avec vis M10 x 40
• Version ...-AS avec vis M10 x 30
• Montage facile grâce au trou longitudinal ouvert
-
- Caractéristiques techniques
-
Caractéristiques techniques
Ajustement Rd 6-22/ max. FL50 mm Capacité d’écoulement d’intensité de foudre H/100 kA Convient pour le raccordement autres Cote A 30 mm Cote B 88 mm Cote L 40 mm Courant de court-circuit (50 HZ)(1 s ;≤300 °C) 7,3 Diamètre de conducteur plat conducteur 2 max. 50 Diamètre de conducteur rond conducteur 1 max. 22 mm Diamètre de conducteur rond conducteur 1 min. 6 mm Dimension 88x30x45 Matériau Acier Type de raccord Connecteurs Type de vis de fixation Vis à tête hexagonale - Tous les types
