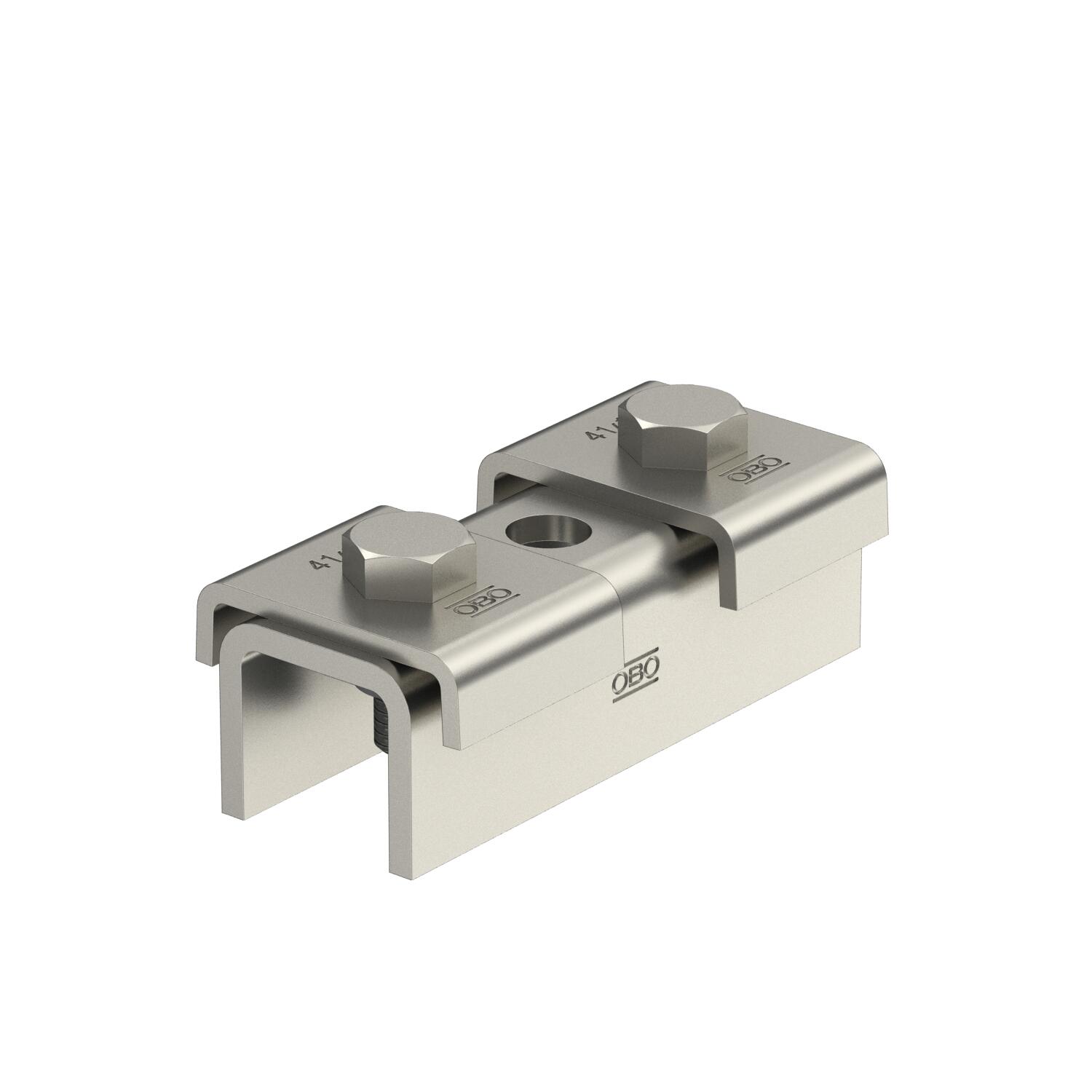

Raccord de rail SV à 3 trous A4
Réf. 1123128 | EAN 4012195939245
- Description du produit
-
Description du produitLe raccord de rail est utilisé comme rallonge du rail de montage MS4141. Le raccordement s'effectue simplement et de manière sûre sur le chantier ou en prémontage en atelier.
L'absence de point faible dans la zone de raccordement des rails est garantie. Les valeurs statiques appliquées sont celles du rail de montage.
Contenu de la livraison :
tôles de maintien de type 4141 avec les vis à six pans correspondantes non fixées.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Avec accessoires pour vis oui Convient pour formes de profilé profilé en U Dimension 100x4mm Dimension du trou 12 mm Écart du perçage central 60 mm Empreinte CO₂ (GWP) du berceau à la porte 1,151 kg CO₂e / 1 Pièce Épaisseur du matériau 4 mm Forme de profilé Profilé en C Hauteur 39,4 mm Largeur 47 mm Longueur 100 mm Matériau Acier inoxydable 1.4571 Modèle perforé Ouverture 22 mm Surface nu, traité Type de perforation Dos perforé Valeur statistique ly 6,05 cm Valeur statistique lz 9,01 cm Valeur statistique Wy 2,91 cm² Valeur statistique Wz 4,4 cm² Valeur statistique A 2,97 cm² - Tous les types
- Téléchargements
-
Fiche technique SVE 41 A4 / 1123128 , 0.19MB , pdfDéclaration de conformité UE SVE 41 A4 / 1123128 , 2.00MB , pdfREACH Déclaration de conformité SVE 41 A4 / 1123128 , 0.12MB , pdfRoHS Déclaration de conformité SVE 41 A4 / 1123128 , 0.12MB , pdf
