Raccord articulé A2

Réf. / Type	6227965 / WRGV 160 A2

Hauteur	160 mm

Épaisseur de tôle	2,5 mm

Description du produit

Description du produit

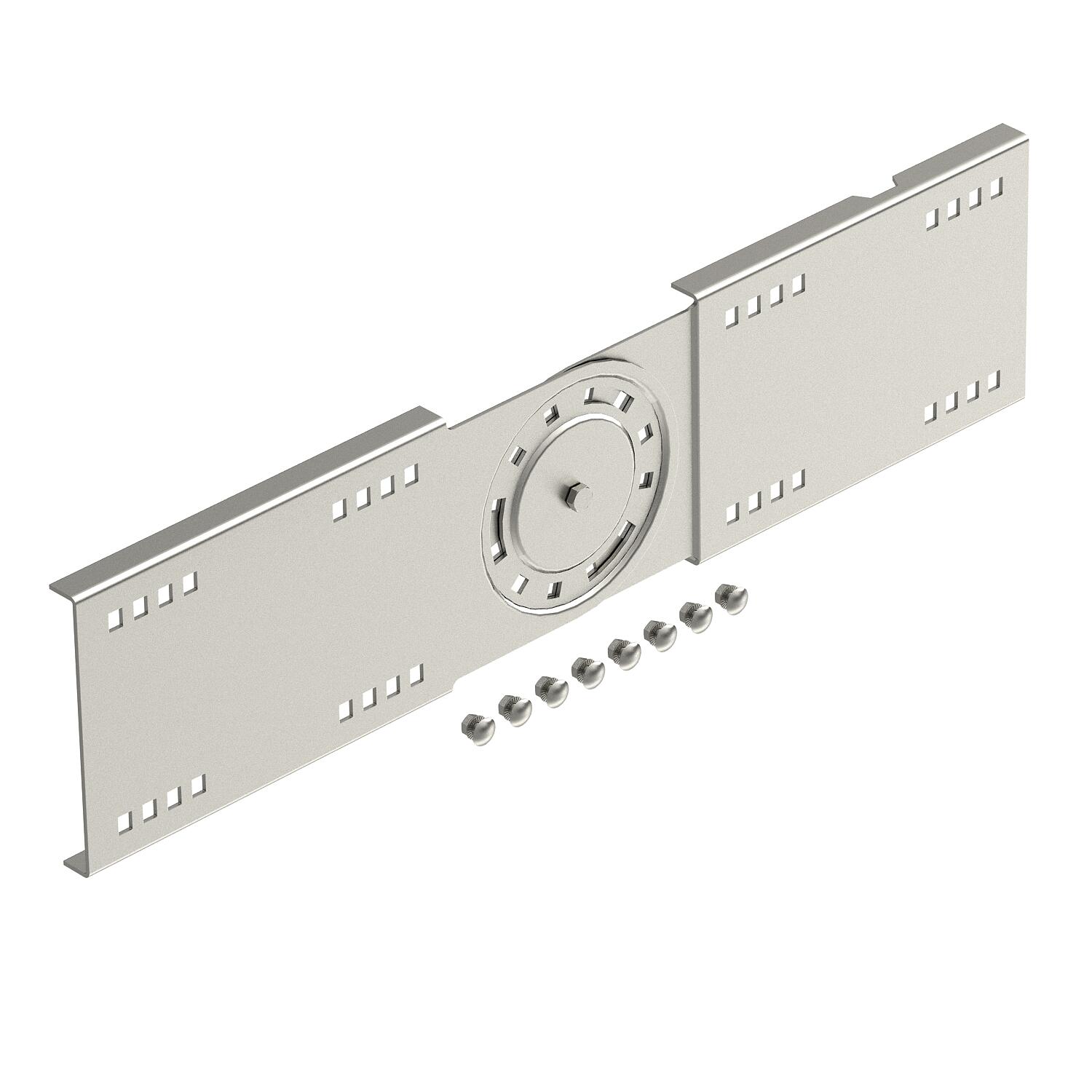

Éclisse articulée pour chemins de câbles et échelles à câbles longue portée d'une hauteur d'aile de 160 mm.

Caractéristiques techniques

Acier inoxydable, teint	non
Convient pour chemin de câbles	oui
Convient pour hauteur du système de support de câbles	160 mm
Convient pour un chemin de câbles en treillis	non
Convient pour une échelle à câbles	oui

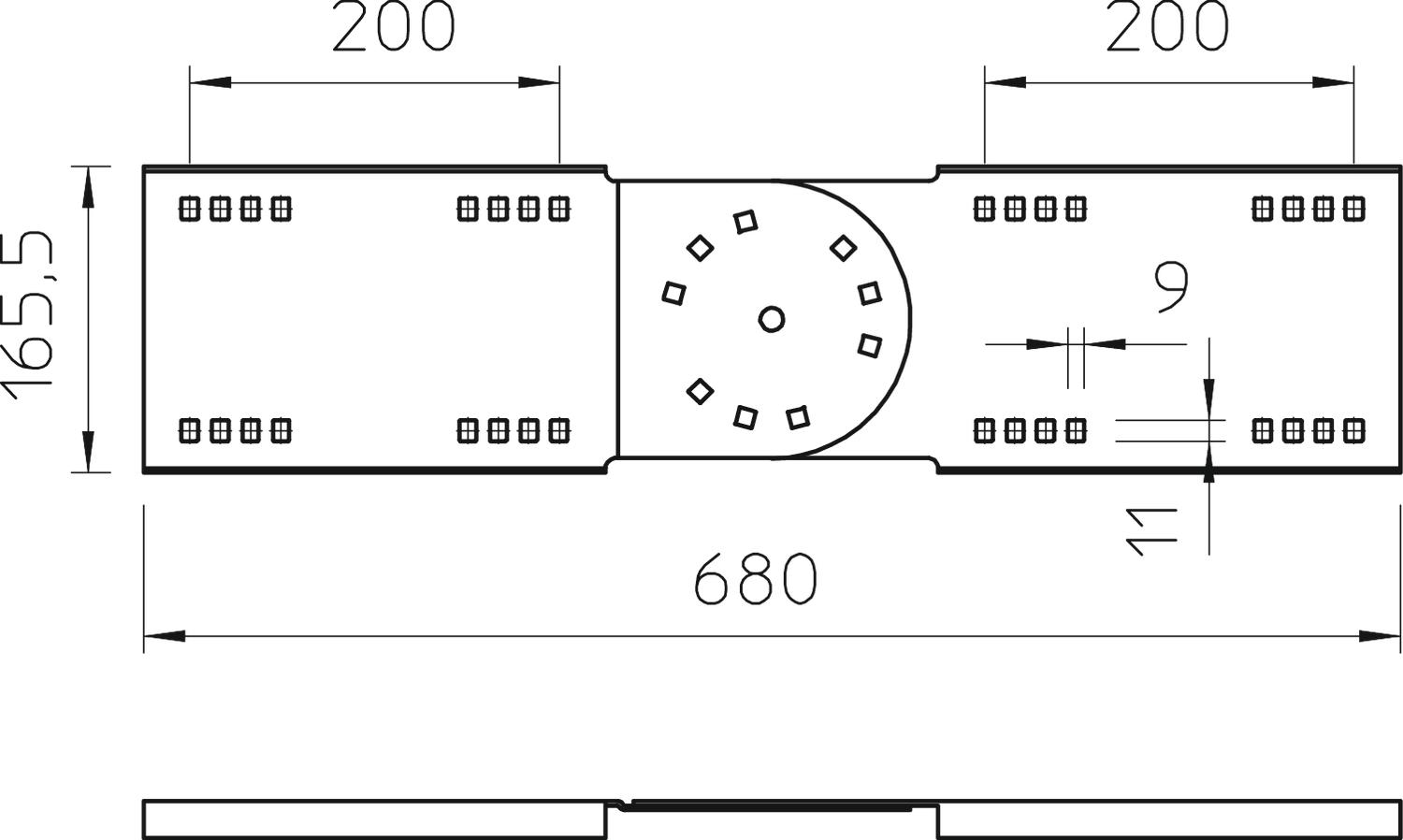

Dimension	160x680
Épaisseur de tôle	2,5 mm

Maintien en fonction	non
Matériau	acier inoxydable 1.4301
Modèle	Raccord droits
Raccord articulé horizontal	non
Raccord articulé vertical	oui
Surface	nu, traité
Type de raccordement	Éclisse droite

Hauteur	160 mm
Largeur	20 mm

Longueur	680 mm

Tous les types

Type	Hauteur	Épaisseur de tôle	Réf.	Quantité	Plus petite unité de vente
WRGV 160 A2	160 mm	2,5 mm	6227965	Pièce	2 Pièce
