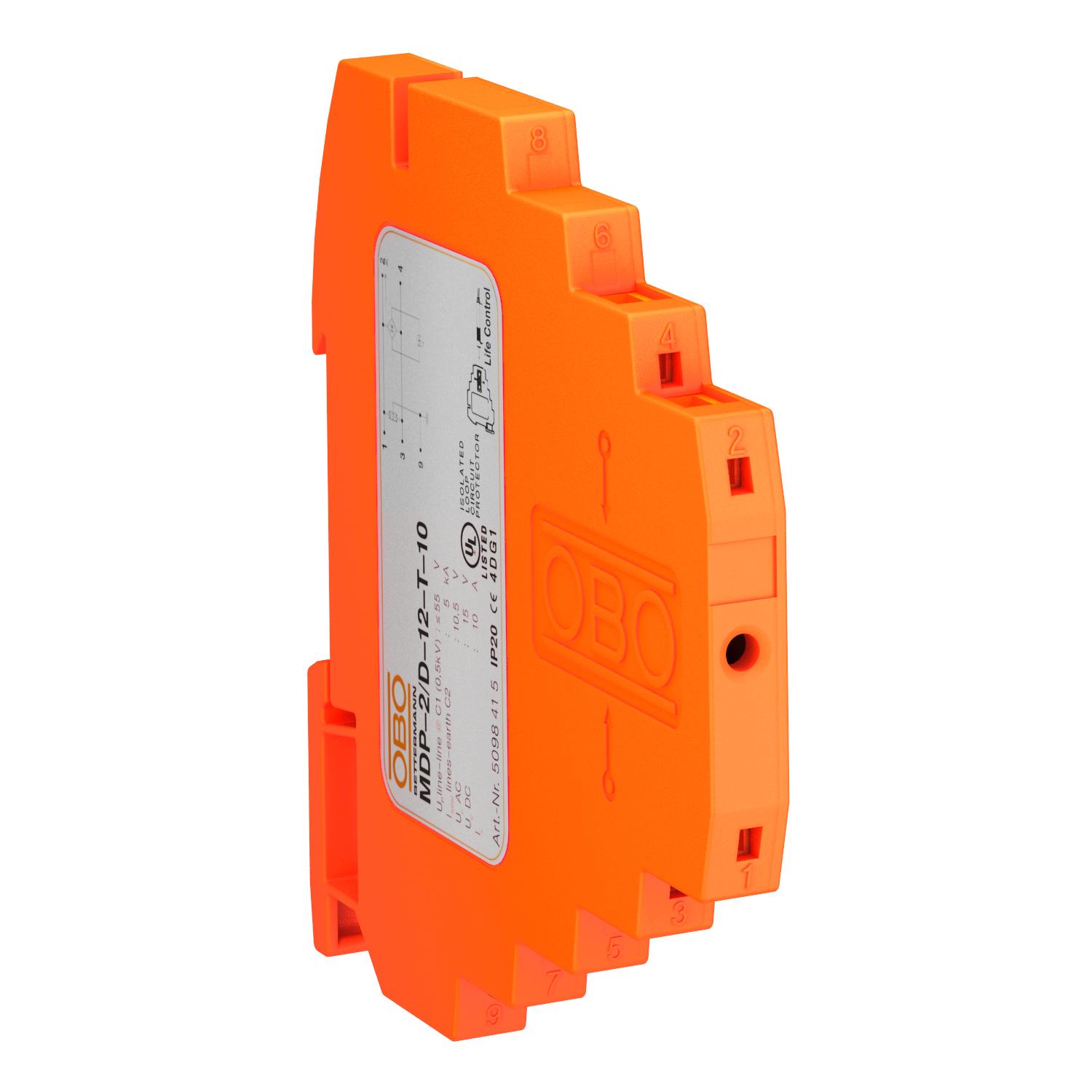

Protection série, 2 pôles, modèle 12 V

Réf. 5098415 | EAN 4012195787372

10,5 V
15 V
Borne
Description du produit
Description du produit

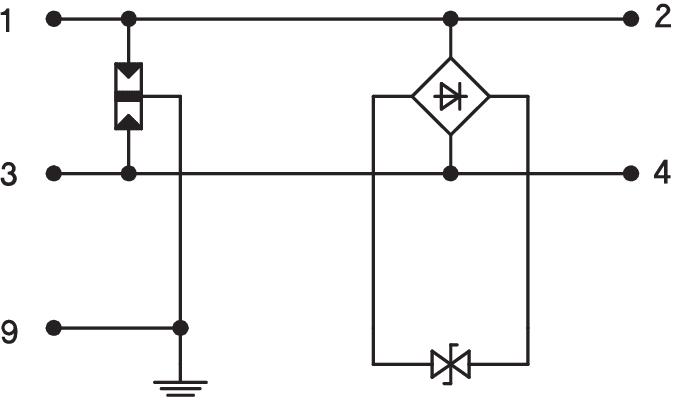

Protection série avec fonction test ; modèle 12 V

• Courant de charge nominal 10 A
• Protection pour systèmes multifilaires
• Mise à la terre directe du blindage et bornes de raccordement sans vis

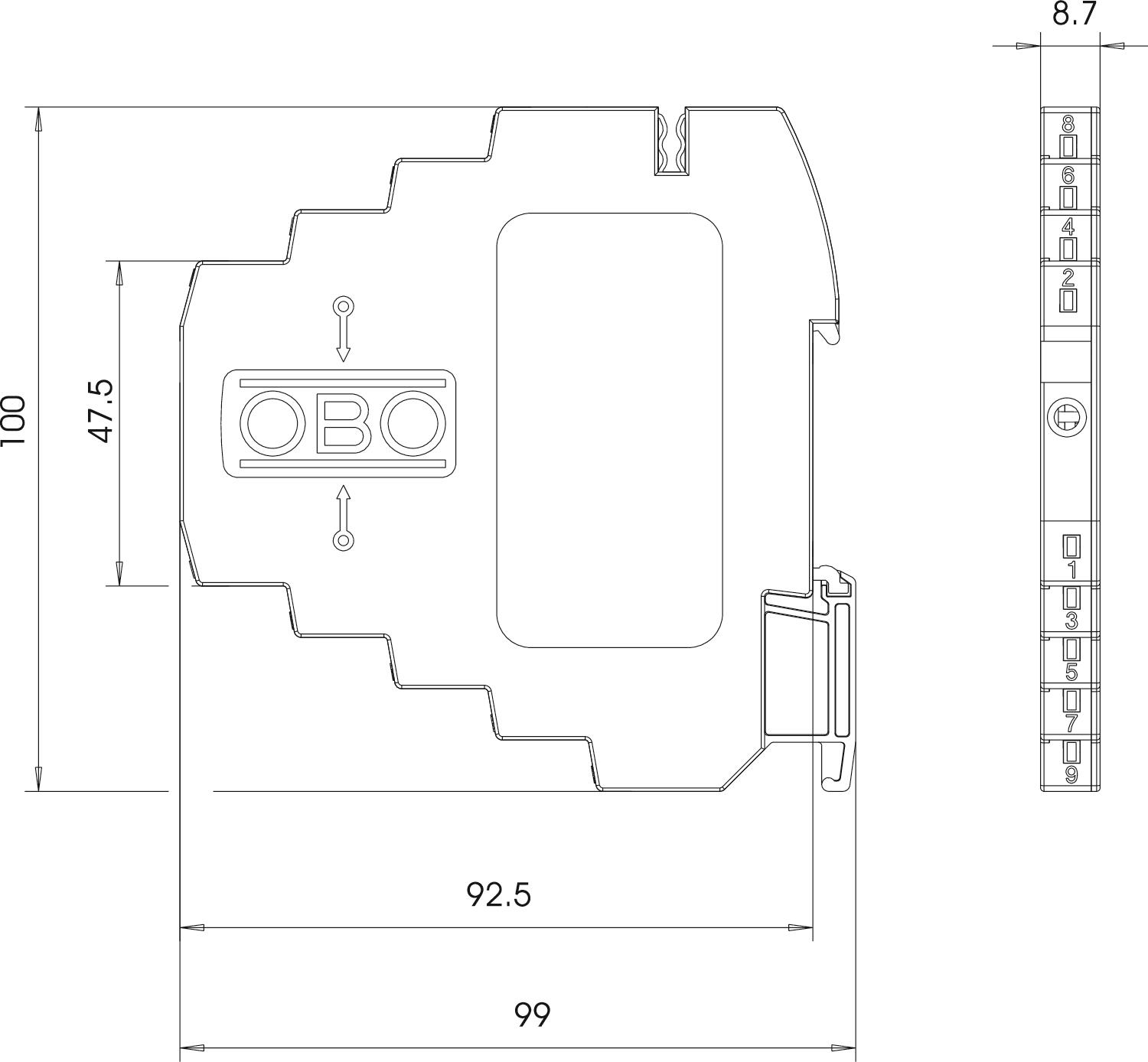

• Encombrement réduit de seulement 8,7 mm
• Circuit de protection testable in situ avec Life Control
• Grande largeur de bande jusqu'à 100 MHz
• Certificat UL (4DG1)

Application : utilisation universelle sur rail profilé DIN de 35 mm dans toutes les armoires de distribution du commerce.
  • Underwriters Laboratories Inc., USA
  • Garantie 5 ans
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Installations de mesure, commande et régulation
  • LifeControl
  • Passage de ZPF 0 jusqu'à 3
  • Expertise électrotechnique de l'installation
Caractéristiques techniques

Caractéristiques techniques

Affaiblissement d’insertion (insertion loss) ≤3 dB
Capacité (ligne/ligne) <40 pF
Connectique Borne
Courant de charge nominal CA 0,7 A
Courant de charge nominal CC 10 A
Courant de choc de décharge total (10/350) D1: 1 kA
Courant de décharge total (8/20) 5 kA
Dimension 12V
Fréquence limite 100 MHz
Homologations UL
Indice de protection IP20
Kategorie Type 1+2+3 / D1+C2+C1
Mise à la terre par : rail DIN
Niveau de protection fil/fil <55 V
Niveau de protection fil/terre <800 V
Nombre de pôles 2
Norme de contrôle CEI 61643-21
Plage de températures d’utilisation max. 80 °C
Plage de températures d’utilisation min. -40 °C
Raccordement du blindage direct
Raccordement du blindage disponible oui
Résistance au courant de choc fil - fil C1: 0,5 kV / 0,25 kA (8/20µs)
Résistance d’isolation >100 MΩ
Section de raccordement flexible max. 2,5 mm²
Section de raccordement flexible min. 0,14 mm²
Section de raccordement multifilaire max. 1,5 mm²
Section de raccordement multifilaire min. 0,14 mm²
Section de raccordement rigide max. 2,5 mm²
Section de raccordement rigide min. 0,14 mm²
Signalisation sur l'appareil lisible
SPD selon CEI 61643-21 Classe I+II+III / D1+C2+C1
Tension max. permanente CA 10,5 V
Tension max. permanente CC 15 V
Tension nominale 12 V
ZPF 0→3
Tous les types

Tous les types

Type Nombre de pôles Tension max. permanente CA Tension max. permanente CC Connectique Réf. Quantité Plus petite unité de vente
MDP-2 D-12-T-10 2 10,5 V 15 V Borne 5098415
1 Pièce
MDP-4 D-12-T-10 4 10,5 V 15 V Borne 5098419
1 Pièce
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Barre conduct. mise à la terre Barre conduct. mise à la terre VB-MDP 10-MD 5098470
1 Pièce
