- Description du produit
-

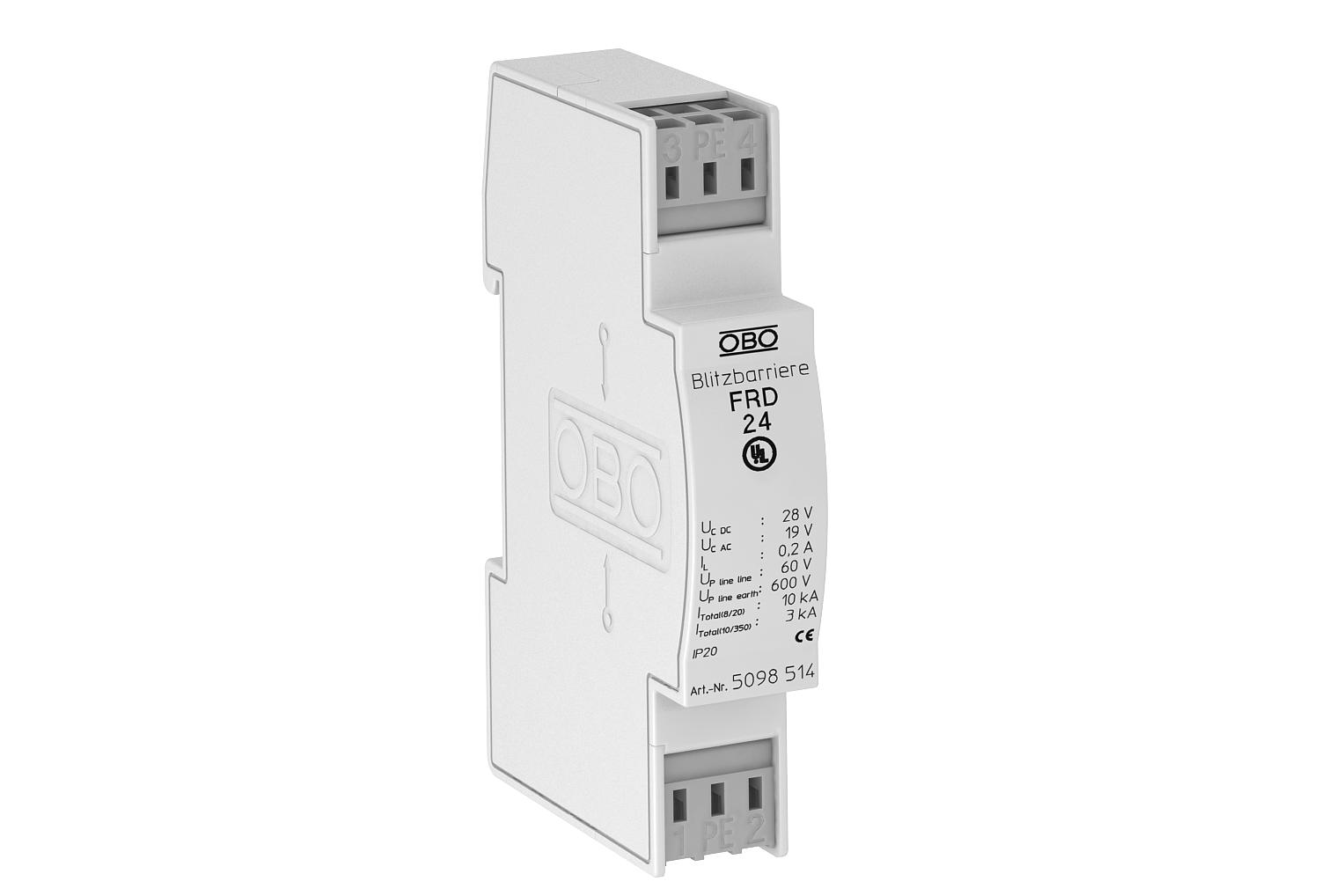

Description du produitProtection contre les surtensions pour appareils de mesure, commande et régulation
• Protections moyenne et fine
• Modèle standard pour systèmes à deux conducteurs
• Circuit de protection à deux niveaux
• Avec bornes de raccordement sans vis et faciles à monter
• En dimension modulaire de 17,5 mm de faible encombrement
• Avec découplage ohmique sur la branche longitudinale
Application : utilisation universelle sur rail profilé de 35 mm dans un coffret.

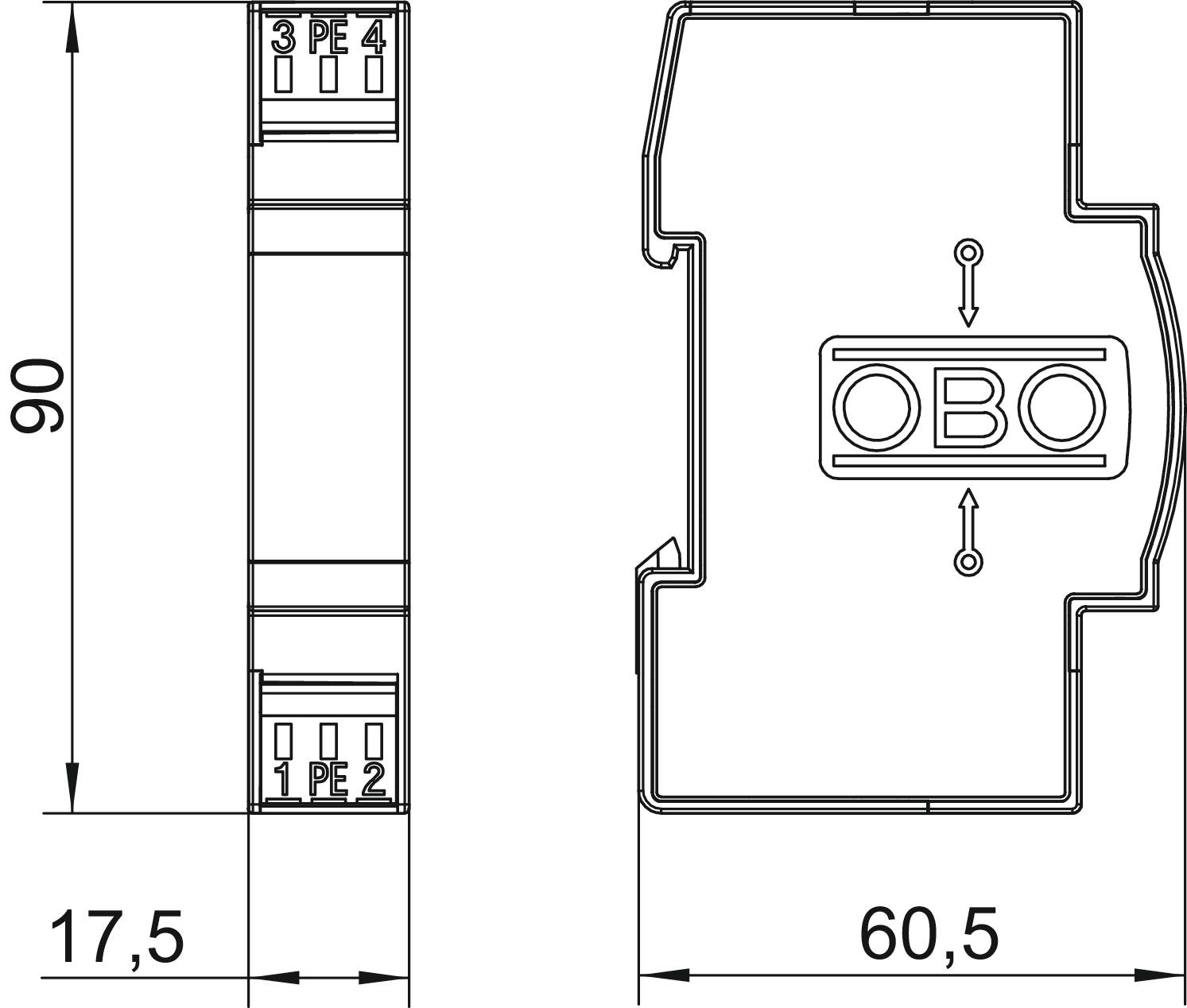

- Caractéristiques techniques
-
Caractéristiques techniques
Affaiblissement d’insertion (insertion loss) 3 dB @ 1,1 MHz dB Capacité (ligne/ligne) <10 nF Capacité (ligne/terre) <1 nF Connectique Borne Contact de télécommunication non Courant de charge nominal CA 0,14 A Courant de charge nominal CC 0,2 A Courant de choc de décharge 1,5 kA Courant de choc de décharge total (10/350) D1: 3 kA Courant de décharge nominal (8/20) 5 kA Courant de décharge total (8/20) 10 kA Dimension 24V AC Fréquence limite 1,1 MHz Homologations UL Indice de protection IP20 Kategorie Type 1+2+3 / D1+C2+C1 Largeur en modules (17,5 mm) 1 Mise à la terre par : Borne Modèle testé antidéflagrant non Niveau de protection fil/fil <60 V Niveau de protection fil/terre <600 V Nombre de pôles 2 Norme de contrôle CEI 61643-21 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Raccordement du blindage disponible non Résistance au courant de choc fil - fil C2: 5 kV / 2,5 kA (8/20µs) Résistance au courant de choc fil - terre C2: 10 kV / 5 kA (8/20µs) Résistance d’isolation >1 MΩ Résistance série par voie 15 Ω ± 10 % Section de raccordement flexible max. 2,5 mm² Section de raccordement flexible min. 0,14 mm² Section de raccordement multifilaire max. 2,5 mm² Section de raccordement multifilaire min. 0,14 mm² Section de raccordement rigide max. 2,5 mm² Section de raccordement rigide min. 0,14 mm² SPD selon CEI 61643-21 Classe I+II+III / D1+C2+C1 Supervision de parafoudre non Tension max. permanente CA 19 V Tension max. permanente CC 28 V Tension nominale 24 V ZPF 0→3 - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique FRD 24 / 5098514 , 0.21MB , pdfCatalogue Surge protection , 28.42MB , pdfDéclaration de conformité UE FRD 24 / 5098514 , 0.13MB , pdfREACH Déclaration de conformité FRD 24 / 5098514 , 0.12MB , pdfRoHS Déclaration de conformité FRD 24 / 5098514 , 0.12MB , pdfApprobation Certificat UL FRD, FLD , 0.09MB , pdfAide à la sélection Protection contre les surtensions – Aide à la sélection OBO , 2.00MB , pdfAide à la sélection Aide à la sélection parafoudres , 2.00MB , pdfInfos techniques Infos techniques FRD... , 0.09MB , pdf
