Protection moyenne et fine FLD pour systèmes à deux conducteurs, 12 V 2 | 9 | 13 | Borne

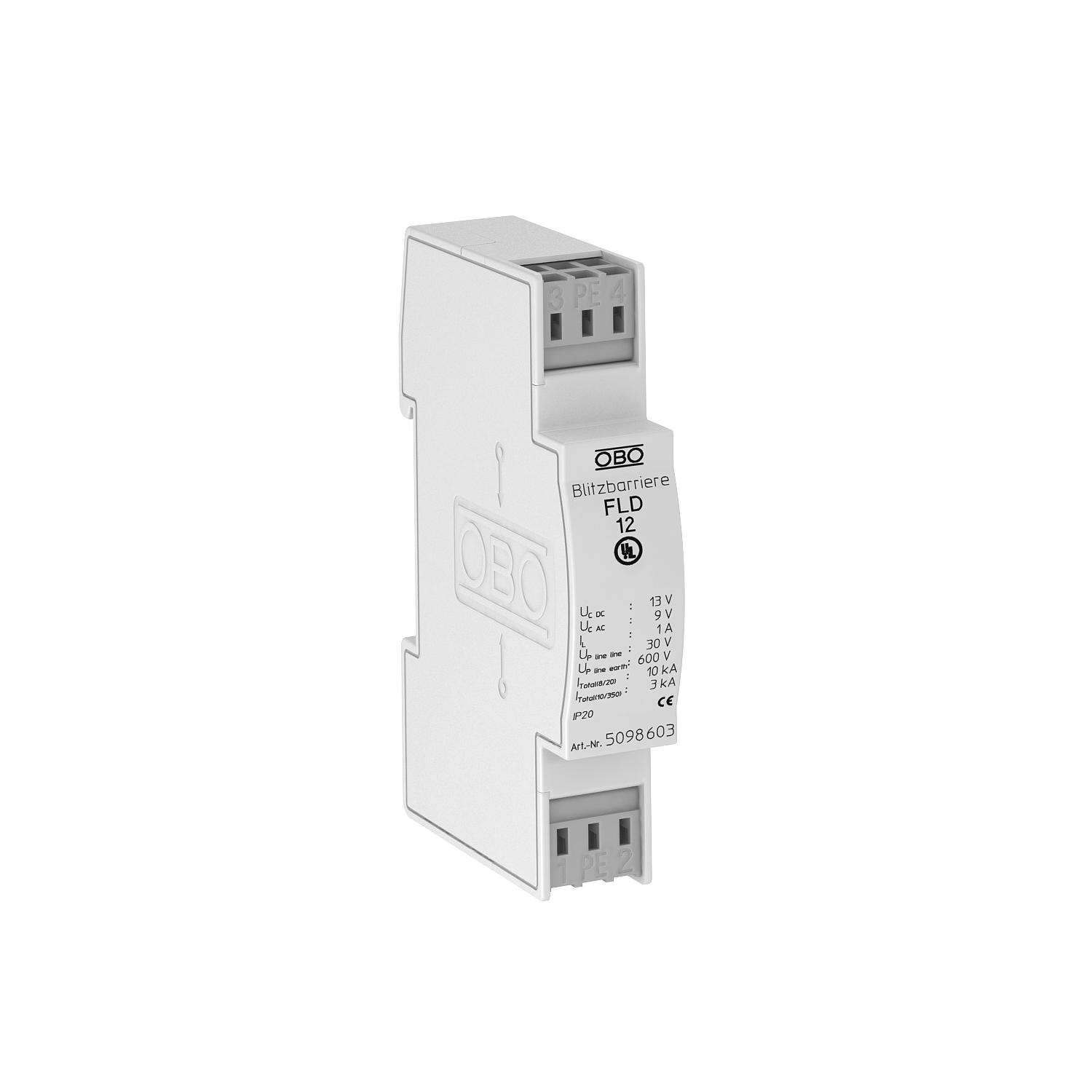

Protection moyenne et fine FLD pour systèmes à deux conducteurs, 12 V

Réf. 5098603 | EAN 4012195578376

Réf. / Type

Nombre de pôles	2

Tension max. permanente CA

Tension max. permanente CC

Connectique	Borne

Description du produit

Description du produit

Protection contre les surtensions pour mesure, commande et régulation

• Protections moyenne et fine

• Modèle standard pour systèmes à deux conducteurs

• Circuit de protection à deux niveaux

• Avec bornes de raccordement sans vis et faciles à monter

• En dimension modulaire de 17,5 mm de faible encombrement

• Avec découplage inductif sur la branche longitudinale

Application : utilisation universelle sur rail profilé de 35 mm dans tout type de coffret.

Caractéristiques techniques

Caractéristiques techniques

Affaiblissement d’insertion (insertion loss)	3 dB @ 180 kHz dB
Capacité (ligne/ligne)	<10 nF
Capacité (ligne/terre)	<1 nF
Connectique	Borne
Contact de télécommunication	non
Courant de charge nominal CA	0,7 A
Courant de charge nominal CC	1 A
Courant de choc de décharge	1,5 kA
Courant de choc de décharge total (10/350)	D1: 3 kA
Courant de décharge nominal (8/20)	5 kA
Courant de décharge total (8/20)	10 kA
Dimension	12V AC
Fréquence limite	0,18 MHz
Homologations	UL
Indice de protection	IP20
Inductance série par fil	120 µH ± 20 %
Kategorie	Type 1+2+3 / D1+C2+C1

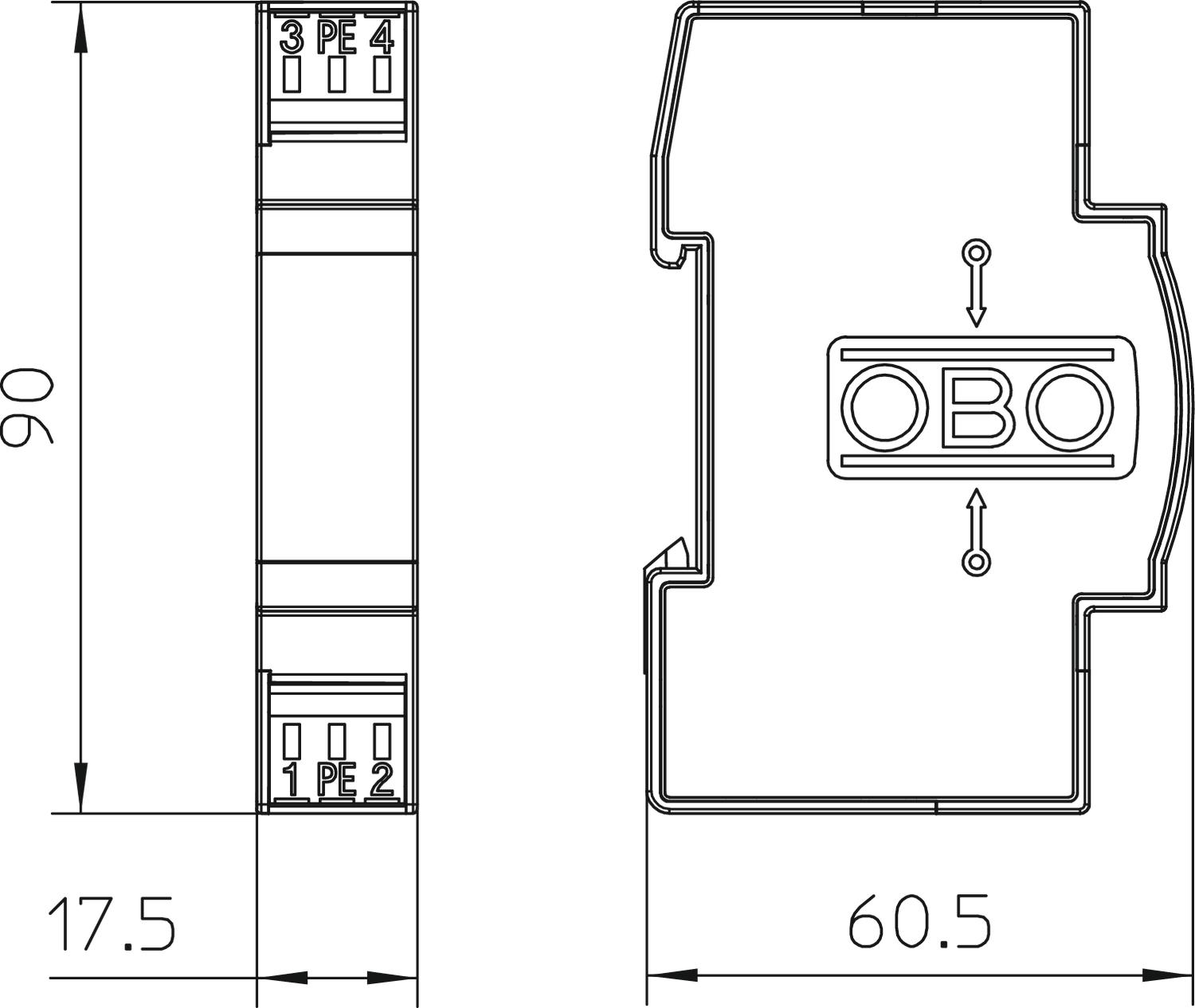

Largeur en modules (17,5 mm)	1
Mise à la terre par :	Borne
Modèle testé antidéflagrant	non

Niveau de protection fil/fil	<30 V
Niveau de protection fil/terre	<600 V
Nombre de pôles	2
Norme de contrôle	CEI 61643-21
Plage de températures d’utilisation max.	80 °C
Plage de températures d’utilisation min.	-40 °C
Raccordement du blindage disponible	non
Résistance au courant de choc fil - fil	C1: 1 kV / 0,5 kA (8/20µs)
Résistance au courant de choc fil - terre	C2: 10 kV / 5 kA (8/20µs)
Résistance d’isolation	>1 MΩ
Section de raccordement flexible max.	2,5 mm²
Section de raccordement flexible min.	0,14 mm²
Section de raccordement multifilaire max.	2,5 mm²
Section de raccordement multifilaire min.	0,14 mm²
Section de raccordement rigide max.	2,5 mm²
Section de raccordement rigide min.	0,14 mm²
SPD selon CEI 61643-21	Classe I+II+III / D1+C2+C1
Tension max. permanente CA	9 V
Tension max. permanente CC	13 V
ZPF	0→3

Tous les types

Tous les types

Type	Nombre de pôles	Tension max. permanente CA	Tension max. permanente CC	Connectique	Réf.	Quantité	Plus petite unité de vente
FLD 5	2	5 V	8 V	Borne	5098600	Pièce	1 Pièce
FLD 12	2	9 V	13 V	Borne	5098603	Pièce	1 Pièce
FLD 24	2	19 V	28 V	Borne	5098611	Pièce	1 Pièce
FLD 48	2	37 V	53 V	Borne	5098630	Pièce	1 Pièce
FLD 110	2	86 V	122 V	Borne	5098646	Pièce	1 Pièce
