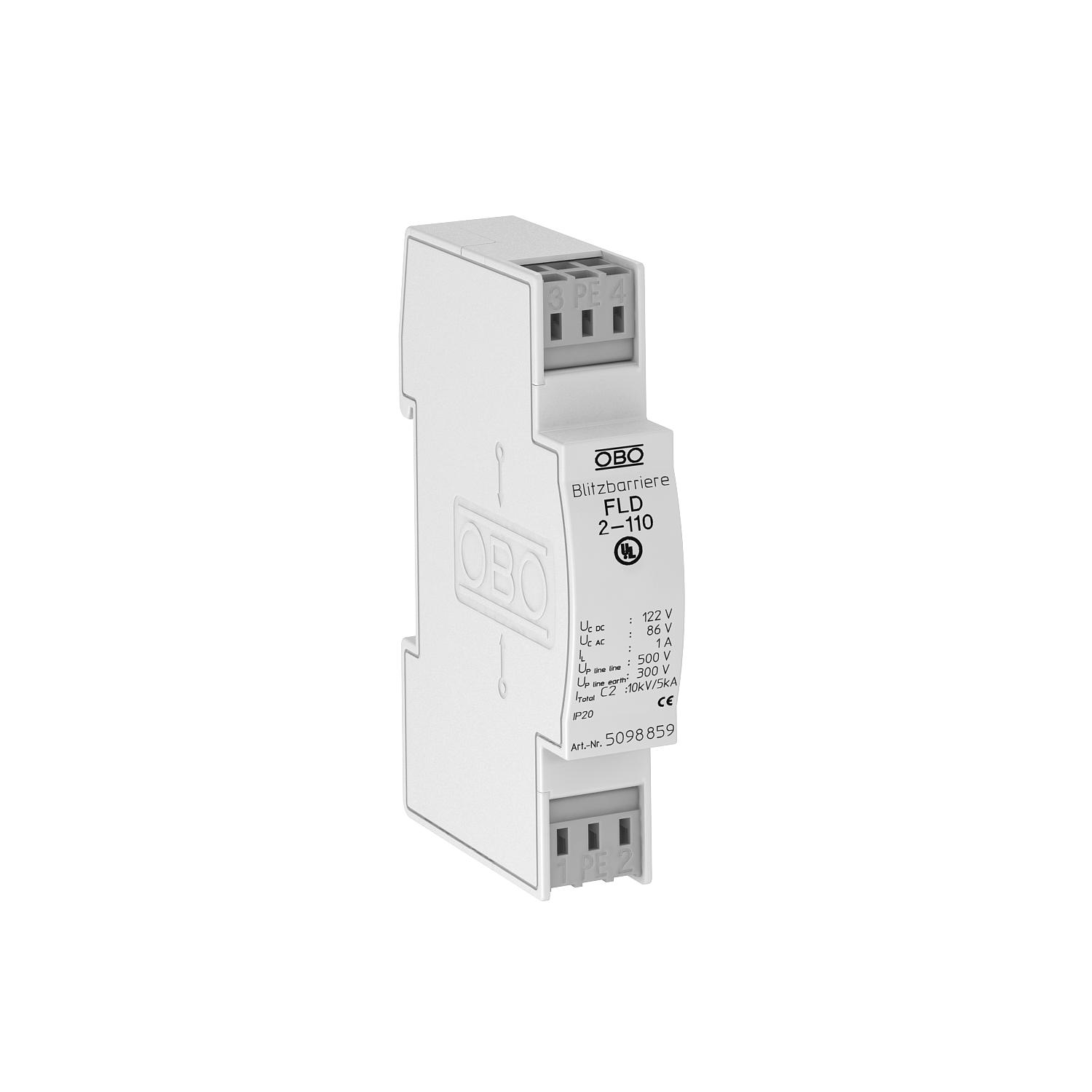

Protection moyenne et fine FLD 2 pour système à deux conducteurs, 110 V
Réf. 5098859 | EAN 4012195578512
- Description du produit
-
Description du produitProtection contre les surtensions pour mesure, commande et régulation
• Protections moyenne et fine
• Modèle standard pour systèmes à deux conducteurs
• Circuit de protection à deux niveaux
• Avec bornes de raccordement sans vis et faciles à monter

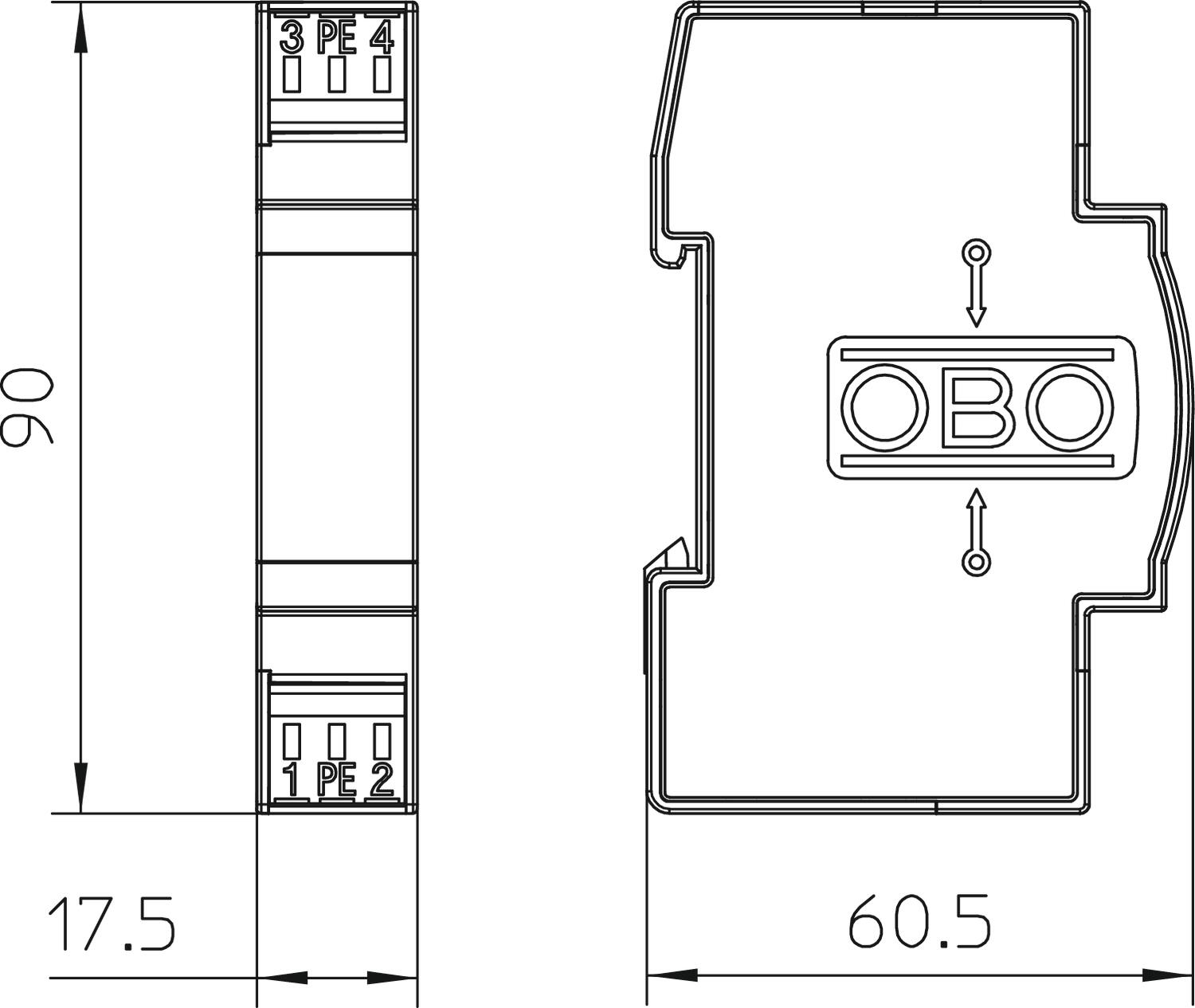

• En dimension modulaire de 17,5 mm de faible encombrement
• Avec découplage inductif sur la branche longitudinale
Application : utilisation universelle sur rail profilé de 35 mm dans tout type de coffret.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Affaiblissement d’insertion (insertion loss) 3dB @ 150 kHz dB Capacité (ligne/ligne) < 1 nF Capacité (ligne/terre) <10 nF Connectique Borne Contact de télécommunication non Courant de charge nominal CA 0,7 A Courant de charge nominal CC 1 A Courant de décharge nominal (8/20) 0,5 kA Courant de décharge total (8/20) 5 kA Dimension 110V AC Homologations UL Indice de protection IP20 Inductance série par fil 120 µH ± 10 % Kategorie Type 2+3 / C2+C1 Largeur en modules (17,5 mm) 1 Mise à la terre par : Borne Modèle testé antidéflagrant non Niveau de protection fil/fil <500 V Niveau de protection fil/terre <300 V Nombre de pôles 2 Norme de contrôle CEI 61643-21 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Raccordement du blindage disponible non Résistance au courant de choc fil - fil C2: 5 kV / 2,5 kA (8/20µs) Résistance au courant de choc fil - terre C2: 5 kV / 2,5 kA (8/20µs) Résistance d’isolation >1MΩ Section de raccordement flexible max. 2,5 mm² Section de raccordement flexible min. 0,14 mm² Section de raccordement multifilaire max. 2,5 mm² Section de raccordement multifilaire min. 0,14 mm² Section de raccordement rigide max. 2,5 mm² Section de raccordement rigide min. 0,14 mm² SPD selon CEI 61643-21 Classe II+III / C2+C1 Tension max. permanente CA 86 V Tension max. permanente CC 122 V ZPF 1→3 - Tous les types
