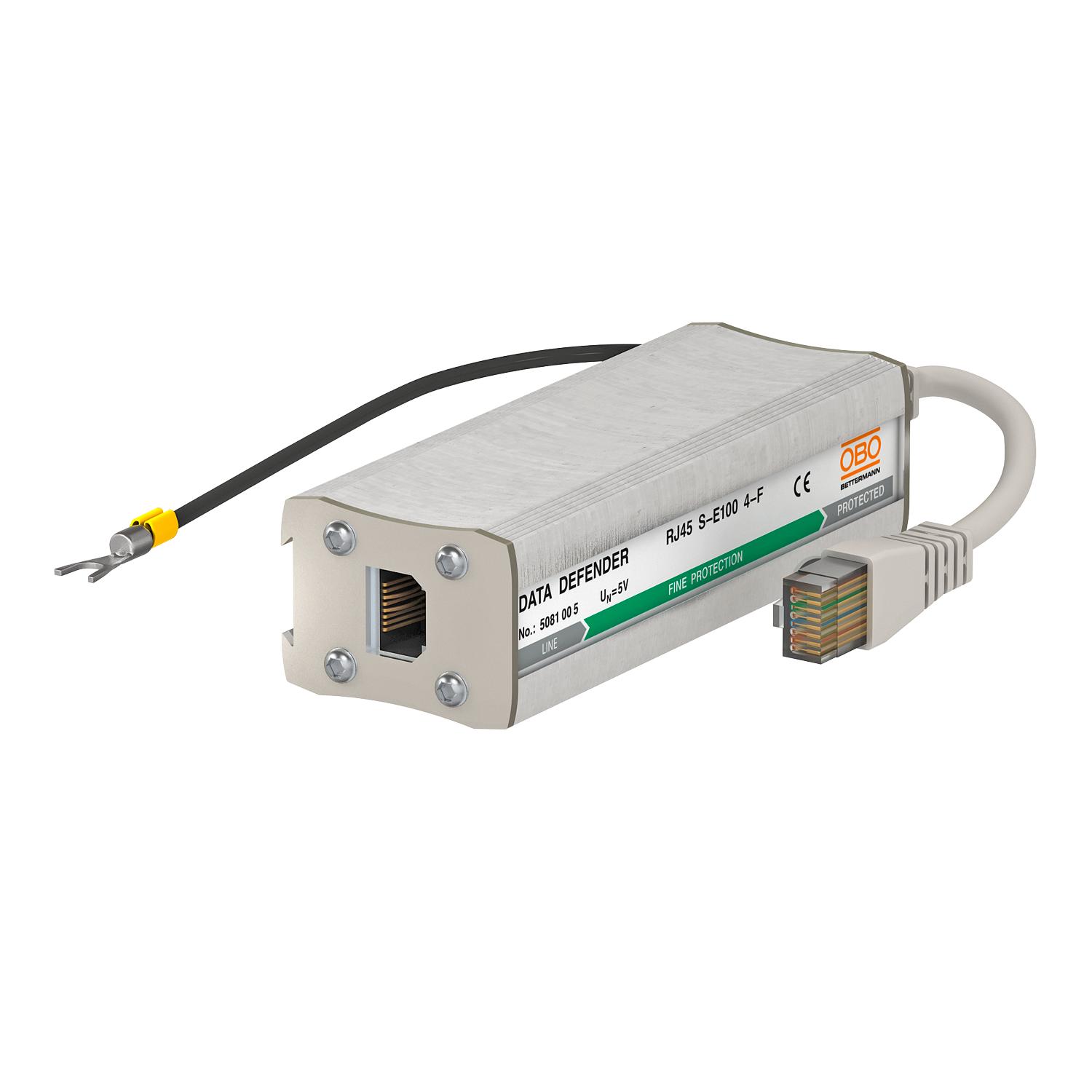

Protection fine pour systèmes informatiques à 4 fils avec RJ45

Réf. 5081005 | EAN 4012196415762

Réf. / Type

Nombre de pôles	4

Modèle

Tension max. permanente CC

Connectique	RJ45

Description du produit

Description du produit

Protection de câbles de données pour les systèmes informatiques

• Dans un boîtier en aluminium

• Connecteur RJ45

• Avec câble de raccordement 150 mm avec connecteurs RJ45

• Montage facile par connecteur intermédiaire

• Circuit de protection à deux niveaux

• Montage sur rails grâce aux accessoires DLS-BS (5082 38 2)

Application : paire torsadée, circuits de commande, câbles de communication RJ45

Caractéristiques techniques

Caractéristiques techniques

Affaiblissement d’insertion (insertion loss)	≤3 dB
Capacité (ligne/ligne)	<50 pF
Capacité (ligne/terre)	<20 pF
Channel performance Ansi/EA	CAT 5e
Channel performance ISO/CEI	Classe E
Connectique	RJ45
Courant de charge nominal CA	0,7 A
Courant de charge nominal CC	1 A
Courant de décharge total (8/20)	2,5 kA
Dimension	6.2V
Fréquence limite	100 MHz
Indice de protection	IP40
Kategorie	Type 2+3 / C2+C1
Mise à la terre par :	Circuit de raccordement
Modèle	Protection fine 4 fils + blindage
Niveau de protection fil/fil	<40 V

Niveau de protection fil/terre	<750 V
Nombre de pôles	4
Norme de contrôle	CEI 61643-21
Plage de températures d’utilisation max.	80 °C
Plage de températures d’utilisation min.	-40 °C
Raccordement du blindage	indirect
Raccordement du blindage disponible	oui
Résistance au courant de choc fil - fil	C1: 1 kV / 0,5 kA (8/20µs)
Résistance au courant de choc fil - terre	C1: 1 kV / 0,5 kA (8/20µs)
Résistance d’isolation	>500 MΩ
Signalisation sur l'appareil	sans
SPD selon CEI 61643-21	Classe II+III / C2+C1
Supervision de parafoudre	non
Tension max. permanente CA	4,2 V
Tension max. permanente CC	6 V
ZPF	2→3

Tous les types

Tous les types

Type	Nombre de pôles	Modèle	Tension max. permanente CC	Connectique	Réf.	Quantité	Plus petite unité de vente
RJ45 S-E100 4-B	4	Protection de base 4 fils + blindage	170 V	RJ45	5081001	Pièce	1 Pièce
RJ45 S-E100 4-F	4	Protection fine 4 fils + blindage	6 V	RJ45	5081005	Pièce	1 Pièce
