Protection fine 8-F pour réseaux Ethernet (classe D/CAT 5) 8 | Protection fine 8 fils + blindage | | 6 | RJ45 8(8)

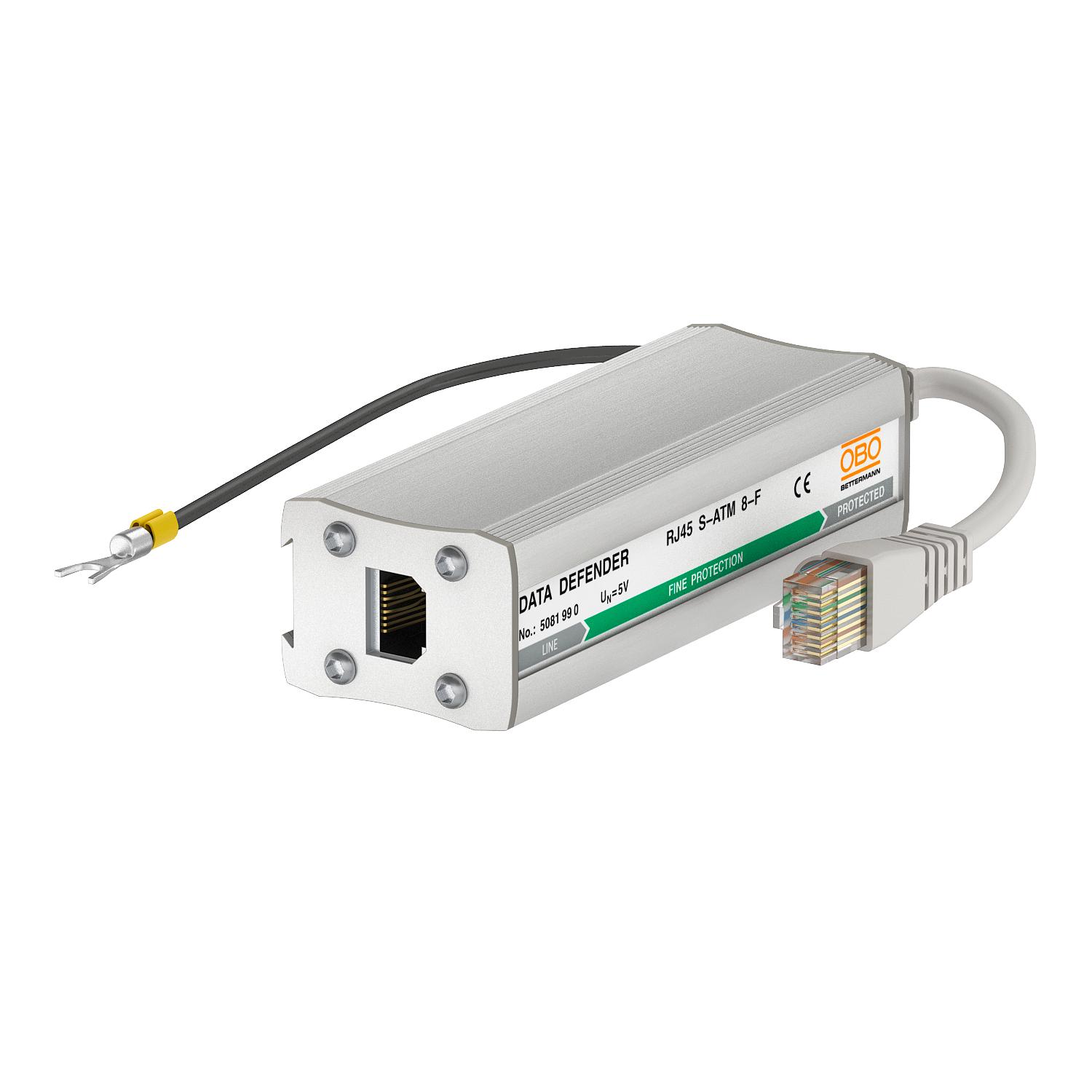

Protection fine 8-F pour réseaux Ethernet (classe D/CAT 5)

Réf. 5081990 | EAN 4012196415694

Réf. / Type	5081990 / RJ45 S-ATM 8-F

Nombre de pôles	8

Modèle	Protection fine 8 fils + blindage

Tension max. permanente CC	6 V

Connectique	RJ45 8(8)

Description du produit

Description du produit

Protection universelle pour câbles de données de réseaux de réseaux de données et de télécommunications

• Dans boîtier en aluminium

• Protection de 8 fils

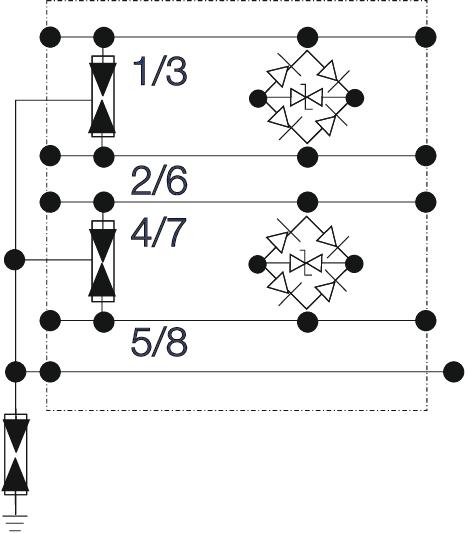

• Avec circuit de protection à deux niveaux

• Montage facile

• Avec connecteur Western RJ45

• Avec câble de raccordement de 150 mm à connecteurs RJ45

• Réseaux Cat-5e, 10BaseT, 100BaseT, 1000BaseT

• Montage sur rail avec accessoires DLS-BS (5082 38 2)

Application : pour systèmes analogiques, RNIS, DSL, Ethernet Twisted Pair.
• Pour réseaux de classe D ou CAT 5e

• Montage sur rail profilé ou directement sur le terminal

• Installation simple avec les connecteurs RJ45

• Caractéristiques de transmission optimisées

Caractéristiques techniques

Caractéristiques techniques

Affaiblissement d’insertion (insertion loss)	<3 @ 150 MHz dB
Capacité (ligne/ligne)	<50 pF
Capacité (ligne/terre)	<10 pF
Channel performance Ansi/EA	CAT 5e
Channel performance ISO/CEI	Classe D
Connectique	RJ45 8(8)
Courant de décharge total (8/20)	7,5 kA

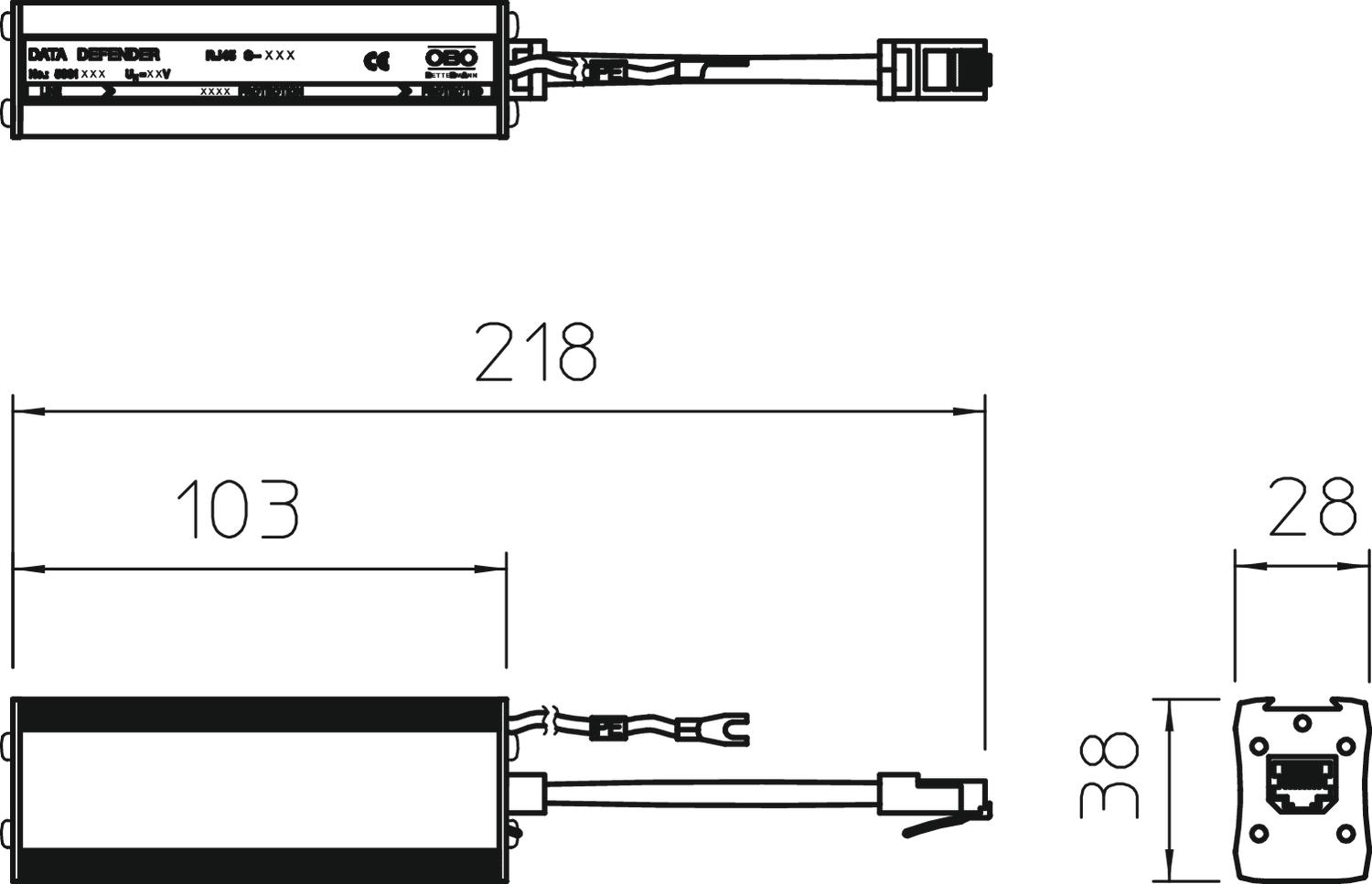

Dimension	6.2V
Empreinte CO₂ (GWP) du berceau à la porte	1,5463 kg CO₂e / 1 Pièce
Fréquence limite	155 MHz
Indice de protection	IP40
Kategorie	Type 2+3 / C2+C1
Mise à la terre par :	Circuit de raccordement
Modèle	Protection fine 8 fils + blindage
Niveau de protection fil/fil	<40 V

Niveau de protection fil/terre	<900 V
Nombre de pôles	8
Norme de contrôle	CEI 61643-21
Plage de températures d’utilisation max.	80 °C
Plage de températures d’utilisation min.	-40 °C
Raccordement du blindage	direct
Raccordement du blindage disponible	oui
Résistance au courant de choc fil - fil	C2: 3 kV / 1,5 kA (8/20µs)
Résistance au courant de choc fil - terre	C2: 3 kV / 1,5 kA (8/20µs)
Résistance d’isolation	>1 GΩ
SPD selon CEI 61643-21	Classe II+III / C2+C1
Supervision de parafoudre	non
Tension max. permanente CA	4,2 V
Tension max. permanente CC	6 V
ZPF	1→3
