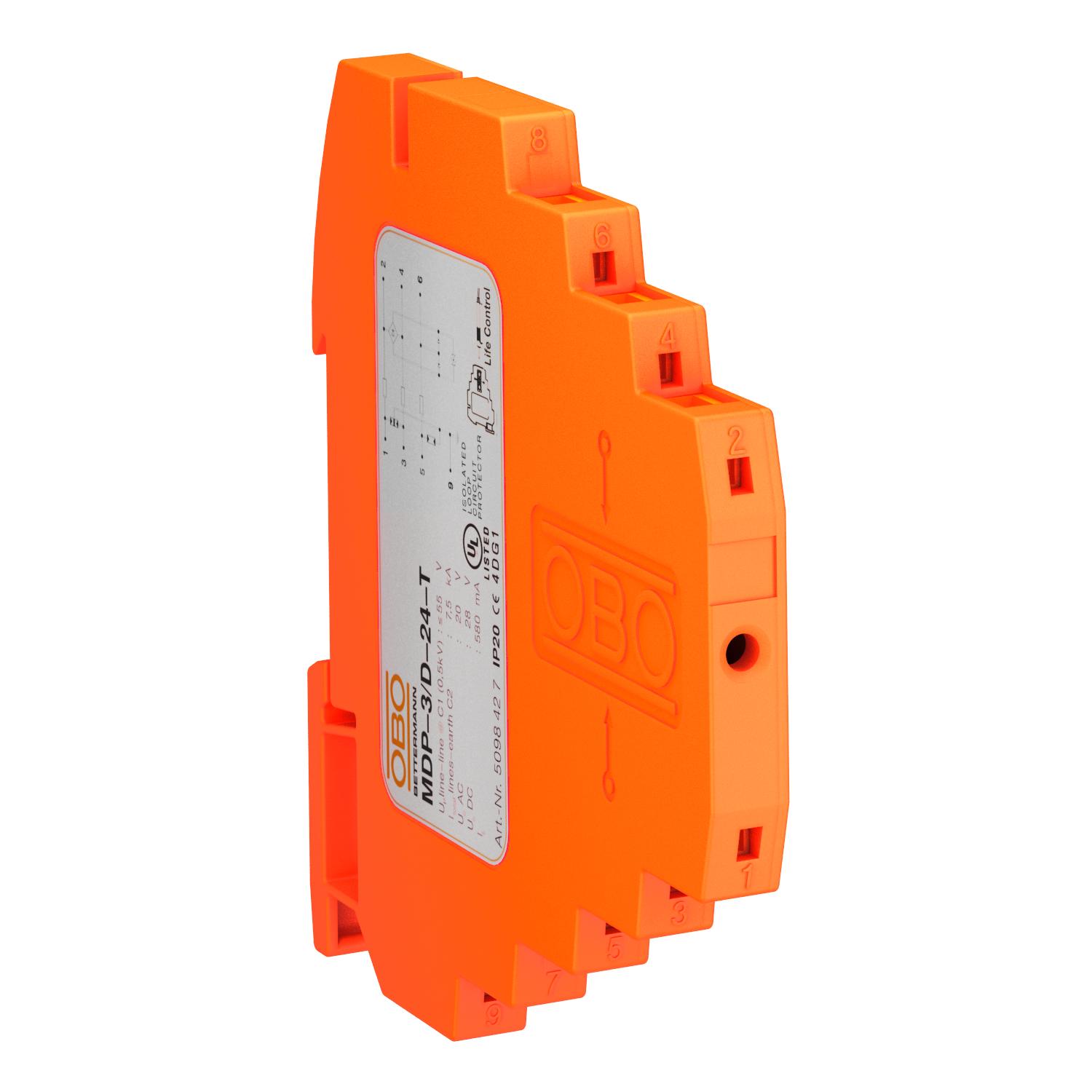

Protection en série, 3 pôles, modèle 24 V

Réf. 5098427 | EAN 4012195406877

20 V
28 V
Borne
Description du produit
Description du produit

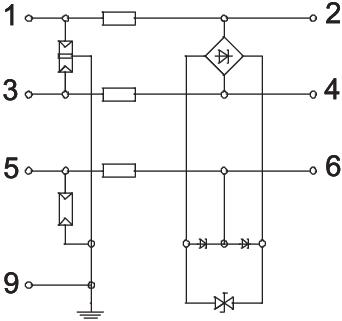

Protection série avec fonction test; modèle 24 V

• Courant de charge nominal 0,58 A
• Protection pour systèmes multifilaires
• Mise à la terre directe du blindage et bornes de raccordement sans vis
• Encombrement réduit de seulement 8,7 mm
• Circuit de protection testable in situ avec Life Control
• Grande largeur de bande jusqu'à 100 MHz
• Certificat UL (4DG1)

Application : utilisation universelle sur rail profilé de 35 mm en armoire de distribution du commerce.
  • Underwriters Laboratories Inc., USA
  • Garantie 5 ans
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Installations de mesure, commande et régulation
  • LifeControl
  • Passage de ZPF 0 jusqu'à 3
  • Expertise électrotechnique de l'installation
Caractéristiques techniques

Caractéristiques techniques

Affaiblissement d’insertion (insertion loss) ≤3 dB
Capacité (ligne/ligne) <40 pF
Capacité (ligne/terre) <40 pF
Connectique Borne
Contact de télécommunication non
Courant de charge nominal CA 0,4 A
Courant de charge nominal CC 0,58 A
Courant de choc de décharge total (10/350) D1: 1,5 kA
Courant de décharge total (8/20) 7,5 kA
Dimension 24V
Fréquence limite 100 MHz
Homologations UL
Indice de protection IP20
Kategorie Type 1+2+3 / D1+C2+C1
Mise à la terre par : rail DIN
Modèle testé antidéflagrant non
Niveau de protection @ C1 <65 V
Niveau de protection fil/fil <55 V
Niveau de protection fil/terre <800 V
Nombre de pôles 3
Norme de contrôle CEI 61643-21
Plage de températures d’utilisation max. 80 °C
Plage de températures d’utilisation min. -40 °C
Raccordement du blindage direct
Raccordement du blindage disponible oui
Résistance au courant de choc fil - fil C1: 0,5 kV / 0,25 kA (8/20µs)
Résistance au courant de choc fil - terre C2: 5 kV / 2,5 kA (8/20µs)
Résistance d’isolation >100 MΩ
Résistance série par voie 2,35 Ω ± 5 %
Section de raccordement flexible max. 2,5 mm²
Section de raccordement flexible min. 0,14 mm²
Section de raccordement multifilaire max. 1,5 mm²
Section de raccordement multifilaire min. 0,14 mm²
Section de raccordement rigide max. 2,5 mm²
Section de raccordement rigide min. 0,14 mm²
Signalisation sur l'appareil lisible
SPD selon CEI 61643-21 Classe I+II+III / D1+C2+C1
Supervision de parafoudre non
Tension max. permanente CA 20 V
Tension max. permanente CC 28 V
Tension nominale 24 V
ZPF 0→3
Tous les types

Tous les types

Type Nombre de pôles Tension max. permanente CA Tension max. permanente CC Connectique Réf. Quantité Plus petite unité de vente
MDP-2 D-24-T 2 20 V 28 V Borne 5098422
1 Pièce
MDP-3 D-24-T 3 20 V 28 V Borne 5098427
1 Pièce
MDP-4 D-24-T 4 20 V 28 V Borne 5098431
1 Pièce
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Barre conduct. mise à la terre Barre conduct. mise à la terre VB-MDP 10-MD 5098470
1 Pièce
