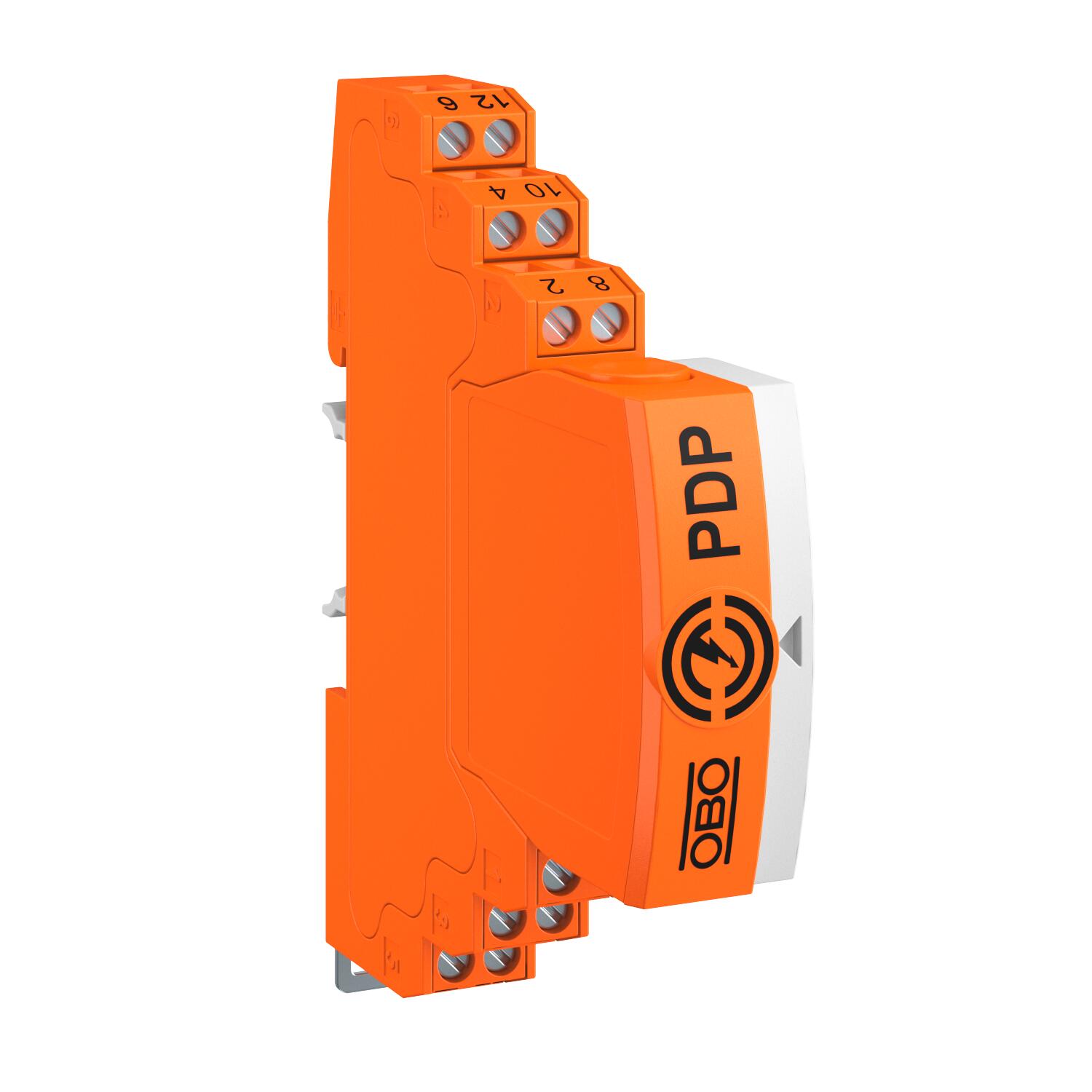

Protection des données informatiques enfichable, 2x2 pôles, mise à la terre directe avec OS, 12 V
Réf. 5080359 | EAN 4012196742257
- Description du produit
-
Description du produit
Protection des données informatiques enfichable type 1+2/D1+C2 pour applications de la technologie de mesure, de commande et de régulation
• Appareil de protection pour systèmes multifilaire
• Blindage direct
• Plage de fréquence jusqu'à 100 MHz
• Mise à la terre possible par le profilé chapeau ou avec câble de raccordement
• Emboîtement réduit de 12,5 mm
• Haute résistance au débit - aucun coupure de signal sans module de protection
• Avec signalisation optique et possibilité de signalisation à distance via l'alimentation PDP-PS
Application: Parasurtenseur et parafoudre universel pour appareils de données informatique dans la technologie MCR
-
- Caractéristiques techniques
-
Caractéristiques techniques

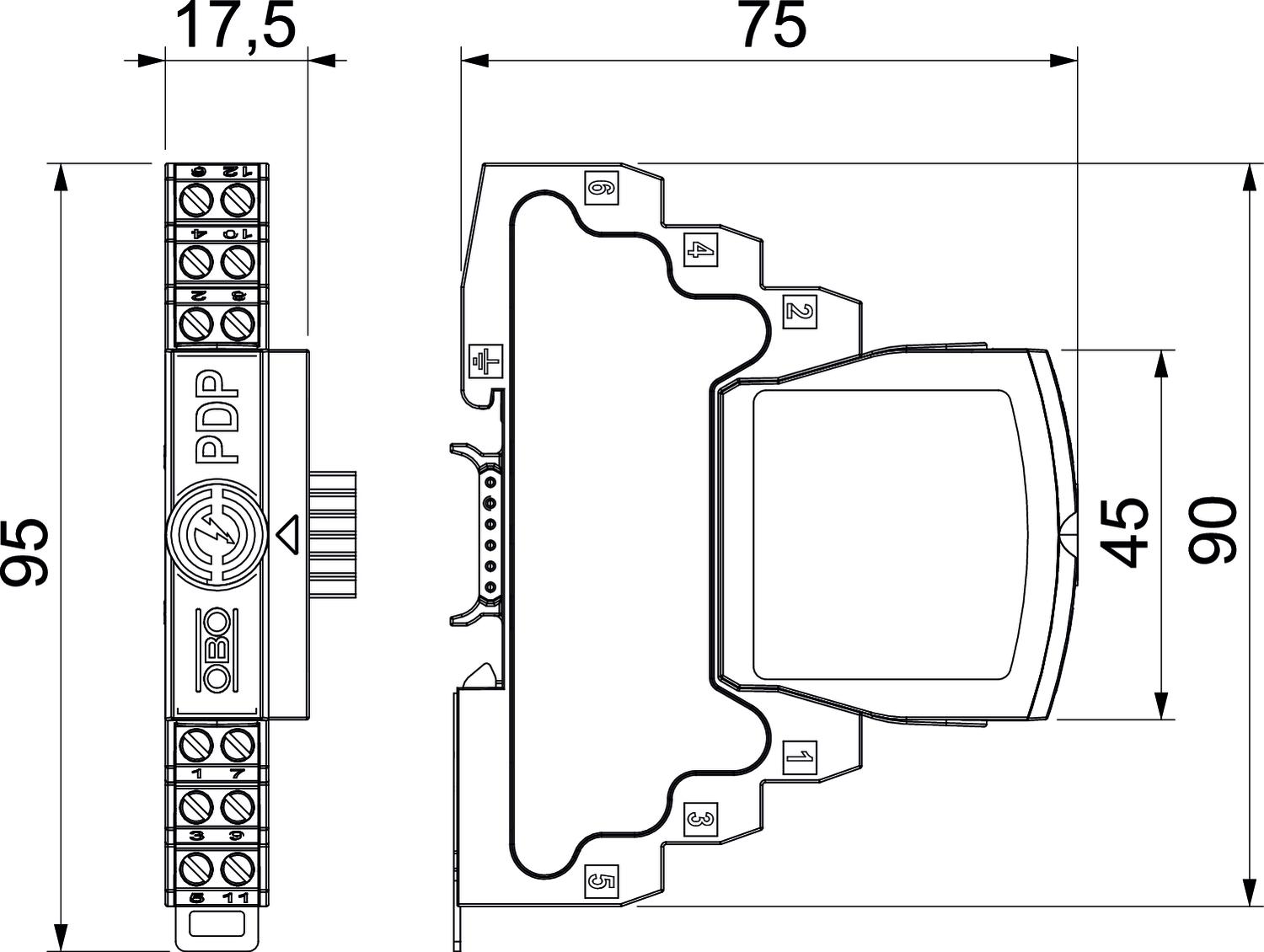

Affaiblissement d’insertion (insertion loss) ≤3 dB Capacité (ligne/ligne) ≤30 pF Capacité (ligne/terre) ≤30 pF Connectique Borne Courant de charge nominal CA 0,425 A Courant de charge nominal CC 0,6 A Courant de choc de décharge 2,5 kA Courant de choc de décharge total (10/350) 2,5 kA Courant de décharge nominal (8/20) 10 kA Courant de décharge nominal In selon C2 (total) 20 kA Courant de décharge total (8/20) 20 kA Dimension 12V Fréquence limite 100 MHz Hauteur 95 mm Indice de protection IP20 Kategorie Type 1+2 / D1+C2 Largeur 17,5 mm Longueur 75 mm Mise à la terre par : Circuit de raccordement/rail DIN Modèle 2x2 pôles Montage Entrée/sortie Bornes à vis Niveau de protection fil/fil 130 V Niveau de protection fil/terre 850 V Nombre de pôles 4 Norme de contrôle CEI 61643-21 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Raccordement du blindage direct Raccordement du blindage disponible oui Résistance au courant de choc fil - fil 10 kV / 5 kA Résistance au courant de choc fil - terre 10 kV / 5 kA Résistance longitudinale 1.2 ± 5% Résistance série par voie 1,2 Ω ± 5% Section de raccordement flexible max. 1,5 mm² Section de raccordement flexible min. 0,14 mm² Section de raccordement multifilaire max. 2,5 mm² Section de raccordement multifilaire min. 0,14 mm² Section de raccordement rigide max. 2,5 mm² Section de raccordement rigide min. 0,14 mm² Signalisation sur l'appareil aucun SPD selon CEI 61643-1 classe I+II SPD selon CEI 61643-21 Classe I+II / D1+C2 Tension max. permanente CA 12 V Tension max. permanente CC 16 V Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique PDP-2x2-12-D-OS / 5080359 , 0.31MB , pdfCatalogue Überspannungsschutz , 28.42MB , pdfDéclaration de conformité PDP-2x2-12-D-OS / 5080359 , 0.13MB , pdfAide à la sélection Protection contre les surtensions – Aide à la sélection OBO , 2.00MB , pdfAide à la sélection Aide à la sélection parafoudres , 2.00MB , pdfInstructions de montage Steckbarer Datenleitungsschutz PDP-OS 12V , 6.19MB , pdf
