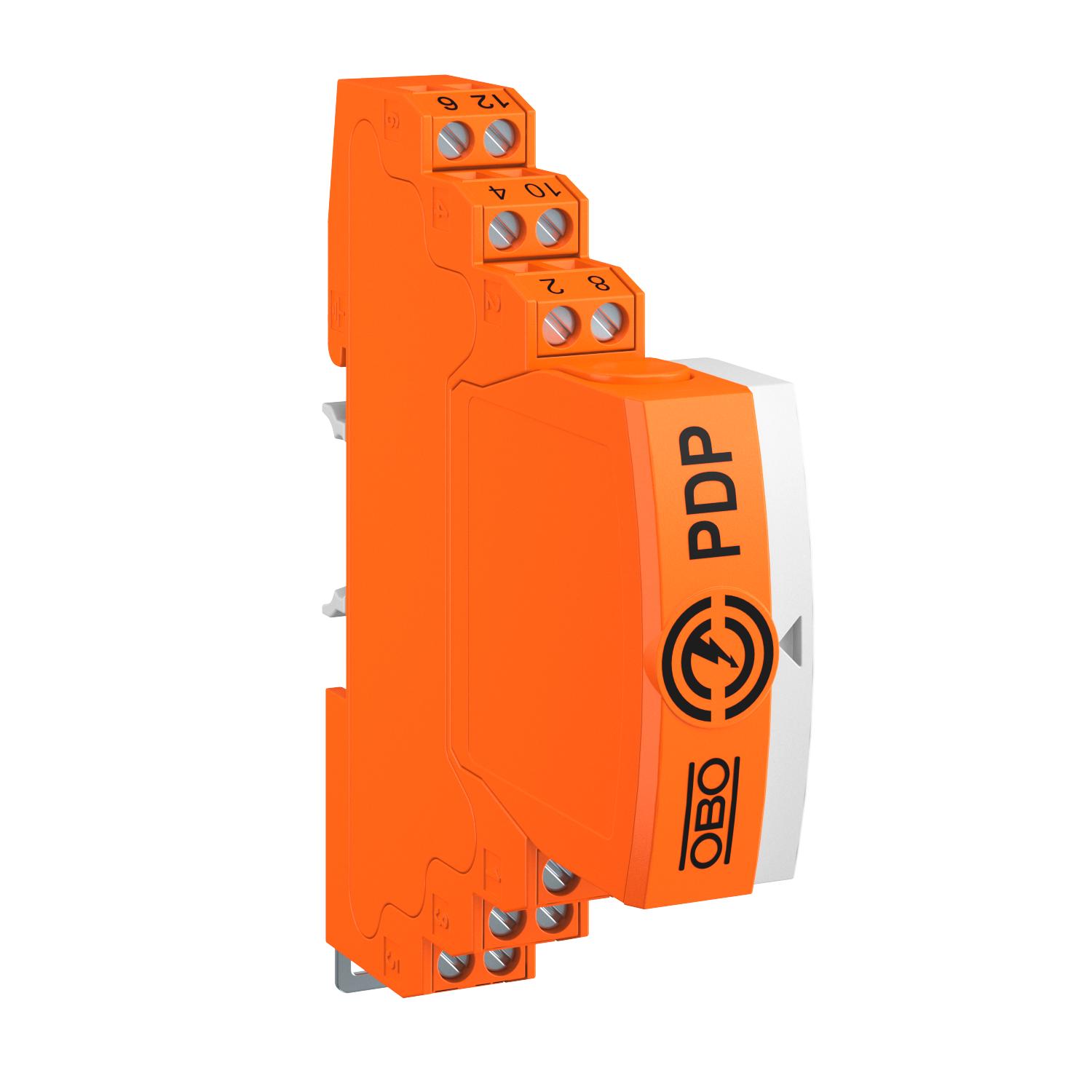

Protection des données informatiques enfichable, 2 pôles, mise à la terre directe avec OS, 5 V
Réf. 5080341 | EAN 4012196742172
- Description du produit
-
Description du produit
Protection des données informatiques enfichable type 1+2/D1+C2 pour applications de la technologie de mesure, de commande et de régulation
• Appareil de protection pour systèmes multifilaire
• Blindage direct
• Plage de fréquence jusqu'à 100 MHz
• Mise à la terre possible par le profilé chapeau ou avec câble de raccordement
• Emboîtement réduit de 12,5 mm
• Haute résistance au débit - aucun coupure de signal sans module de protection
• Avec signalisation optique et possibilité de signalisation à distance via l'alimentation PDP-PS
Application: Parasurtenseur et parafoudre universel pour appareils de données informatique dans la technologie MCR
-
- Caractéristiques techniques
-
Caractéristiques techniques
Affaiblissement d’insertion (insertion loss) ≤3 dB Capacité (ligne/ligne) ≤30 pF Capacité (ligne/terre) ≤30 pF Connectique Borne Courant de charge nominal CA 0,425 Courant de charge nominal CC 0,6 A Courant de choc de décharge 2,5 kA Courant de choc de décharge total (10/350) 2,5 Courant de décharge nominal (8/20) 10 kA Courant de décharge nominal In selon C2 (total) 20 kA Courant de décharge total (8/20) 20 kA Dimension 5V Fréquence limite 100 MHz Hauteur 95 mm Indice de protection IP20 Kategorie Type 1+2 / D1+C2 Largeur 17,5 mm Longueur 75 mm Mise à la terre par : Circuit de raccordement/rail DIN Modèle 2 pôles Montage Entrée/sortie Bornes à vis Niveau de protection fil/fil 100 V Niveau de protection fil/terre 850 V Nombre de pôles 2 Norme de contrôle CEI 61643-21 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Raccordement du blindage direct Raccordement du blindage disponible oui Résistance au courant de choc fil - fil 10 kV / 5 kA Résistance au courant de choc fil - terre 10 kV / 5 kA Résistance longitudinale 1.2 ± 5% Résistance série par voie 1,2 Ω ± 5% Section de raccordement flexible max. 1,5 mm² Section de raccordement flexible min. 0,14 mm² Section de raccordement multifilaire max. 2,5 mm² Section de raccordement multifilaire min. 0,14 mm² Section de raccordement rigide max. 2,5 mm² Section de raccordement rigide min. 0,14 mm² Signalisation sur l'appareil aucun SPD selon CEI 61643-1 classe I+II SPD selon CEI 61643-21 Classe I+II / D1+C2 Tension max. permanente CA 4,2 Tension max. permanente CC 6 Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
-
Tous les types
