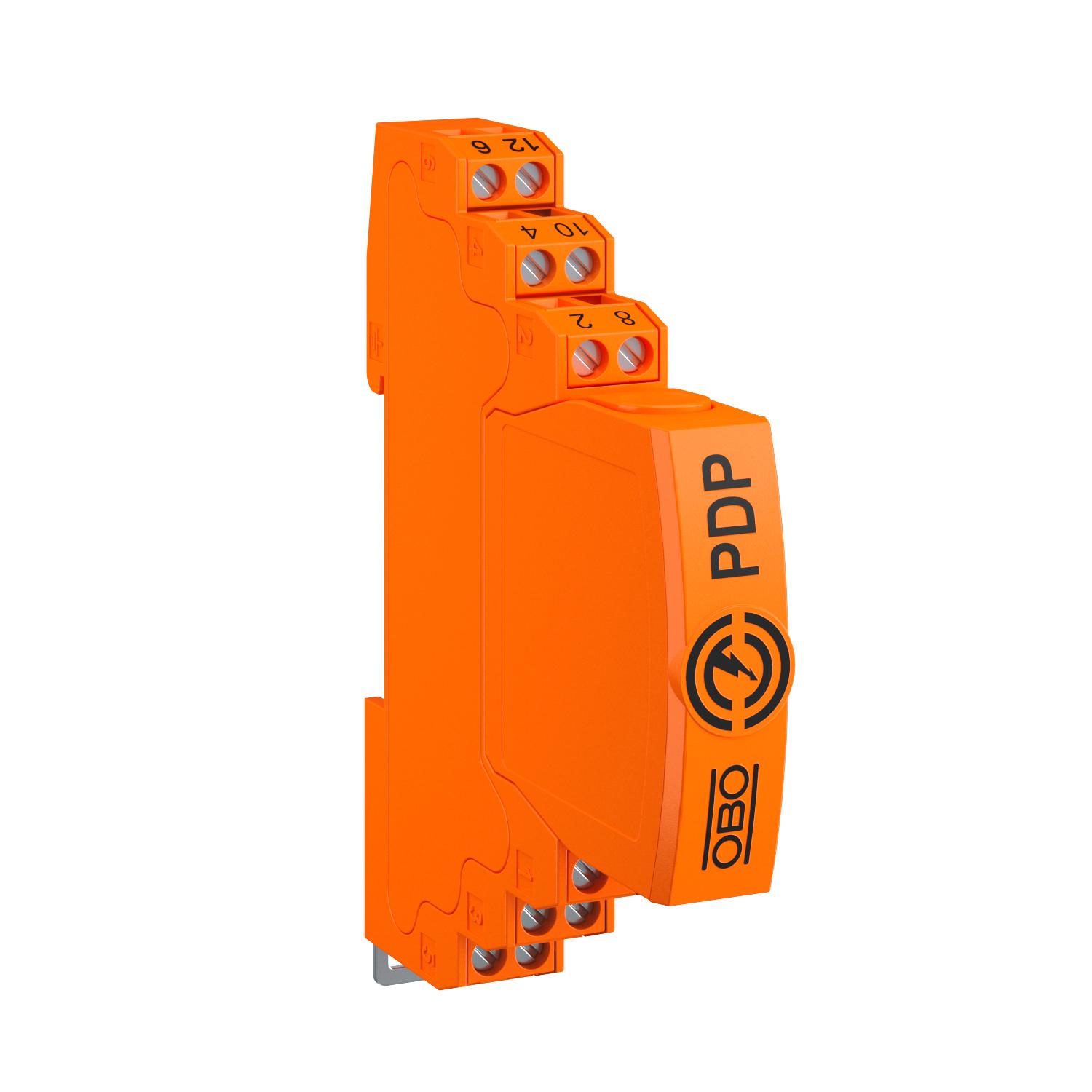

Protection des données informatiques emboîtable, 2 pôles, mise à la terre directe 24 V

Réf. 5080305 | EAN 4012196741922

Réf. / Type

Nombre de pôles	2

Modèle	2 pôles

Tension max. permanente CA

Tension max. permanente CC

Connectique	Borne

Description du produit

Description du produit

Protection des données informatiques emboîtable type 1+2/D1+C2 pour applications de la technologie de mesure, de commande et de régulation

• Appareil de protection pour systèmes multifilaire
• Blindage direct
• Section de fréquence jusqu'à 100MHz
• Mise à la terre possible par le rail DIN ou avec câble de raccordement
• Emboîtement réduit de 12,5 mm
• Haute résistance au débit - aucun coupure de signal sans module de protection

Application: Parasurtenseur et parafoudre universel pour appareils de données informatique dans la technologie MCR

Caractéristiques techniques

Caractéristiques techniques

Affaiblissement d’insertion (insertion loss)	≤3 dB
Capacité (ligne/ligne)	≤30 pF
Capacité (ligne/terre)	≤30 pF
Connectique	Borne
Courant de charge nominal CA	0,425 A
Courant de charge nominal CC	0,6 A
Courant de choc de décharge	2,5 kA
Courant de choc de décharge total (10/350)	2,5 kA
Courant de décharge nominal (8/20)	10 kA
Courant de décharge nominal In selon C2 (total)	20 kA
Courant de décharge total (8/20)	20 kA
Dimension	24V
Fréquence limite	100 MHz

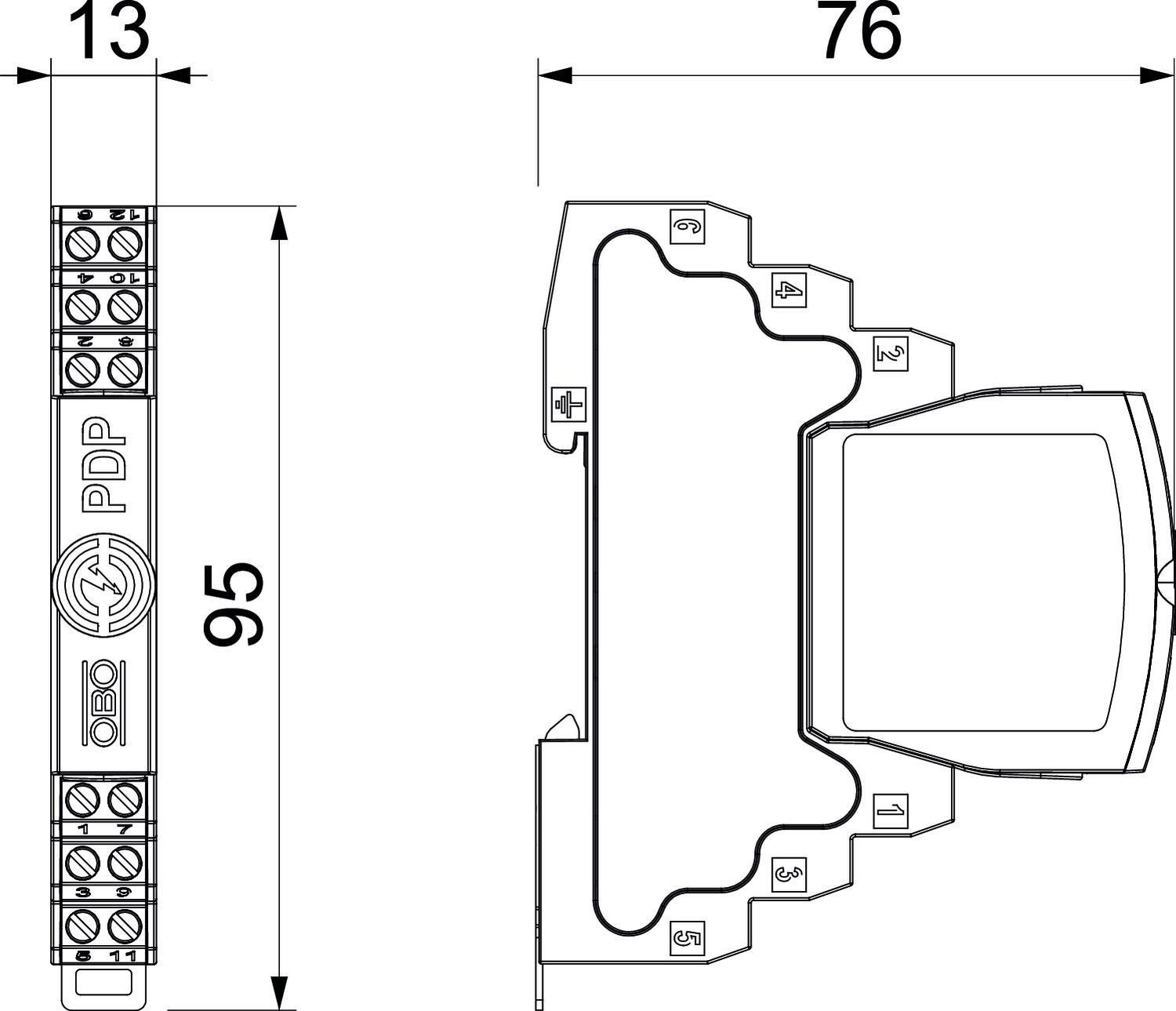

Hauteur	95 mm
Indice de protection	IP20
Kategorie	Type 1+2 / D1+C2
Largeur	13 mm
Longueur	76 mm
Mise à la terre par :	Circuit de raccordement/rail DIN
Modèle	2 pôles
Montage Entrée/sortie	Bornes à vis
Niveau de protection fil/fil	150 V
Niveau de protection fil/terre	850 V

Nombre de pôles	2
Norme de contrôle	CEI 61643-21
Plage de températures d’utilisation max.	80 °C
Plage de températures d’utilisation min.	-40 °C
Raccordement du blindage	direct
Raccordement du blindage disponible	oui
Résistance au courant de choc fil - fil	10 kV / 5 kA
Résistance au courant de choc fil - terre	10 kV / 5 kA
Résistance longitudinale	1.2 ± 5%
Résistance série par voie	1,2 Ω ± 5%
Section de raccordement flexible max.	1,5 mm²
Section de raccordement flexible min.	0,14 mm²
Section de raccordement multifilaire max.	2,5 mm²
Section de raccordement multifilaire min.	0,14 mm²
Section de raccordement rigide max.	2,5 mm²
Section de raccordement rigide min.	0,14 mm²
Signalisation sur l'appareil	aucun
SPD selon CEI 61643-1	classe I+II
SPD selon CEI 61643-21	Classe I+II / D1+C2
Tension max. permanente CA	21 V
Tension max. permanente CC	30 V
Type selon EN 61643-11	Type 1+2
ZPF	0→2

Tous les types

Tous les types

Type	Nombre de pôles	Modèle	Tension max. permanente CA	Tension max. permanente CC	Connectique	Réf.	Quantité	Plus petite unité de vente
PDP-2-5-D	2	2 pôles	4,2 V	6 V	Borne	5080301	Pièce	1 Pièce
PDP-2-12-D	2	2 pôles	12 V	16 V	Borne	5080303	Pièce	1 Pièce
PDP-2-24-D	2	2 pôles	21 V	30 V	Borne	5080305	Pièce	1 Pièce
PDP-2-48-D	2	2 pôles	37 V	52 V	Borne	5080307	Pièce	1 Pièce
