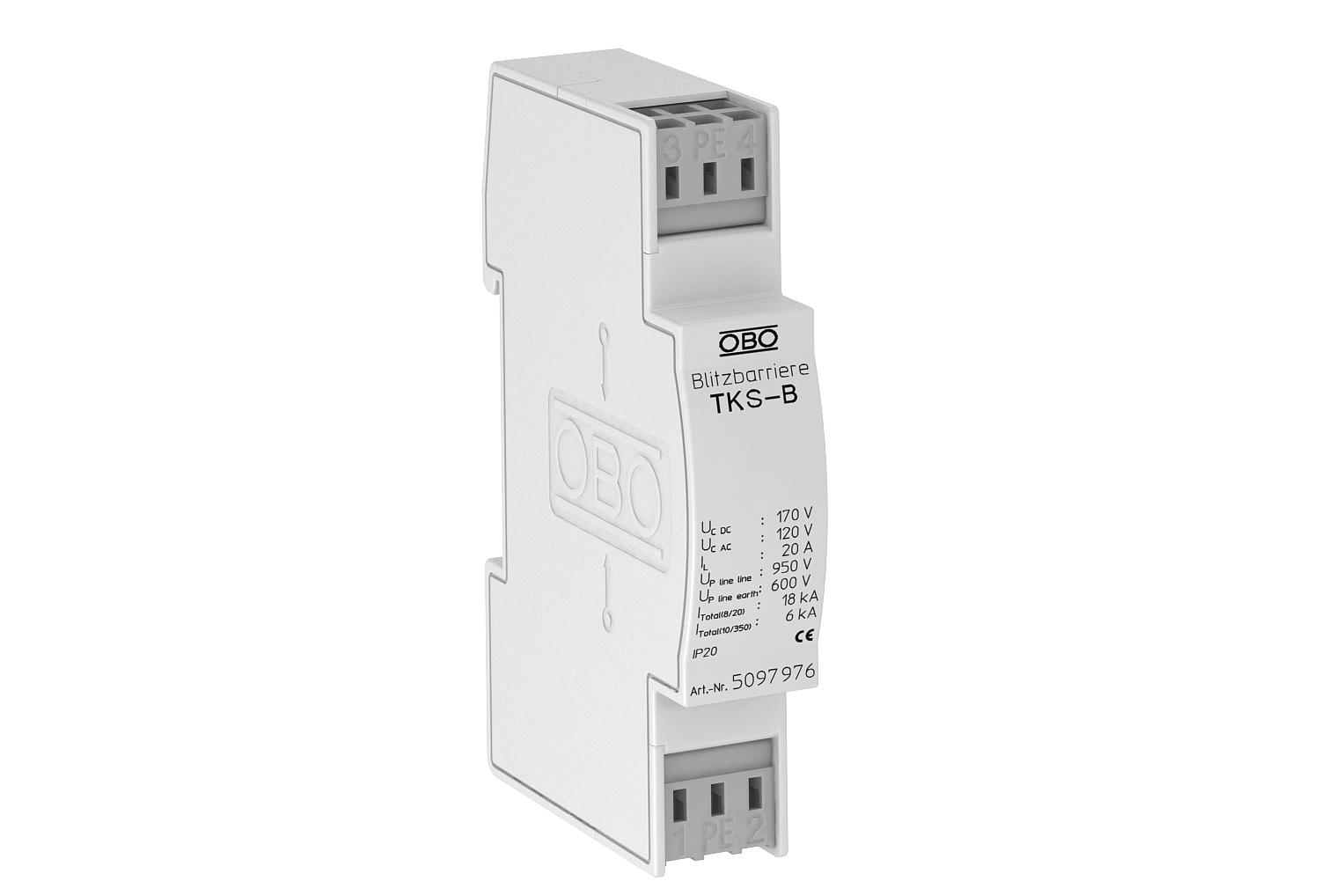

Protection de base pour paire de transmission HF, 120 V
Réf. 5097976 | EAN 4012195578277
- Description du produit
-
Description du produitTKS-B : parafoudre pour l'utilisation dans la technique de mesure, de commande et de régulation, ainsi que les systèmes de télécommunication
• Protection de base pour la liaison équipotentielle de protection contre la foudre
• Grande capacité de dérivation d'impulsion 6 kA (10/350)
• Avec bornes de raccordement sans vis et faciles à monter

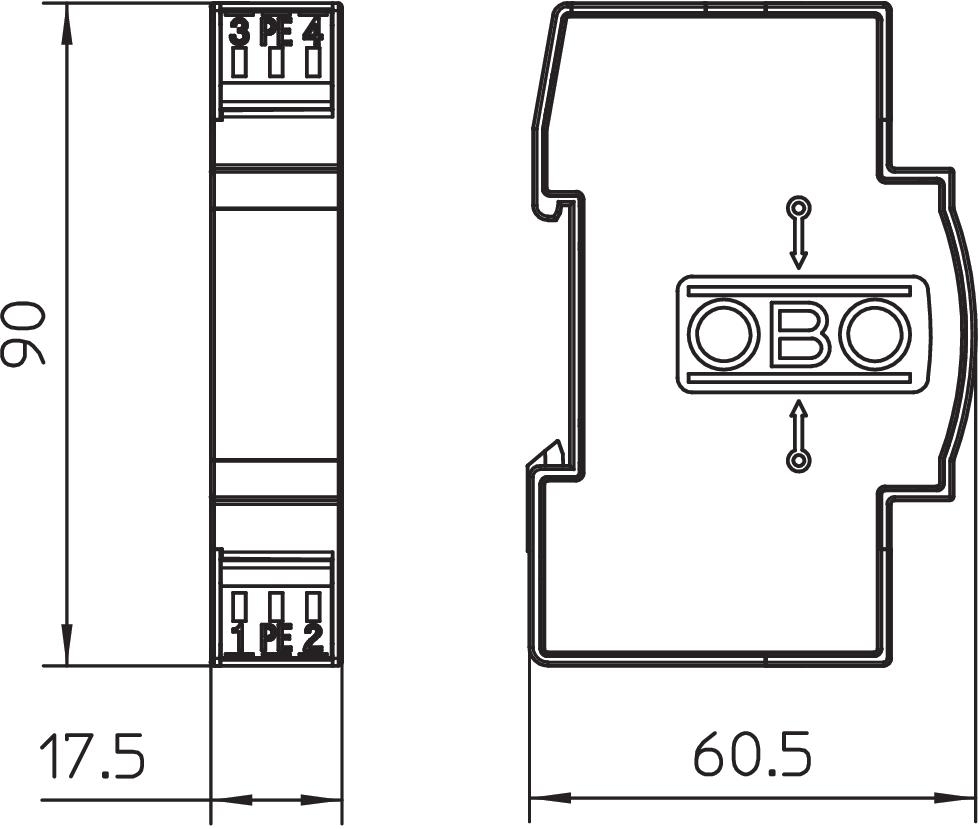

• En dimension modulaire de 17,5 mm de faible encombrement
Application : utilisation universelle sur rail profilé de 35 mm dans tous les boîtiers de distributeur courants.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Affaiblissement d’insertion (insertion loss) 3 dB @ 250 MHz dB Capacité (ligne/ligne) <10 pF Capacité (ligne/terre) <10 pF Connectique Borne Courant de charge nominal CA 14 A Courant de charge nominal CC 20 A Courant de choc de décharge total (10/350) D1: 6 kA Courant de décharge total (8/20) 18 kA Dimension 120V AC Fréquence limite 250 MHz Indice de protection IP20 Kategorie Type 1+2 / D1+C2 Largeur en modules (17,5 mm) 1 Mise à la terre par : Circuit de raccordement Niveau de protection fil/fil <950 V Niveau de protection fil/terre <600 V Nombre de pôles 2 Norme de contrôle CEI 61643-21 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Raccordement du blindage disponible non Résistance au courant de choc fil - fil C2: 18 kV / 9 kA Résistance au courant de choc fil - terre C2: 18 kV / 9 kA Résistance d’isolation >1 GΩ Section de raccordement flexible max. 2,5 mm² Section de raccordement flexible min. 0,14 mm² Section de raccordement multifilaire max. 2,5 mm² Section de raccordement multifilaire min. 0,14 mm² Section de raccordement rigide max. 2,5 mm² Section de raccordement rigide min. 0,14 mm² SPD selon CEI 61643-21 Classe I+II / D1+C2 Tension max. permanente CA 120 V Tension max. permanente CC 170 V ZPF 0→2 - Tous les types
