Protection de base pour liaison de données à 4 fils avec RJ45 4 | Protection de base 4 fils + blindage | | 170 | RJ45

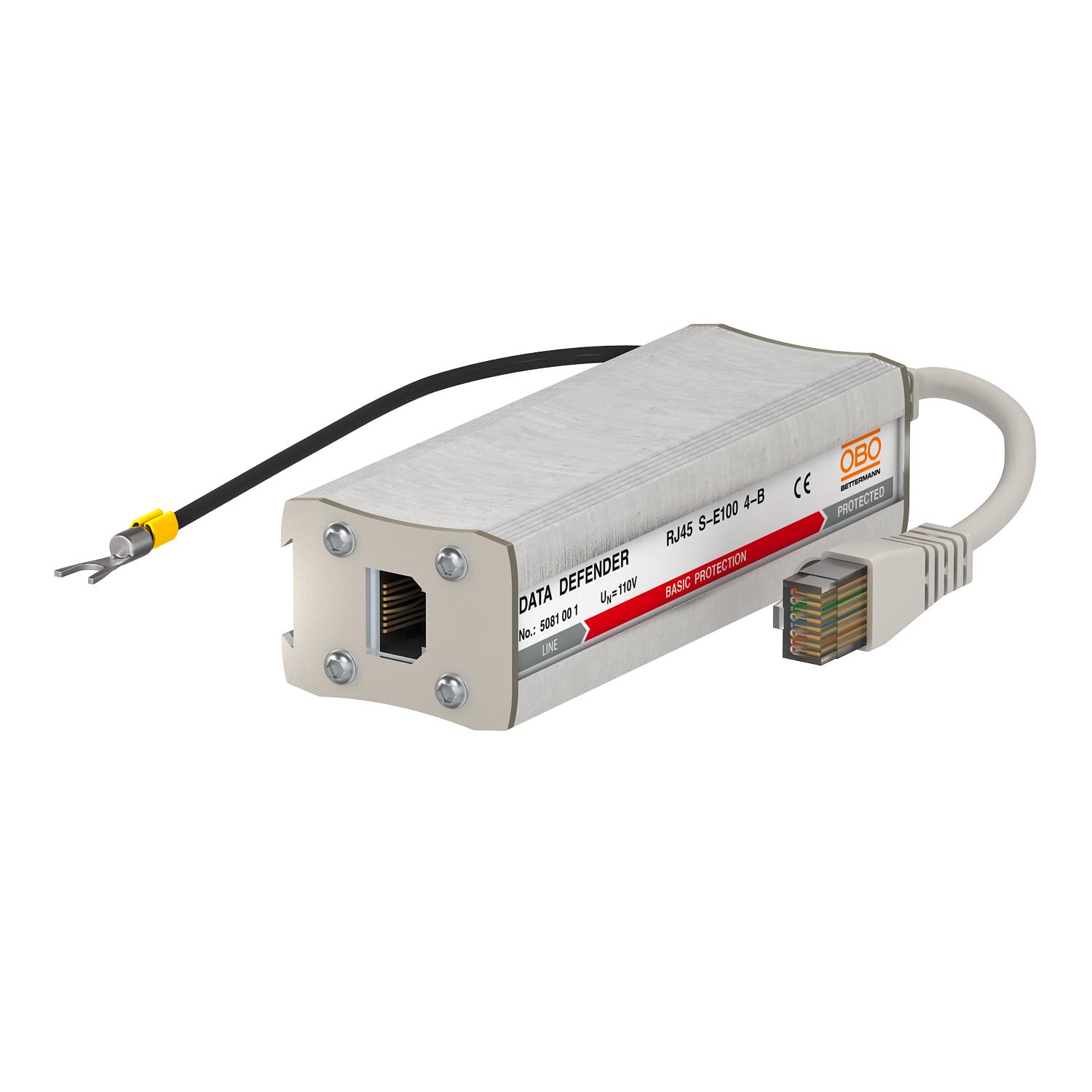

Protection de base pour liaison de données à 4 fils avec RJ45

Réf. 5081001 | EAN 4012196415748

Réf. / Type

Nombre de pôles	4

Modèle

Tension max. permanente CC

Connectique	RJ45

Description du produit

Description du produit

Protection de câbles de données pour les systèmes informatiques

• Dans un boîtier en aluminium

• Connecteur RJ45

• Avec câble de raccordement 150 mm avec connecteurs RJ45

• Montage facile par connecteur intermédiaire

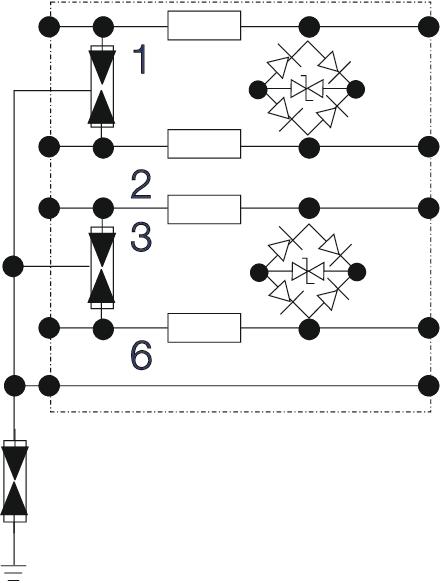

• Circuit de protection à deux niveaux

• Montage sur rails grâce aux accessoires DLS-BS (5082 38 2)

Application : paire torsadée, circuits de commande, câbles de communication RJ45

Caractéristiques techniques

Caractéristiques techniques

Affaiblissement d’insertion (insertion loss)	≤3 dB
Capacité (ligne/ligne)	<20 pF
Capacité (ligne/terre)	<20 pF
Channel performance Ansi/EA	CAT 5e
Channel performance ISO/CEI	Classe E
Connectique	RJ45
Courant de charge nominal CA	0,7 A
Courant de charge nominal CC	1 A
Courant de choc de décharge	0,5 kA
Courant de choc de décharge total (10/350)	2,5 kA
Courant de décharge total (8/20)	7,5 kA
Dimension	170V
Fréquence limite	463 MHz
Indice de protection	IP40
Kategorie	Type 1+2 / D1+C2
Mise à la terre par :	Circuit de raccordement
Modèle	Protection de base 4 fils + blindage

Niveau de protection fil/fil	<700 V
Niveau de protection fil/terre	<850 V
Nombre de pôles	4
Norme de contrôle	CEI 61643-21
Plage de températures d’utilisation max.	80 °C
Plage de températures d’utilisation min.	-40 °C
Raccordement du blindage	indirect
Raccordement du blindage disponible	oui
Résistance au courant de choc fil - fil	C2: 3 kV / 1,5 kA (8/20µs)
Résistance au courant de choc fil - terre	C2: 3 kV / 1,5 kA (8/20µs)
Résistance d’isolation	>1 GΩ
Signalisation sur l'appareil	sans
SPD selon CEI 61643-21	Classe I+II / D1+C2
Supervision de parafoudre	non
Tension max. permanente CA	120 V
Tension max. permanente CC	170 V
ZPF	0→2

Tous les types

Tous les types

Type	Nombre de pôles	Modèle	Tension max. permanente CC	Connectique	Réf.	Quantité	Plus petite unité de vente
RJ45 S-E100 4-B	4	Protection de base 4 fils + blindage	170 V	RJ45	5081001	Pièce	1 Pièce
RJ45 S-E100 4-F	4	Protection fine 4 fils + blindage	6 V	RJ45	5081005	Pièce	1 Pièce
