Protection contre les surtensions PV V20, 600 V CC avec signalisation à distance 3 | IP20

Protection contre les surtensions PV V20, 600 V CC avec signalisation à distance

Réf. 5094576 | EAN 4012195709084

Réf. / Type

Modèle	3

Indice de protection	IP20

Description du produit

Description du produit

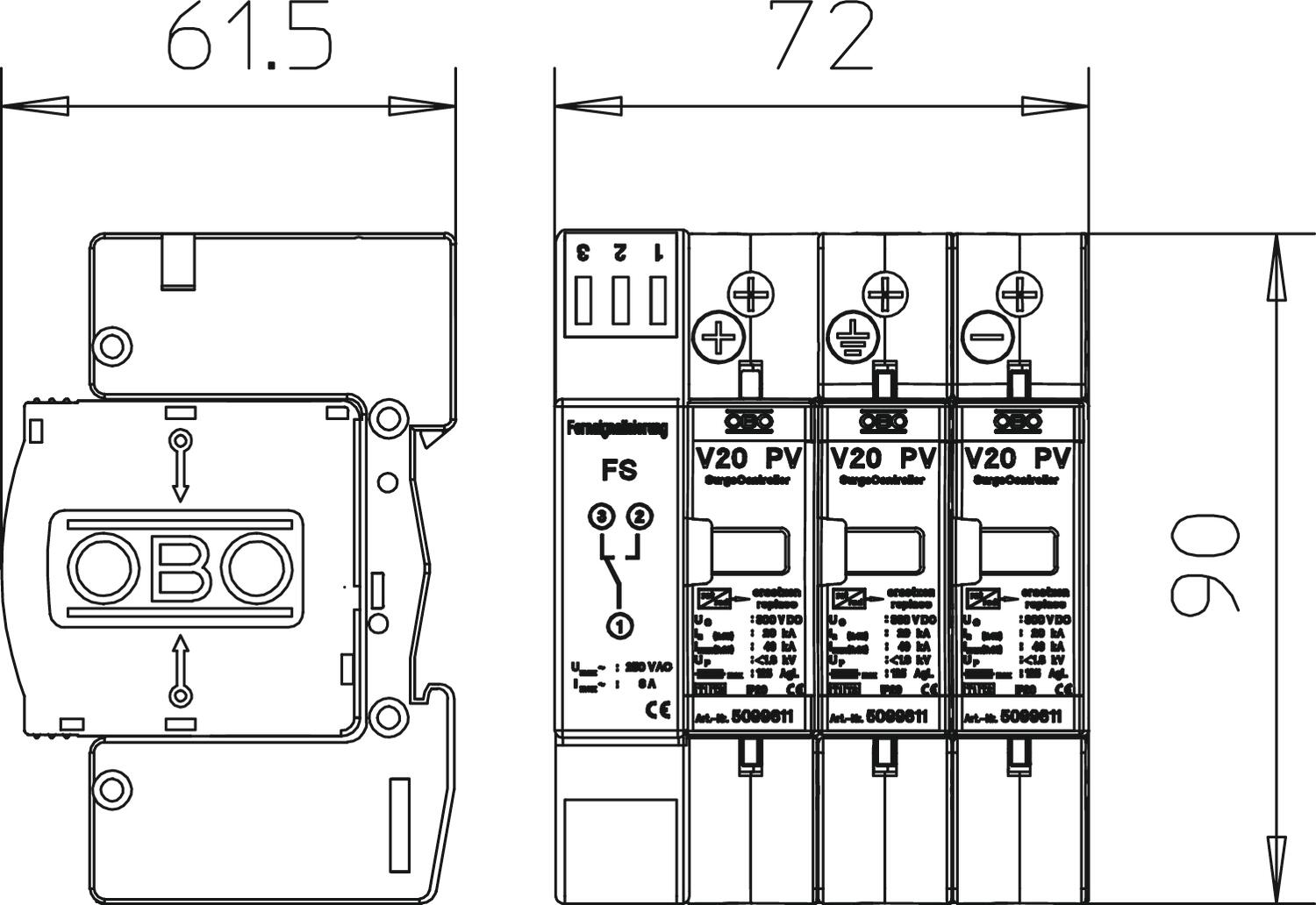

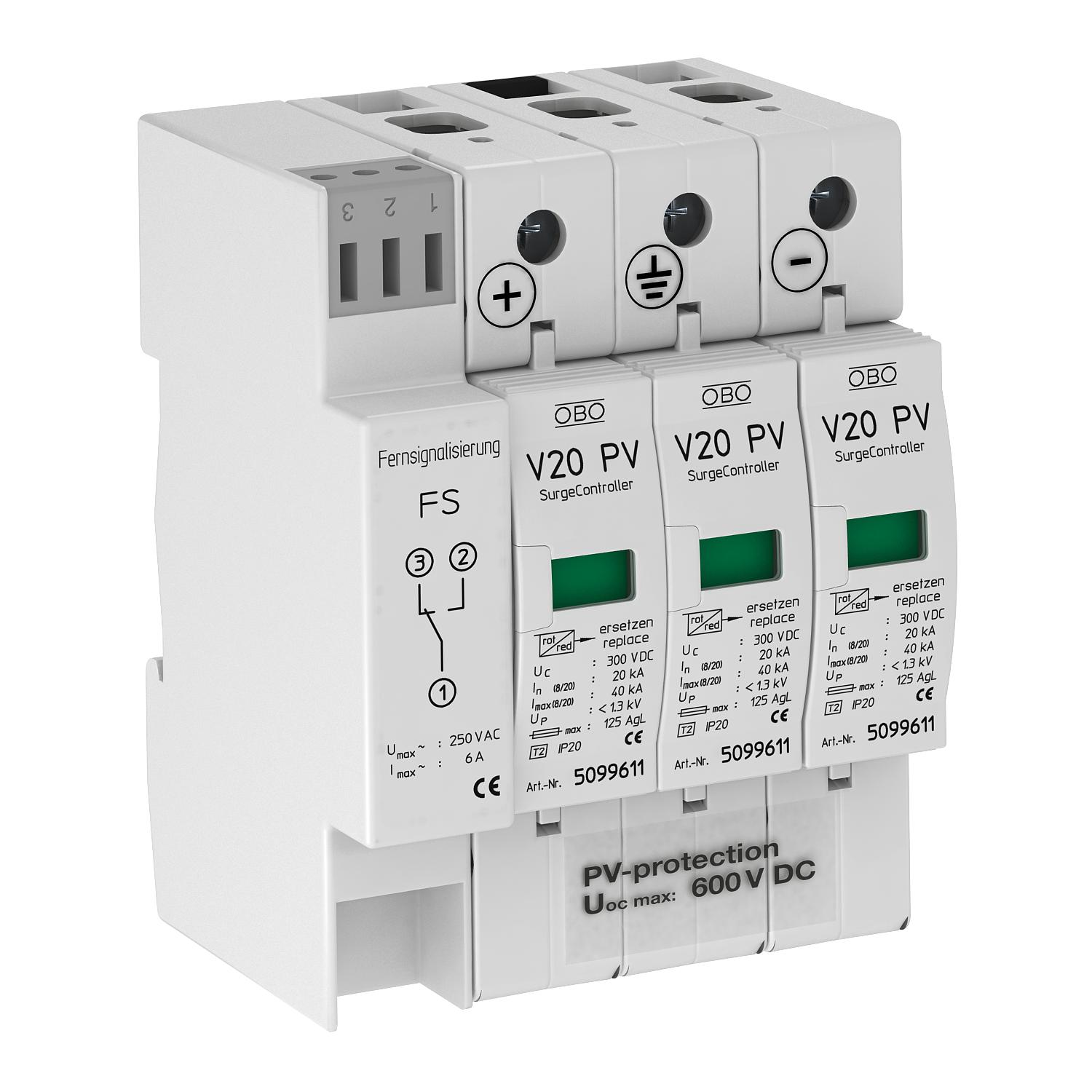

Parafoudre V20 de type 2 pour installations photovoltaïques avec contact FS comme inverseur libre de potentiel

• Unité complète composée d'un parafoudre à varistance enfichable avec dispositif de coupure

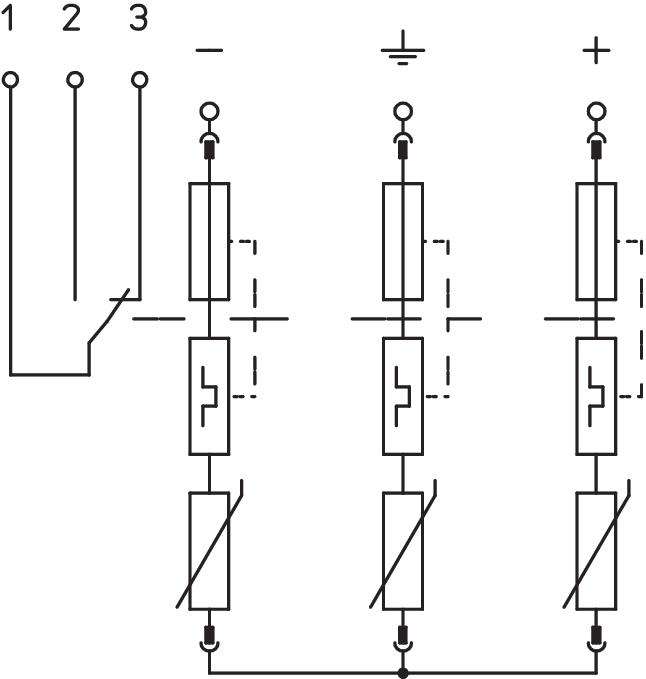

• Câblage en Y résistant aux défauts selon la norme VDE 0100-712 (EN 50539-12)
• Liaison équipotentielle de protection contre les surtensions selon la norme VDE 0100-443 (CEI 60364-4-44)
• Capacité de dérivation jusqu'à 40 kA (8/20) par pôle
• Faible niveau de protection CC : < 2,6 kV (Uoc max = 600 V CC)
• Parafoudre enfichable avec dispositif de coupure thermodynamique et indicateur optique de fonctionnement
• Parafoudre à varistance d'oxyde de zinc encapsulé à utiliser dans les boîtiers de distributeur

Application : installations PV sans ou avec installation de protection contre la foudre séparée

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	125 A
Classe d'essais type 2	oui
Coupe-feu	non
Courant de décharge maximal (8/20 μs)	40 kA
Courant de décharge nominal (8/20)	20 kA
Dimension	600V DC
Indice de protection	IP20
Modèle	3
Modèle	3 pôles PV, report d'alarme
Niveau de protection fil/fil	< 2,6 V
Niveau de protection fil/terre	< 2,6 V
Protection max contre les surintensités côté réseau	125
Report d'alarme	oui
Report d'alarme	Contact inverseur

Section de conducteur flexible (à fils de faible diamètre) min.	25 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	2,5 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CC	600 V
Type de ligne pour appareils de protection contre les surtensions	Câble d’énergie CC (PV)
Type de montage	Rail DIN 35 mm
Type du réseau	autres
Type selon EN 61643-11	Type 2
ZPF	1→2
