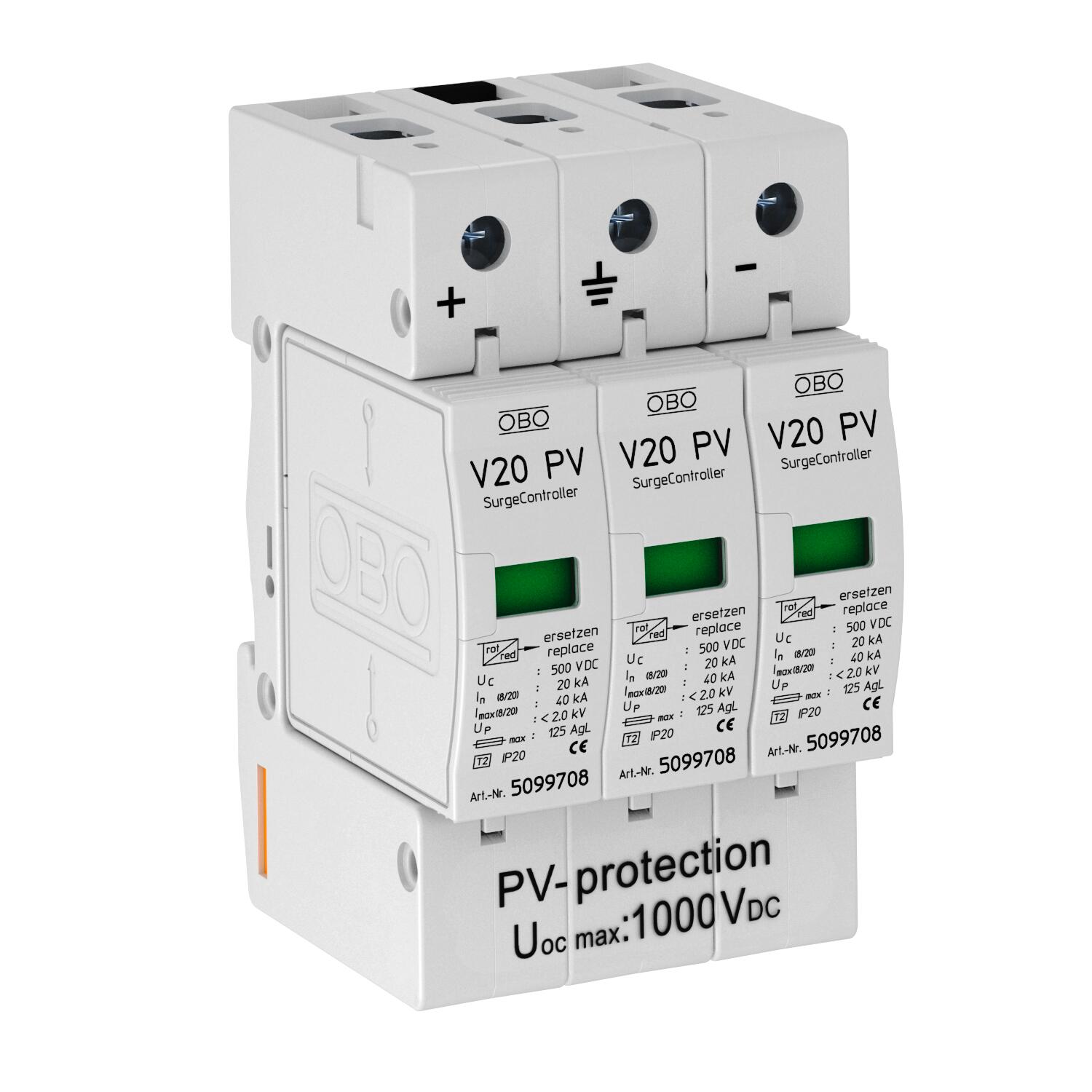

Protection contre les surtensions PV V20, 1000 V DC 3 | IP20

Protection contre les surtensions PV V20, 1000 V DC

Réf. 5094608 | EAN 4012195478621

Réf. / Type

Modèle

Indice de protection	IP20

Description du produit

Description du produit

Parafoudre V20, type 2, pour installations photovoltaïques

• Unité complète composée d'un parafoudre à varistance débrochable avec dispositif de coupure

• Circuit en Y résistant aux défauts selon EN 50539-12

• Liaison équipotentielle de protection contre les surtensions selon NF C 15-100 Partie 4-44 (IEC 60364-4-44)

• V20-C 3-PH-1000 contrôlé selon EN 50539-11 (VDE / KEMA)

• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle

• Excellent niveau de protection DC : < 4,0 KV et Uoc max = 1 000 V DC

• Avec voyant d'état pour une utilisation dans les coffrets de distribution

Application : installations photovoltaïques avec protection extérieure contre la foudre isolée, ou sans protection extérieure

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	125 A
Classe d'essais type 2	oui
Coupe-feu	non
Courant de décharge maximal (8/20 μs)	40 kA
Courant de décharge nominal (8/20)	20 kA
Dimension	1000V DC
Empreinte CO₂ (GWP) du berceau à la porte	43,887 kg CO₂e / 1 Pièce
Indice de protection	IP20
Modèle	3 pôles PV
Modèle	3
Protection max contre les surintensités côté réseau	125
Report d'alarme	non
Section de conducteur flexible (à fils de faible diamètre) min.	25 mm²

Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	2,5 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CC	1000 V
Type de montage	Rail DIN 35 mm
Type de réseau CC	oui
Type du réseau	autres
Type selon EN 61643-11	Type 2
ZPF	1→2
