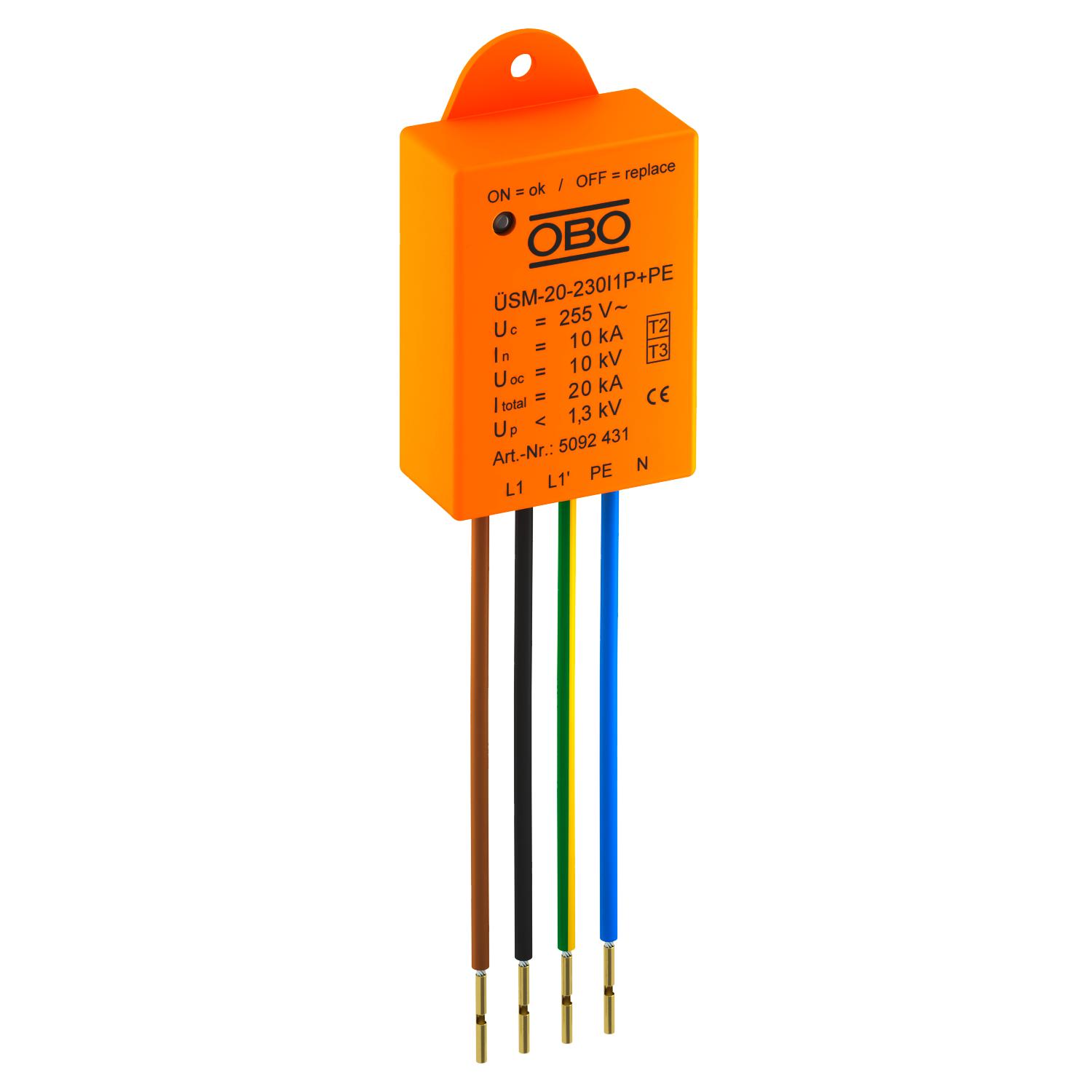

Protection contre les surtensions pour éclairage LED 1+N/PE | 255 | IP20

Protection contre les surtensions pour éclairage LED

Réf. 5092431 | EAN 4012196515400

Réf. / Type	5092431 / ÜSM-20-230I1P+PE

Modèle	1+N/PE

Tension max. permanente CA	255 V

Indice de protection	IP20

Description du produit

Description du produit

Module de protection contre les surtensions type 2+3 selon DIN EN 61643-11 pour réseaux 230/400 V.

Destiné à la protection d'éclairage LED

• avec affichage de fonctions et arrêt du circuit de courant de charge en cas de défaillance du SPD
• De dimension réduite pour une intégration dans le boîtier de raccordement du mât ou avant le pilote
• Circuit de protection 1+NPE avec capacité d'écoulement maximale de 20 kA
• Réduction de la surtension sous 1300 V ou 1000 V @ 5 kA
• Avec ou sans coupure de l'éclairage en cas de défaut

Application : dans boîtes de jonction de câbles, boîtiers de dérivation, chemin de câbles jusqu’aux systèmes sous chape
Pour la protection d'appareils électroniques contre les surtensions, notamment les luminaires à LED

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	16 A
Classe d'essais type 2	oui
classe d'essais type 3	oui
Courant de décharge maximal (8/20 μs)	20 kA
Courant de décharge maximal (8/20 μs) [L-N]	10 kA
Courant de décharge maximal (8/20 μs) [N-PE]	10 kA
Courant de décharge maximal (8/20 µs) [total]	20 kA
Courant de décharge nominal (8/20)	10 kA
Courant de décharge nominal (8/20 μs) [N-PE]	10 kA
Courant décharge nominal (8/20 μs) [L-N]	10 kA
Dimension	230V

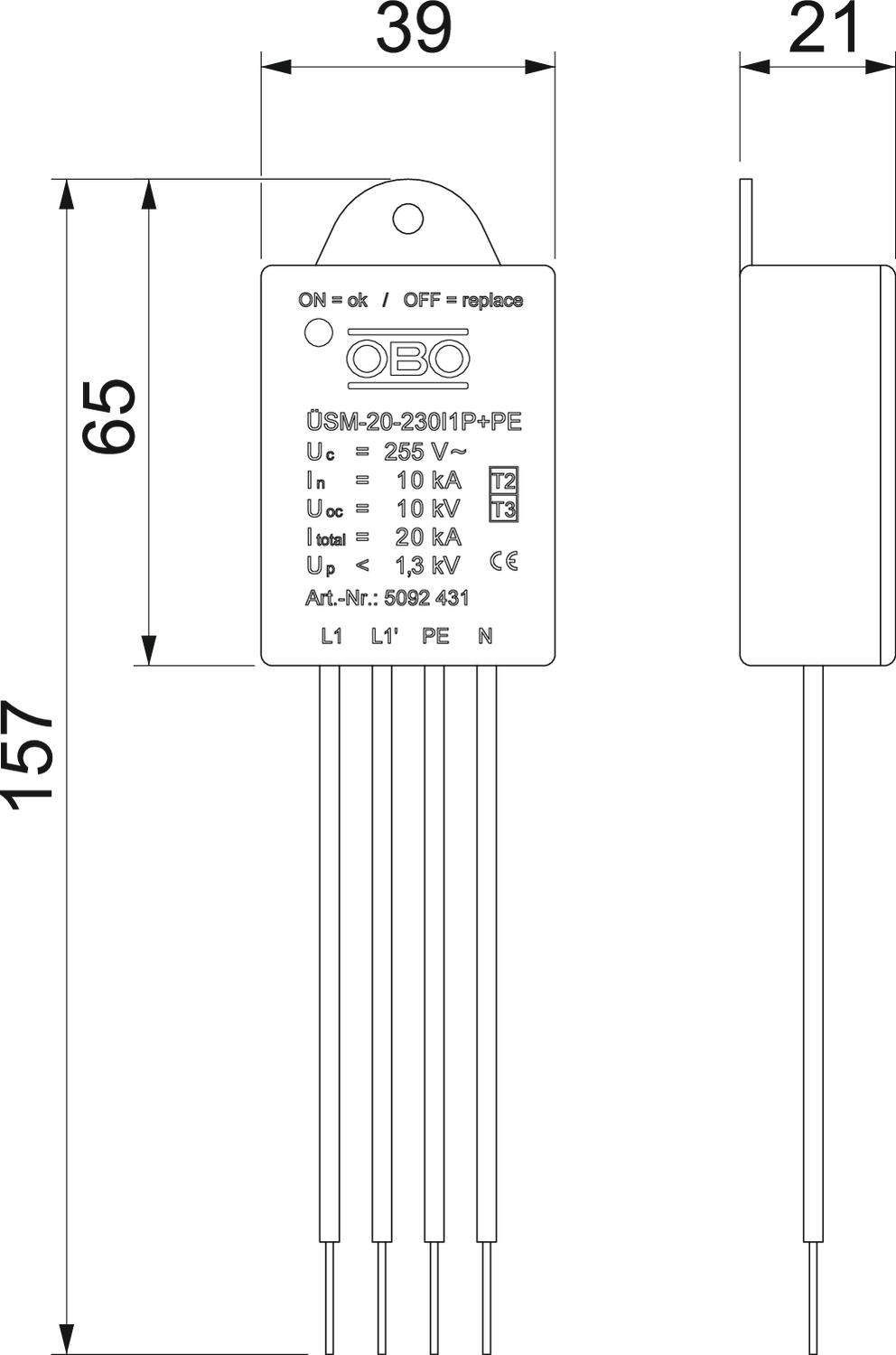

Hauteur	21 mm
Indice de protection	IP20
Largeur	40 mm
Longueur	155 mm
Longueur du câble de raccordement	0,09 m
Modèle	1+N/PE

Modèle	1 pôle + NPE pour SK I
Niveau de protection commun [L-PE]	1,5 kV
Niveau de protection [L-N]	≤1,3
OBO_Nennlaststrom (Ein- / Ausgangsklemme)	16 A
Protection max contre les surintensités côté réseau	16
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe II+III
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension continue max. (N-PE)	255 V
Tension continue max. (L-N)	255 V
Tension max. permanente CA	255 V
Tension nominale CA (50 / 60 Hz)	230 V
Type de montage	autres
Type selon EN 61643-11	Type 2+3
ZPF	1→2
