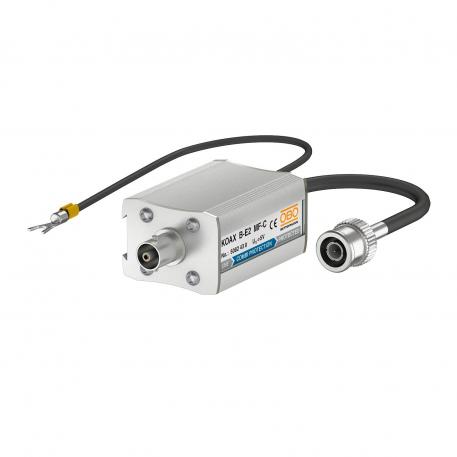

Protection combinée pour réseaux 10Base2/10Base5
Réf. 5082430 | EAN 4012196415717
- Description du produit
-
Description du produitProtection pour câbles de données de réseaux Ethernet coaxiaux
• Dans un boîtier en aluminium
• Connecteur BNC m/w
• Montage facile par connecteur intermédiaire

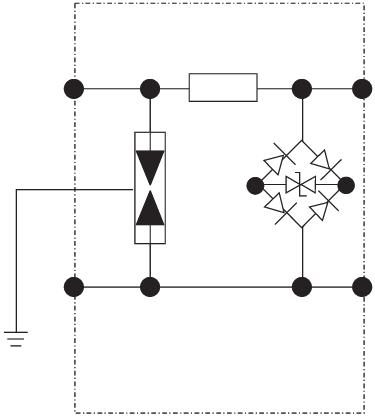

• Circuit de protection à deux niveaux
• Montage sur rails grâce aux accessoires DLS-BS (5082 38 2)
Application : protection des signaux vidéos ; caméras ou installations CCTV, Cheapernet, 10BASE2, 10BASE5
• Boîtier en aluminium
• Connecteur BNC pour Cheapernet, 10BASE2
• Montage facile par connecteur intermédiaire
• Circuit de protection à deux niveaux
-
- Caractéristiques techniques
-
Caractéristiques techniques
Affaiblissement de réflexion ≥14 dB Affaiblissement d’insertion (insertion loss) ≤1,7 dB Capacité (ligne/ligne) <100 pF Capacité (ligne/terre) <100 pF Connectique BNC Courant de charge nominal CA 0,3 A Courant de charge nominal CC 0,2 A Courant de choc de décharge 1 kA Courant de choc de décharge total (10/350) 2 kA Courant de décharge total (8/20) 10 kA Dimension 6.2V Fréquence limite 68 MHz Impédance caractéristique 75 Ω Indice de protection IP40 Kategorie Type 1+2+3 / D1+C2+C1 Mise à la terre par : Circuit de raccordement Modèle Protection combinée Niveau de protection fil/fil <75 V Niveau de protection fil/terre <600 V Nombre de pôles 1 Norme de contrôle CEI 61643-21 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -20 °C Raccordement du blindage direct Raccordement du blindage disponible oui Résistance au courant de choc fil - fil C2: 10 kV / 5 kA (8/20µs) Résistance au courant de choc fil - terre C2: 10 kV / 5 kA (8/20µs) Résistance d’isolation >1 GΩ Résistance série par voie 4,7 Ω ± 10% Signalisation sur l'appareil sans SPD selon CEI 61643-21 Classe I+II+III / D1+C2+C1 Tension max. permanente CA 4,2 V Tension max. permanente CC 6 V Type de ligne pour appareils de protection contre les surtensions Câble de données COAX ZPF 0→3 - Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Kit de fixations pour dispositifs de protection et rail DIN profilé
DLS-BS 5082382 1 Pièce - Téléchargements
-
